Stage 2 Toyota 1UZ 3UZ - cambio manuale 6 marce BMW M57n GS6-53DZ HGD JGA - 215mm / 8.46" Twin Disc
Adattatore cambio Toyota 1UZ 3UZ - Manuale BMW ZF5 GS5-39DZ GS6-53DZ GS6-53BZ / 8HP / DCT
Sachs 3000950709S - senza cuscinetto
Volano Toyota 1UZ 3UZ - BMW M57n GS6-53DZ HGD JGA - 215mm / 8.46" Twin Disc
Stage 2 Toyota 1UZ 3UZ - cambio manuale 6 marce BMW M57n GS6-53DZ HGD JGA - 215mm / 8.46" Twin Disc
Adattatore cambio Toyota 1UZ 3UZ - Manuale BMW ZF5 GS5-39DZ GS6-53DZ GS6-53BZ / 8HP / DCT
Sachs 3000950709S - senza cuscinetto
Volano Toyota 1UZ 3UZ - BMW M57n GS6-53DZ HGD JGA - 215mm / 8.46" Twin Disc

Stage 2 Toyota 1UZ 3UZ - cambio manuale 6 marce BMW M57n GS6-53DZ HGD JGA - 215mm / 8.46" Twin Disc

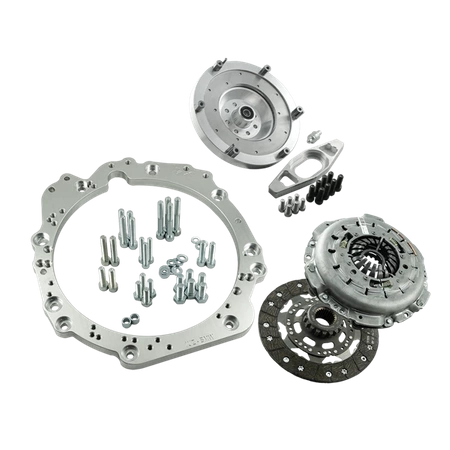

  • PMC Motorsport Stage 2 – kit frizione Toyota Lexus V8 UZ 1UZ 3UZ – cambio manuale 6 marce BMW M57N ZF GS6-53DZ HGD JGA HGA E60 530d / E46 330d – 215 mm / 8.46" Bidisco – Sachs XTend 3000 950 709 – max. 700 Nm / 516 lb⋅ft
Dimensione

1 363,00 EUR

lordo / 1set
Il prezzo più basso del prodotto nei 30 giorni precedenti lo sconto: / set
Prezzo normale: 1 363,00 EUR / set-0.00%
:
pt..
:
14 giorni per un facile reso
Questo prodotto non è disponibile nei negozi
Acquisti sicuri
pt..

PMC Motorsport – piastre di adattamento cambio

PMC Motorsport Stage 2 – kit frizione Toyota Lexus V8 UZ 1UZ 3UZ – cambio manuale 6 marce BMW M57N ZF GS6-53DZ HGD JGA HGA E60 530d / E46 330d – 215 mm / 8.46" Bidisco – Sachs XTend 3000 950 709 – max. 700 Nm / 516 lb⋅ft

Kit frizione completo Stage 2 per la conversione (swap) del motore Toyota / Lexus V8 UZ 1UZ-FE 3UZ-FE con il cambio manuale a 6 marce ZF GS6-53DZ HGD / JGA / HGA utilizzato su BMW diesel M57N / M57N2 (E60 / E61 530d, E46 330d), comprese le versioni xDrive GS6X53DZ HGE / JGB. Il kit include la piastra di adattamento cambio, il volano custom alleggerito PMC Motorsport predisposto per frizione bidisco da 215 mm e la frizione bidisco Sachs XTend 3000 950 709 di derivazione BMW E9x M3 V8 – spingidisco autoregolante, due dischi frizione e cuscinetto reggispinta con forcella frizione. La coppia massima trasmissibile del kit è di 700 Nm (516 lb⋅ft). La soluzione perfetta per elaborazioni ad alta potenza – per uso stradale, drift e motorsport.

Hai in programma uno swap con motore Toyota / Lexus V8 UZ 1UZ 3UZ sulla tua BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? La nostra piastra di adattamento garantisce la massima affidabilità. Sostituisci il cambio automatico con un cambio manuale BMW e sfrutta al massimo le potenzialità del tuo motore.

Gli adattatori PMC Motorsport non permettono soltanto la conversione da cambio automatico a manuale su vetture dotate di motore Toyota / Lexus V8 UZ, ma rappresentano anche la soluzione perfetta per swap UZ su modelli BMW e altre vetture come Nissan o Mazda.


Piastra di adattamento cambio in alluminio progettata per semplificare al massimo l'installazione del cambio, evitando modifiche irreversibili come il taglio della campana – è necessario solamente preparare l'apertura per il motorino di avviamento. I volani custom alleggeriti dedicati agli adattatori PMC Motorsport sono realizzati in alluminio con pista di attrito sostituibile, accuratamente controllati e bilanciati prima della spedizione. Volano sviluppato per frizione bidisco Sachs XTend 3000 950 709 (3000.950.709-S) da 215 mm (8,46") di derivazione BMW E9x M3 V8. I due dischi di attrito trasmettono una coppia significativamente più elevata rispetto a una frizione monodisco dello stesso diametro, preservando un'ottima modularità del pedale grazie allo spingidisco autoregolante. Spessore piastra di adattamento: 20 mm (0,78").

Le piastre di adattamento cambio PMC Motorsport sono sinonimo di precisione e qualità senza compromessi. La progettazione tramite scansione laser 3D e il collaudo con braccio di misura garantiscono un accoppiamento millimetrico. La lavorazione su moderni centri CNC assicura un perfetto allineamento coassiale tra motore e trasmissione, fondamentale per l'affidabilità e la longevità dell'intera catena cinematica.


Produzione PMC Motorsport in Polonia

L'intero reparto produttivo e il dipartimento R&D hanno sede in Polonia. Oltre il 90% dei nostri componenti viene fabbricato direttamente nei nostri stabilimenti.

Assistenza alla scelta e supporto post-vendita – PMC Motorsport Support

Il team di esperti PMC Motorsport è a tua disposizione per aiutarti a scegliere la configurazione corretta. Per qualsiasi dubbio in fase di montaggio, forniamo supporto tecnico tempestivo. Puoi contattarci direttamente tramite il modulo di contatto.

Acquisto dei singoli ricambi

Tutti i componenti presenti nei nostri kit possono essere acquistati anche singolarmente nel nostro catalogo.

Certificazione ISO 9001:2015 PMC Motorsport

Migliaia di piastre di adattamento prodotte e clienti soddisfatti in tutto il mondo.

I componenti PMC Motorsport vengono impiegati con successo sia su veicoli stradali quotidiani che su vetture da competizione di massimo livello.

Fin dal principio puntiamo sui più alti standard costruttivi. Al termine di ogni fase di lavorazione, ciascun pezzo viene meticolosamente controllato. Tutti i nostri prodotti presentano un numero seriale univoco inciso a laser.

Qualità attestata dalla certificazione PN-EN ISO 9001:2015.

Spedizioni in tutto il mondo PMC Motorsport

Spediamo regolarmente i nostri articoli in quasi tutti i paesi del mondo. Per i paesi dell'Unione Europea (isole escluse) e per il Regno Unito, le tariffe di spedizione vengono calcolate automaticamente. Per gli altri paesi, il nostro staff quantificherà le spese di trasporto a ordine ricevuto e aggiornerà il totale. Riceverai un'e-mail con il riepilogo dei costi.

ATTENZIONE: Il prezzo indicato e la stima dei costi di spedizione non comprendono dazi doganali né imposte locali applicabili nel paese di destinazione.

IVA 0%

IVA allo 0% per aziende con partita IVA europea attiva verificata (clienti B2B intracomunitari extra Polonia) e per esportazioni fuori dal territorio UE.

A seguito di verifica positiva nel sistema VIES, l'ordine viene modificato stornando l'IVA.

Motori compatibili:

Toyota / Lexus V8 UZ

Toyota / Lexus 1UZ-FE

Toyota / Lexus 3UZ-FE

Cambi compatibili:

ZF S6-53 GS6-53DZ 6 marce

ZF S6-53 GS6-53DZ HGD (THGD) BMW M57N / M57N2 E60 530d

ZF S6-53 GS6-53DZ JGA (TJGA) BMW M57N / M57N2 E60 530d

ZF S6-53 GS6-53DZ HGA (THGA) BMW M57N E46 330d

ZF S6X53 GS6X53DZ HGE (THGE) BMW M57N / M57N2 E60 530xd

ZF S6X53 GS6X53DZ JGB (TJGB) BMW M57N / M57N2 E60 530xd


Ulteriori informazioni

Componenti per motorsport – installazione professionale

I componenti PMC Motorsport sono specificamente progettati per l'impiego nel motorsport e su tracciati chiusi.

L'installazione deve essere effettuata da preparatori professionisti con adeguata competenza in engine swap e modifiche strutturali – in officine equipaggiate con attrezzature idonee.

Manuale di montaggio adattatore PMC Motorsport

Le istruzioni di montaggio descrivono unicamente la procedura base per connettere meccanicamente motore e cambio al di fuori del vano motore.

In base al modello di veicolo, potrebbero rendersi necessarie modifiche complementari quali: supporti motore dedicati, silentblock, adattamento paratia tagliafuoco, tunnel di trasmissione o revisione della lunghezza dell'albero di trasmissione.

Materiali completamente riciclabili

Produciamo le nostre piastre di adattamento con materiali integralmente riciclabili.

Istruzioni di montaggio

Per il montaggio del volano è indispensabile disporre della corona dentata (flexplate) della versione automatica Toyota / Lexus OE 32101-50010 e del distanziale da 4,5 mm posizionato tra basamento motore e corona, Toyota OE 32116-50010 (non inclusi). Serrare il volano all'albero motore con i bulloni in dotazione applicando una coppia di 72 Nm (53,1 lb⋅ft) e frenafiletti. Il cuscinetto reggispinta e la forcella frizione sono compresi nel kit – posizionare la forcella sulla sede superiore del reggispinta e accorciare il reggispinta del kit Sachs XTend di 5 mm come evidenziato negli schemi sottostanti. Il cambio GS6-53DZ HGA (E46 330d) si installa sull'adattatore seguendo lo stesso schema del cambio M57 GS5-39DZ – fare riferimento allo schema per cambio M57, mentre i cambi HGD, JGA, HGE e JGB seguono lo schema di montaggio M57N. È obbligatorio montare il motorino di avviamento originale Toyota UZ (OE, non compreso).

Montaggio adattatore PMC Toyota Lexus UZ 1UZ 3UZ a cambio BMW ZF GS6-53DZ HGD JGA (M57N / M57N2, E60 530d)

Montaggio adattatore PMC Toyota Lexus UZ 1UZ 3UZ a cambio BMW ZF GS6-53DZ HGA (M57N, E46 330d) – fissaggio schema cambio M57 GS5-39DZ

Installazione corona dentata Toyota UZ con distanziale OE 32116-50010

Istruzioni di montaggio volano PMC Toyota Lexus UZ 1UZ 3UZ – BMW ZF GS6-53DZ HGD JGA HGA per frizione bidisco Sachs XTend 215 mm

Accorciamento del cuscinetto reggispinta di 5 mm per installazione frizione bidisco 215 mm su cambio ZF GS6-53DZ – kit PMC Toyota UZ

Montaggio perno supporto forcella frizione PMC nel cambio BMW


Domande Frequenti (FAQ)

Con quali motori è compatibile questo kit?

Con i motori Toyota / Lexus V8 della famiglia UZ: 1UZ-FE (es. Lexus LS 400, SC 400, GS 400, Toyota Celsior, Crown, Soarer, Aristo) e 3UZ-FE (es. Lexus LS 430, GS 430, SC 430, Toyota Soarer, Crown Majesta).

Con quali cambi è compatibile?

Con il cambio manuale 6 marce ZF GS6-53DZ di derivazione BMW motorizzate M57N / M57N2 nelle versioni HGD (THGD) e JGA (TJGA) – E60 / E61 530d – nonché HGA (THGA) – E46 330d, e con le varianti a trazione integrale xDrive GS6X53DZ HGE (THGE) e JGB (TJGB) – E60 530xd. Scanalatura albero di entrata: 32,5x35-26N.

Come si monta il cambio HGA proveniente da BMW E46 330d?

Il cambio ZF GS6-53DZ HGA si fissa all'adattatore seguendo la medesima foratura del cambio M57 GS5-39DZ – consultare la grafica del cambio M57 nella sezione «Istruzioni di montaggio». Gli altri cambi (HGD, JGA, HGE, JGB) si montano seguendo lo schema dedicato a M57N.

È necessario tagliare la campana del cambio?

No. L'adattatore è concepito per evitare il taglio della campana del cambio – occorre soltanto praticare il passaggio per il motorino di avviamento.

Quali parti accessorie devono essere reperite a parte?

La corona dentata (flexplate) della versione automatica Toyota / Lexus UZ, OE 32101-50010, e la rondella spessore da 4,5 mm tra blocco motore e corona, Toyota OE 32116-50010. Sono inoltre necessari il cilindretto secondario frizione per il proprio cambio e il motorino di avviamento OEM Toyota UZ. Questi ricambi non sono inclusi.

Quale gruppo frizione viene fornito nel kit?

Il kit frizione bidisco Sachs XTend 3000 950 709 (3000.950.709-S) di derivazione BMW E9x M3 V8 da 215 mm (8,46"): spingidisco autoregolante, due dischi frizione con mozzo scanalato 32,5x35-26N (26 denti) per cambio ZF GS6-53DZ, e cuscinetto reggispinta completo di forcella.

Che coppia supporta il kit Stage 2?

La coppia massima gestibile da questo kit frizione è pari a 700 Nm (516 lb⋅ft).

Il cuscinetto reggispinta deve essere lavorato?

Sì. Con il gruppo bidisco, il cuscinetto di disinnesto del kit Sachs XTend va accorciato di 5 mm e la forcella deve essere alloggiata nella sede superiore del cuscinetto. La procedura dettagliata è mostrata nei grafici esplicativi.

Quale motorino di avviamento si deve utilizzare?

Il motorino di avviamento originale Toyota UZ (OE). Non compreso nel kit.

Cosa contiene il kit completo?

Piastra di adattamento cambio in alluminio con kit bulloni, volano monomassa custom PMC Motorsport da 215 mm con pista d'attrito rimpiazzabile, bulloneria albero motore, bulloneria per spingidisco e gruppo frizione Sachs XTend 3000 950 709 (spingidisco, due dischi) con componenti di disinnesto (reggispinta e forcella). Il cilindretto frizione non è fornito.

Posso comprare solamente la piastra o solamente il volano?

Sì. Ogni singolo pezzo è acquistabile separatamente sul nostro store – compreso il bundle piastra e volano senza frizione.

I prezzi includono le spese doganali per ordini extra UE?

No. I costi esposti e le spese di spedizione non comprendono dazi di sdoganamento o oneri tributari riscossi al di fuori dell'Unione Europea.

Posso acquistare con aliquota IVA 0%?

Sì, per le aziende con partita IVA comunitaria registrata e validata nel circuito VIES (B2B intra-UE con sede fuori dalla Polonia) e per esportazioni dirette all'estero extra UE.

Le istruzioni incluse bastano per realizzare lo swap nell'auto?

Il manuale riguarda esclusivamente l'accoppiamento tra monoblocco e cambio a banco. A seconda della vettura ricevente, possono rivelarsi necessari interventi personalizzati a carico di supporti, paratia vano motore, tunnel trasmissione e alberi cardanici. Consigliamo di affidare il lavoro a professionisti.


Si ricorda che un volano monomassa leggero assicura una rapidità di risposta dell'acceleratore eccellente ma comporta la rimozione degli elementi smorzanti di serie. Tale accoppiamento diretto rende fisiologicamente più percettibili i fisiologici giochi e rumori degli ingranaggi del cambio. Si tratta di un comportamento tipico e ricercato nelle preparazioni sportive, causato dal collegamento rigido della trasmissione.

Ente responsabile di questo prodotto nell'UE
PMC MOTORS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄDi più
Indirizzo: Fabryczna 3Codice postale: 25-818Città: KielcePaese: PolandNumero di telefono: +48 730 880 131E-mail: office@pmcmotorsport.com
Simbolo
S2-UZ-HGD-709
Codice produttore
5903707409389
Specifiche
Modello del motore Toyota
Toyota / Lexus V8 1UZ 1UZ-FEDi più
  • 1989–2000 Lexus LS 400/Toyota Celsior
  • 1989–2002 Toyota Crown/Toyota Crown Majesta
  • 1991–2000 Lexus SC 400/Toyota Soarer
  • 1992–2000 Lexus GS 400/Toyota Aristo
  • 1995–1997 SARD MC8/MC8-R
Toyota / Lexus V8 3UZ 3UZ-FEDi più
  • Lexus LS 430 (2000-2006)
  • Lexus GS 430 (2000-2007)
  • Lexus SC 430/Toyota Soarer (2001-2010)
  • Toyota Crown Majesta (2004-2010)
  • Hongqi HQ430
Cambio manuale (Diesel)
6-marce ZF GS6-53DZ HGD BMW E60 530D M57n M57n2Di più

BMW ZF (ZF Friedrichshafen S6-53) GS653DZ / GS6-53DZ - THGD code HGD

  • Bell housing : 1067 401 060 / 1067401060
  • Sticker number : 1067 010 003 / 23.00-7522205 / 23 00 7522205 / 23007522205
  • BMW 5' E60 525D 530D M57n ZF GS6-53DZ - THGD / BMW OE 23 00 7526820 / 23 00 7526820
  • BMW 5' E60 LCI 525D 530D M57n2 ZF GS6-53DZ - THGD / BMW OE 23 00 7526820 / 23 00 7526820
  • BMW 5' E61 525D 530D M57n ZF GS6-53DZ - THGD / BMW OE 23 00 7526820 / 23 00 7526820
  • BMW 5' E61 LCI 525D 530D M57n2 ZF GS6-53DZ - THGD / BMW OE 23 00 7526820 / 23 00 7526820
6-marce ZF GS6-53DZ JGA BMW E60 530D M57n M57n2Di più

BMW ZF (ZF Friedrichshafen S6-53) GS653DZ / GS6-53DZ - TJGA code JGA

  • Bell housing: 1067 401 060 / 1067401060
  • Sticker number: 1067 010 013 / 23.00-7 565 218 / 23 00 7565218 / 23007565218
  • BMW 5' E60 525D 530D M57n ZF GS6-53DZ - TJGA / BMW OE 23 00 7571426 / 23 00 7 571 426
  • BMW 5' E60 LCI 525D 530D M57n2 ZF GS6-53DZ - TJGA / BMW OE 23 00 7571426 / 23 00 7 571 426
  • BMW 5' E61 525D 530D M57n ZF GS6-53DZ - TJGA / BMW OE 23 00 7571426 / 23 00 7 571 426
  • BMW 5' E61 LCI 525D 530D M57n2 ZF GS6-53DZ - TJGA / BMW OE 23 00 7571426 / 23 00 7 571 426
6-marce ZF GS6X53DZ HGE BMW E60 530xD M57n M57n2 xDrive
6-marce ZF GS6X53DZ JGB BMW E60 530xD M57n M57n2 xDrive
6-marce ZF GS6-53DZ HGA BMW E46 330D M57nDi più

BMW ZF (ZF Friedrichshafen S6-53) GS653DZ / GS6-53DZ - THGA code HGA

Bell housing : 1067 401 061 / 1067301061

Sticker number: 1067 010 001 / 23.00-7522202 / 23 00 7522202 / 23007522202

  • BMW 3' E46 330D 330cD M57n ZF GS6-53DZ - THGA / BMW OE 23 00 7 501 342 / 23 00 7501342
6-marce ZF GS6X53DZ HGB BMW E46 330xD X3 M57n xDriveDi più

BMW ZF (ZF Friedrichshafen S6-53) GS653DZ / GS6X53DZ - THGB code HGB xDrive

Bell housing : 1067 401 061 / 1067301061

Sticker number: 1067 012 001 / 23.00-7522203 / 23 00 7522203 / 23007522203

  • BMW 3' E46 330xD M57n ZF GS6-53DZ - THGB / BMW OE 23 00 7 531 347 / 23 00 7531347
  • BMW X3 E83 3.0 M57n ZF GS6-53DZ - THGB / BMW OE 23 00 7 531 347 / 23 00 7531347
Informazioni sulla frizione
Kit con frizione
Sì
Kit frizione incluso
Sachs XTend 3000 950 709 / 3000.950.709-S BMW E9X V8 M3
Cuscinetto di disinnesto richiesto
Incluso
Forcella frizione richiesta
Inclusa
Cilindro frizione richiesto
Adatto alla sua scatola del cambio
Spingidisco frizione
Self-adjusting
Sì
Disco frizione
Disco frizione
Incluso
Tipo di disco frizione
Con molle
Smorzatore di Vibrazioni Torsionali sul Disco
No
Tipo di pastiglie di frizione
Organico
Profilo mozzo
32,5x35-26N (GS6-53DZ / BZ)
Numero denti
26
Specyfikacja koło zamachowe
Tipo di volano
Sztywne / Jednomasowe / 2-tarczowe / Ø215mm / 8,46"
Diametro della piastra di attrito
215mm / 8.46"
Superficie di attrito sostituibile
Sì
Motorino di avviamento (non incluso)
Toyota UZ (OE)
Volano automatico / Corona dentata
Toyota Lexus OE 32101-50010 + il distanziale OE 32116-50010 da 4,5 mm tra il blocco motore e la corona dentata
Specifica dell'adattatore del cambio
Spessore dell'adattatore
20mm / 0.78"
INFORMAZIONI AGGIUNTIVE
Capacità di coppia
700Nm / 516,12 lb⋅ft
Tipo di kit adattatore
Uso quotidiano
Il kit include
Adattatore cambio
Bulloni dell'adattatore del cambio
Volano personalizzato
Bulloni dell'albero a gomiti
Bulloni per spingidisco
Sachs XTend 3000 950 709
Forcella frizione
Cuscinetto Reggispinta - A Doppio Livello / A Due Posizioni
Perno della forcella frizione
