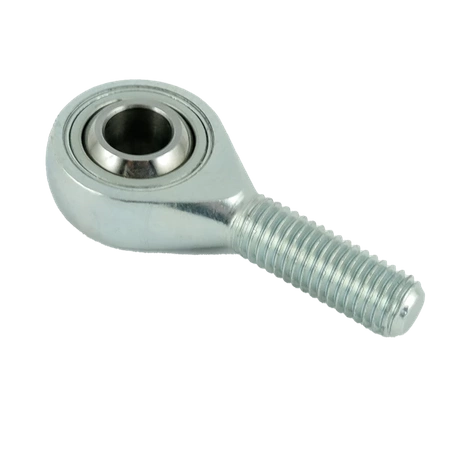

- Testa a Snodo - Uniball GA 20 FLURO - M20x1.5 (Filettatura Esterna Destra)
Testa a Snodo - Uniball GA 20 FLURO - M20x1.5 (Esterna Destra)
Serie GA - Testa a snodo con filettatura esterna, realizzata in acciaio automatico (a elevata lavorabilità) oppure in acciaio da bonifica, zincata, lubrificata tramite ingrassatore concavo a forma di sfera.
Particolarmente adatta per carichi assiali. Serie dimensionale K – standard.
Coppia di attrito - acciaio / bronzo
Corpo:
Fino alla misura 12: acciaio automatico: [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, GB 230M07, US 12L 13], lavorato per tornitura
Dalla misura 14: acciaio da bonifica: [DE C22, FR XC25, IT C21, SE 1450, GB 070M20, US M1023], forgiato
Boccola di supporto: ottone speciale CuZn40Al1
Anello interno: acciaio per cuscinetti: [DE FR IT 100Cr6, SE 2258, GB 2S135, US Aisi 52100], temprato, rettificato e lucidato
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
50 / 1.97"
W - Larghezza interna dell'anello [mm /inch]
25 / 0.99"
T - Larghezza esterna dell'anello [mm /inch]
18 / 0.71"
L- Lunghezza [mm /inch]
78 / 3.07"
GM - Lunghezza filettatura [mm /inch]
55 / 2.17"
Angolo di rotazione
28°
Carico statico massimo [kN / lbs]
49.5 / 11128.04
Carico dinamico massimo [kN / lbs]
23,5 / 5283.01
Peso
348g / 0,77lbs
