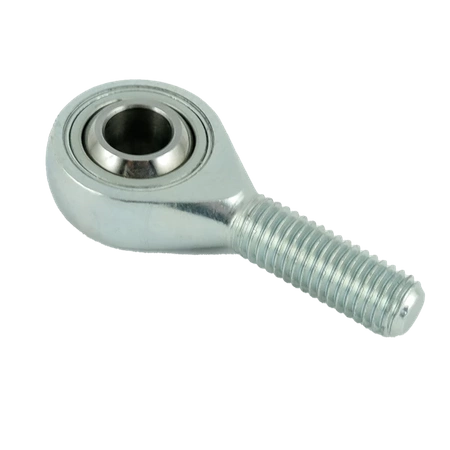

Testa a Snodo - Uniball GA 10 FLURO - M10 (Esterna Destra)
Testa a Snodo - Uniball GA 10 FLURO - M10 (Esterna Destra)
- Testa a Snodo - Uniball GA 10 FLURO - M10 (Filettatura Esterna Destra)
Testa a Snodo - Uniball GA 10 FLURO - M10 (Esterna Destra)
Serie GA - Testa a snodo con filettatura esterna, realizzata in acciaio automatico (a elevata lavorabilità) oppure in acciaio da bonifica, zincata, lubrificata tramite ingrassatore concavo a forma di sfera.
Particolarmente adatta per carichi assiali. Serie dimensionale K – standard.
Coppia di attrito - acciaio / bronzo
Corpo:
Fino alla misura 12: acciaio automatico: [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, GB 230M07, US 12L 13], lavorato per tornitura
Dalla misura 14: acciaio da bonifica: [DE C22, FR XC25, IT C21, SE 1450, GB 070M20, US M1023], forgiato
Boccola di supporto: ottone speciale CuZn40Al1
Anello interno: acciaio per cuscinetti: [DE FR IT 100Cr6, SE 2258, GB 2S135, US Aisi 52100], temprato, rettificato e lucidato
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
28 / 1.10"
W - Larghezza interna dell'anello [mm /inch]
14 / 0.55"
T - Larghezza esterna dell'anello [mm /inch]
10.5 / 0.41"
L- Lunghezza [mm /inch]
48 / 1.89"
GM - Lunghezza filettatura [mm /inch]
28 / 1.10"
Angolo di rotazione
26°
Carico statico massimo [kN / lbs]
17.4 / 3911.68
Carico dinamico massimo [kN / lbs]
7.5 / 1686.07
Peso
56g / 0.12346 lbs
