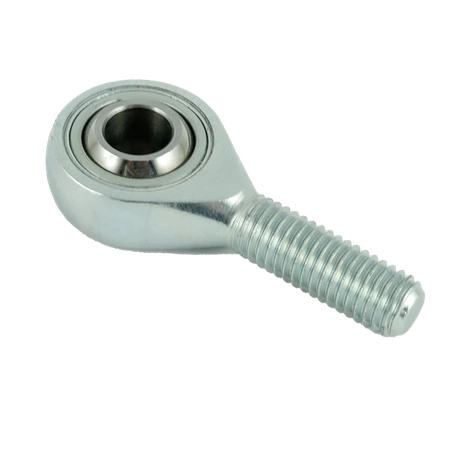

- Testa a Snodo - Uniball GA 16 FLURO - M16 (Filettatura Esterna Destra)
Testa a Snodo - Uniball GA 16 FLURO - M16 (Esterna Destra))
Serie GA - Testa a snodo con filettatura esterna, realizzata in acciaio automatico (a elevata lavorabilità) oppure in acciaio da bonifica, zincata, lubrificata tramite ingrassatore concavo a forma di sfera.
Particolarmente adatta per carichi assiali. Serie dimensionale K – standard.
Coppia di attrito - acciaio / bronzo
Corpo:
Fino alla misura 12: acciaio automatico: [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, GB 230M07, US 12L 13], lavorato per tornitura
Dalla misura 14: acciaio da bonifica: [DE C22, FR XC25, IT C21, SE 1450, GB 070M20, US M1023], forgiato
Boccola di supporto: ottone speciale CuZn40Al1
Anello interno: acciaio per cuscinetti: [DE FR IT 100Cr6, SE 2258, GB 2S135, US Aisi 52100], temprato, rettificato e lucidato
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
42 / 1.65"
W - Larghezza interna dell'anello [mm /inch]
21 / 0.83"
T - Larghezza esterna dell'anello [mm /inch]
15 / 0.59"
L- Lunghezza [mm /inch]
66 / 2.60"
GM - Lunghezza filettatura [mm /inch]
40 / 1.57"
Angolo di rotazione
30°
Carico statico massimo [kN / lbs]
36.5 / 8205.53
Carico dinamico massimo [kN / lbs]
16.0 / 3596.94
Peso
189 g / 0,41667 lbs
