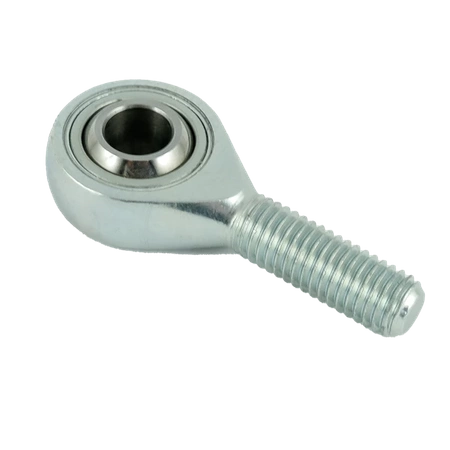

Testa a Snodo - Uniball GA 5 FLURO - M5 (Esterna Destra)
Testa a Snodo - Uniball GA 5 FLURO - M5 (Esterna Destra)
- Testa a Snodo - Uniball GA 5 FLURO - M5 (Filettatura Esterna Destra)
Testa a Snodo - Uniball GA 5 FLURO - M5 (Esterna Destra)
Serie GA - Testa a snodo con filettatura esterna, realizzata in acciaio automatico (a elevata lavorabilità) oppure in acciaio da bonifica, zincata, lubrificata tramite ingrassatore concavo a forma di sfera.
Particolarmente adatta per carichi assiali. Serie dimensionale K – standard.
Coppia di attrito - acciaio / bronzo
Corpo:
Fino alla misura 12: acciaio automatico: [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, GB 230M07, US 12L 13], lavorato per tornitura
Dalla misura 14: acciaio da bonifica: [DE C22, FR XC25, IT C21, SE 1450, GB 070M20, US M1023], forgiato
Boccola di supporto: ottone speciale CuZn40Al1
Anello interno: acciaio per cuscinetti: [DE FR IT 100Cr6, SE 2258, GB 2S135, US Aisi 52100], temprato, rettificato e lucidato
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
18 / 0,71"
W - Larghezza interna dell'anello [mm /inch]
8 / 0.31"
T - Larghezza esterna dell'anello [mm /inch]
6 / 0.24"
L- Lunghezza [mm /inch]
33 / 1.30"
GM - Lunghezza filettatura [mm /inch]
19 / 0.75"
Angolo di rotazione
26°
Carico statico massimo [kN / lbs]
4.3 / 966.68
Carico dinamico massimo [kN / lbs]
2.5 / 562.02
Peso
13 g / 0.029 lbs
