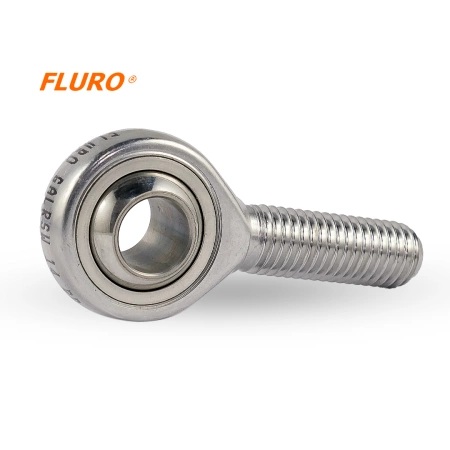

- Testa a Snodo GARSW 10 R FLURO - M10 Filettatura Esterna Destra
Testa a Snodo GARSW 10 R FLURO - M10
Serie GARSW - Testa a snodo con filetto esterno con anello interno in acciaio inox, dotata di inserto in PTFE (esente da manutenzione). Progettata per l’impiego in presenza di elevati carichi dinamici di trazione e compressione, in ambienti soggetti a corrosione. Serie dimensionale K - acciaio inox, esente da manutenzione.
Accoppiamento di attrito - NIRO/PTFE.
Corpo: acciaio inox 1.4057, forgiato e lucidato. Misura 40 realizzata in acciaio inox 1.4057, lavorato per tornitura.
Rivestimento di scorrimento: bronzo speciale CuSn8 con inserto in PTFE incollato.
Anello interno: acciaio per cuscinetti: [ DE FR IT 100Cr6, SE 2258, GB 2S135, US AISI 52100], temprato, rettificato e lucidato, con cromatura dura sulle superfici di scorrimento.
Marchio
Simbolo
GARSW 10 R
Tipo
Fluro GARSW - Series
Filettatura
M10
Tipo di Filettatura
Destra Maschio
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
28 / 1.10"
W - Larghezza interna dell'anello [mm /inch]
14 / 0.55"
T - Larghezza esterna dell'anello [mm /inch]
10.5 / 0.41"
L- Lunghezza [mm /inch]
48 / 1.89"
GM - Lunghezza filettatura [mm /inch]
28 / 1.10"
Angolo di rotazione
26°
Carico statico massimo [kN / lbs]
25.5 / 5732.63
Carico dinamico massimo [kN / lbs]
23.4 / 5260.53
Peso
56g / 0.12346 lbs
