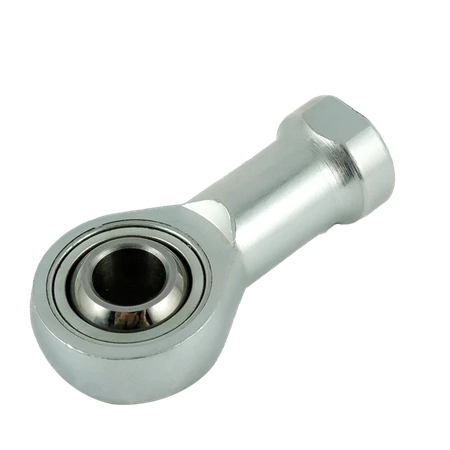

Testa a Snodo - Uniball GIOW 4 FLURO - M4 Interna Destra
Testa a Snodo - Uniball GIOW 4 FLURO - M4 Interna Destra
- Serie GIOW - Testa a snodo con filettatura interna in acciaio automatico o acciaio trattato termicamente, zincata, esente da manutenzione. Applicazione per forze assiali ridotte e rotazione incompleta.
Testa a Snodo FLURO GIOW
Serie GIOW - Testa a snodo con filettatura interna in acciaio automatico o acciaio trattato termicamente, zincata, esente da manutenzione.
Applicazione per forze assiali ridotte e rotazione incompleta. Serie dimensionale K - esente da manutenzione.
Coppia di attrito: acciaio / PTFE
Corpo:
fino alla misura 12 - acciaio automatico [ DE 9SMnPb28K, FR S250Pb, IT CF9CMnPb28, SE 1912, UK 230M07, USA 12L13], tornito
dalla misura 14 - acciaio trattato termicamente [DE C22, FR XC25, IT C21, SE 1450, UK 070M20, USA M1023], forgiato, strato di PTFE sulla superficie sferica.
Anello interno - acciaio per cuscinetti [ DE 100Cr6 / FR 100Cr6 / IT 100Cr6 / SE 2258 / UK 2S135 / USA Aisi 52100 ] temprato, rettificato, lucidato.
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
14 / 0.55"
W - Larghezza interna dell'anello [mm /inch]
7 / 0.28"
T - Larghezza esterna dell'anello [mm /inch]
5.25 / 0.21"
L- Lunghezza [mm /inch]
24 / 0.94"
GM - Lunghezza filettatura [mm /inch]
12 / 0.47"
Angolo di rotazione
28°
Carico statico massimo [kN / lbs]
5.2 / 1169.01
Carico dinamico massimo [kN / lbs]
0.8 / 179.85
Peso
11 g / 0.024 lbs
