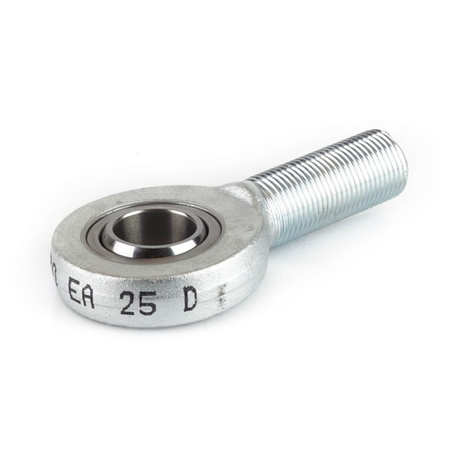

Testa a Snodo – Uniball EA 25 D FLURO – M24x2 Filettatura Esterna Destra
Testa a Snodo – Uniball EA 25 D FLURO – M24x2 Filettatura Esterna Destra
- Serie EA – Testa a snodo, serie dimensionale E con filettatura esterna, realizzata in acciaio automatico o acciaio da bonifica, zincata, con cuscinetto sferico esente da manutenzione.
Testa a Snodo FLURO EA
Serie EA - Testa a snodo, serie dimensionale E con filettatura esterna, realizzata in acciaio automatico o acciaio da bonifica, zincata, con cuscinetto sferico liscio esente da manutenzione.
Per l’impiego con carichi elevati unidirezionali e spazio di montaggio limitato.
Serie dimensionale E - esente da manutenzione.
Accoppiamento di scorrimento: acciaio / PTFE
Corpo:
Fino alla misura 10: acciaio automatico [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, UK 230M07, USA 12L13], lavorato al tornio
Dalla misura 12: acciaio da bonifica [DE C45, FR 1C45, IT C45, SE 1650, UK 080M46, USA Aisi 1045], forgiato
Cuscinetto - Cuscinetto acciaio/PTFE esente da manutenzione tipo GE...EC
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
64 / 2.52"
W - Larghezza interna dell'anello [mm /inch]
20 / 0.79"
T - Larghezza esterna dell'anello [mm /inch]
17 / 0.67"
L- Lunghezza [mm /inch]
94 / 3.70"
GM - Lunghezza filettatura [mm /inch]
53 / 2.09"
Angolo di rotazione
14°
Carico statico massimo [kN / lbs]
92.0 / 20682.42
Carico dinamico massimo [kN / lbs]
51.0 / 11465.26
Peso
560 g / 1.235 lbs
