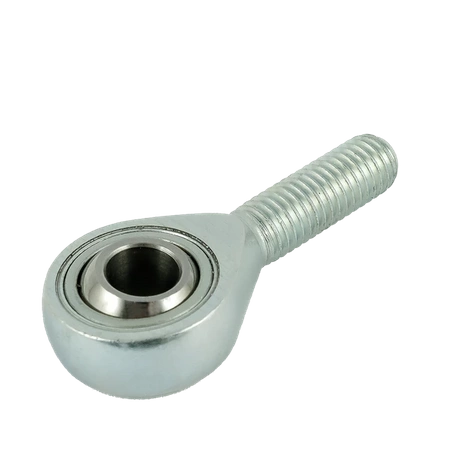

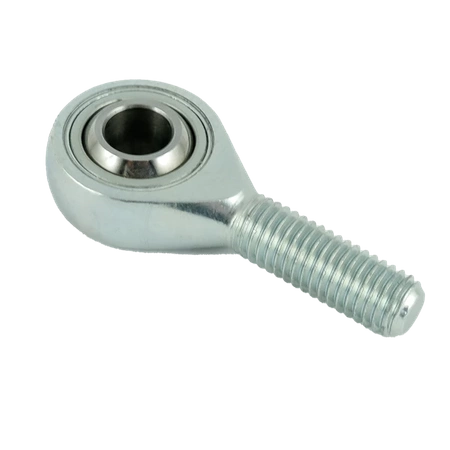

Testa snodata / testa del tirante – uniball GAO 5 FLURO – M5 destra esterna (maschio)
Testa snodata / testa del tirante – uniball GAO 5 FLURO – M5 destra esterna (maschio)
- Serie GAO – Testa snodata con filettatura esterna in acciaio per lavorazioni automatiche o acciaio bonificabile, zincata, senza boccola del cuscinetto. Serie dimensionale K – acciaio/acciaio.
:
Testa snodata GAO FLURO
Serie GAO – Testa snodata con filettatura esterna in acciaio per lavorazioni automatiche o acciaio bonificabile, zincata, senza boccola del cuscinetto.
Serie dimensionale K – acciaio/acciaio.
Corpo:
fino alla misura 12: acciaio per lavorazioni automatiche: [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, GB 230M07, US 12L 13], tornito
dalla misura 14: acciaio bonificabile: [DE C22, FR XC25, IT C21, SE 1450, GB 070M20, US M1023], forgiato
Anello interno: acciaio per cuscinetti: [DE FR IT 100Cr6, SE 2258, GB 2S135, US Aisi 52100], temprato, rettificato, lucidato
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
18 / 0,71"
W - Larghezza interna dell'anello [mm /inch]
8 / 0.31"
T - Larghezza esterna dell'anello [mm /inch]
6 / 0.24"
L- Lunghezza [mm /inch]
33 / 1.30"
GM - Lunghezza filettatura [mm /inch]
19 / 0.75"
Angolo di rotazione
26°
Carico statico massimo [kN / lbs]
4.3 / 966.68
Carico dinamico massimo [kN / lbs]
2.2 / 494.58
Peso
13 g / 0.029 lbs
