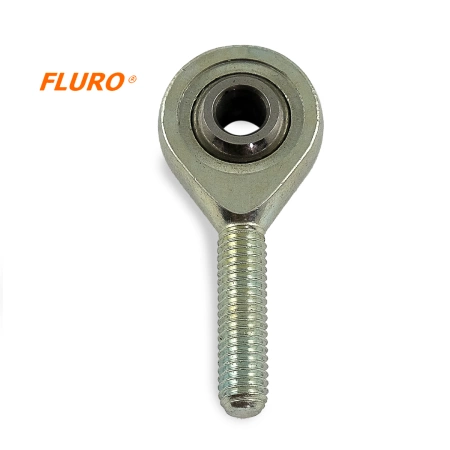

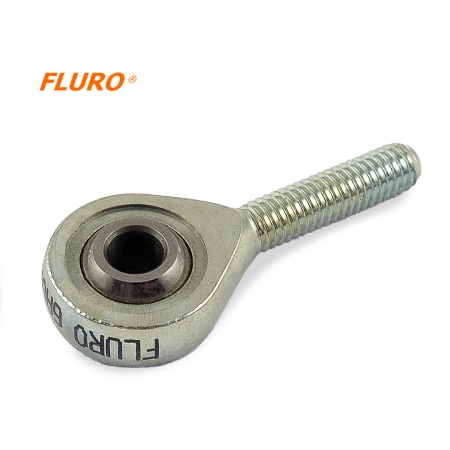

Testa snodata / testa del tirante – uniball GAOW 16 FLURO – M16 destra esterna (maschio)
Testa snodata / testa del tirante – uniball GAOW 16 FLURO – M16 destra esterna (maschio)
- Serie GAOW – Testa snodata con filettatura esterna in acciaio per lavorazioni automatiche o acciaio bonificabile, zincata, esente da manutenzione. Adatta per carichi assiali ridotti e rotazione parziale.
:
Testa a snodo GAOW FLURO
Serie GAOW - Testa a snodo con filettatura esterna in acciaio per lavorazioni automatiche o acciaio bonificabile, zincata, esente da manutenzione. Adatta a carichi assiali ridotti e rotazione parziale.
Serie dimensionale K - esente da manutenzione.
Coppia di scorrimento - acciaio/PTFE.
Alloggiamento:
fino a misura 12: acciaio per lavorazioni automatiche: [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, GB 230M07, US 12L 13], tornito
da misura 14: acciaio bonificabile: [DE C22, FR XC25, IT C21, SE 1450, GB 070M20, US M1023], forgiato, strato di PTFE sulla superficie sferica
Anello interno: acciaio per cuscinetti: [DE FR IT 100Cr6, SE 2258, GB 2S135, US Aisi 52100], temprato, rettificato, lucidato
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
42 / 1.65"
W - Larghezza interna dell'anello [mm /inch]
21 / 0.83"
T - Larghezza esterna dell'anello [mm /inch]
15 / 0.59"
L- Lunghezza [mm /inch]
66 / 2.60"
GM - Lunghezza filettatura [mm /inch]
40 / 1.57"
Angolo di rotazione
30°
Carico statico massimo [kN / lbs]
36.5 / 8205.53
Carico dinamico massimo [kN / lbs]
7.0 / 1573.66
Peso
189 g / 0.41667 lbs
