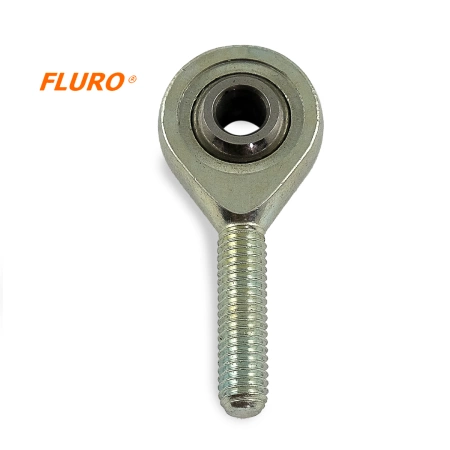

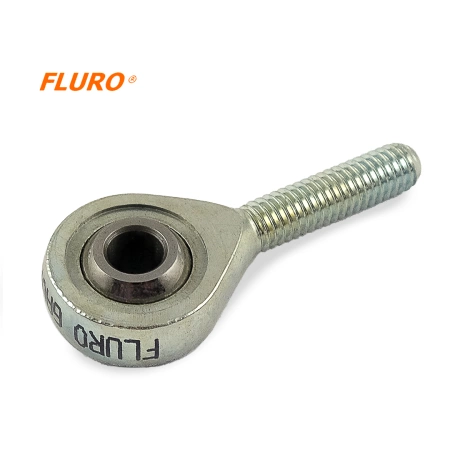

Testa snodata / testa del tirante – uniball GAOW 4 FLURO – M4 destra esterna (maschio)
Testa snodata / testa del tirante – uniball GAOW 4 FLURO – M4 destra esterna (maschio)
- Serie GAOW – Testa snodata con filettatura esterna in acciaio per lavorazioni automatiche o acciaio bonificabile, zincata, esente da manutenzione. Adatta per carichi assiali ridotti e rotazione parziale.
:
Testa a snodo GAOW FLURO
Serie GAOW - Testa a snodo con filettatura esterna in acciaio per lavorazioni automatiche o acciaio bonificabile, zincata, esente da manutenzione. Adatta a carichi assiali ridotti e rotazione parziale.
Serie dimensionale K - esente da manutenzione.
Coppia di scorrimento - acciaio/PTFE.
Alloggiamento:
fino a misura 12: acciaio per lavorazioni automatiche: [DE 9SMnPb28K, FR S250Pb, IT CF9SMnPb28, SE 1912, GB 230M07, US 12L 13], tornito
da misura 14: acciaio bonificabile: [DE C22, FR XC25, IT C21, SE 1450, GB 070M20, US M1023], forgiato, strato di PTFE sulla superficie sferica
Anello interno: acciaio per cuscinetti: [DE FR IT 100Cr6, SE 2258, GB 2S135, US Aisi 52100], temprato, rettificato, lucidato
Specifiche
D - Diametro esterno della testa della rotula [mm /inch]
14 / 0.55"
W - Larghezza interna dell'anello [mm /inch]
7 / 0.28"
T - Larghezza esterna dell'anello [mm /inch]
5.25 / 0.21"
L- Lunghezza [mm /inch]
30 / 1.18"
GM - Lunghezza filettatura [mm /inch]
19 / 0.75"
Angolo di rotazione
28°
Carico statico massimo [kN / lbs]
2.6 / 584.50
Carico dinamico massimo [kN / lbs]
0.8 / 179.85
Peso
9 g / 0.0198 lbs
