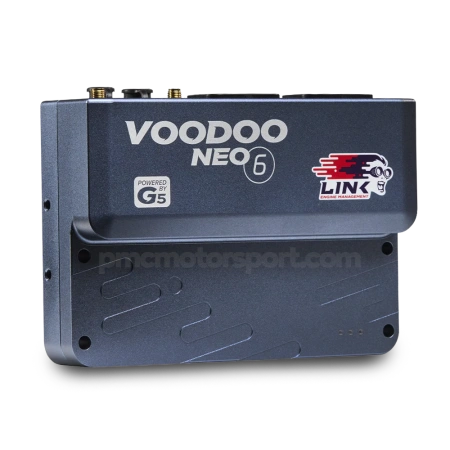

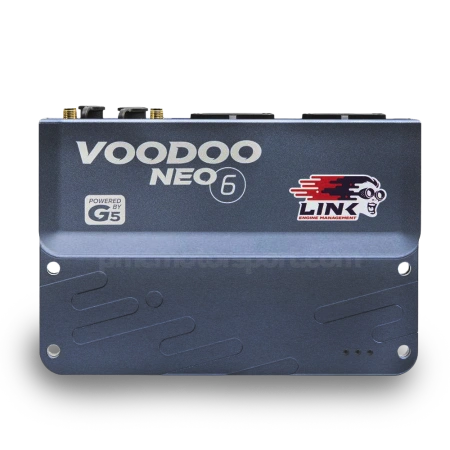

Link G5 Voodoo Neo 6

Il G5 Voodoo Neo 6 può gestire:

• 8 cilindri con iniezione indiretta o diretta e accensione diretta,
• 6 cilindri con iniezione fasata diretta/indiretta e accensione diretta

Le centraline G5 Voodoo sono la scelta perfetta per il motorsport di livello professionale.

Nella confezione:

• Centralina G5 Voodoo Neo 6
• Cavo di connessione USB-C
• Antenna WiFi
• Antenna GPS da 4m (supporto magnetico o adesivo)
• Copripolvere USB-C e SMA
• Guida di avvio rapido QuickStart (A5)
• Tabella I/O per l'installatore (A3)
• Adesivi Link

Caratteristiche:

• Nuovo modulo di comunicazione: velocità di download dei file di log fino a 10 volte più rapida (da minuti a secondi) e WiFi e GPS migliorati
• Ethernet integrata
• Datalogging integrato da 1 GB nell'unità di archiviazione dati
• 1 controller lambda a banda larga integrato
• Custodia lavorata CNC, involucro sigillato

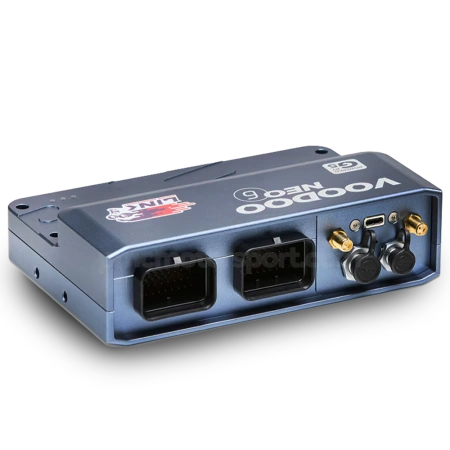

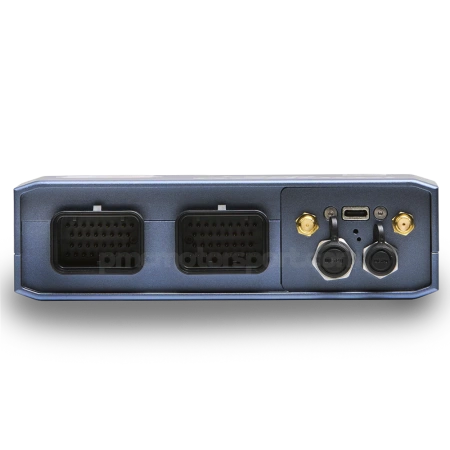

• 68 pin totali (connettori Superseal Link A e B da 34 pin)
• Supporto K-line
• Nuovo connettore CAN WEIPU, che fornisce alimentazione per il bus CAN.
• I/O altamente personalizzabili, utilizzando 2 tipi di pin multiuso:
  pin ADIO e pin Iniettore/Ingresso Digitale. Questi pin possono funzionare come ingressi o uscite.
• Ora può essere alimentato tramite il cavo USB, rendendo gli aggiornamenti del firmware e la configurazione iniziale un gioco da ragazzi al PC.
• Utilizza lo stesso apprezzatissimo software PC Link della G4X, il che significa che non è necessario imparare un nuovo pacchetto software. È possibile aprire sia i file di log che le mappe G4X e G5 nello stesso software (la mappa G4X può essere caricata anche in una G5 Voodoo Pro)
• Più opzioni di montaggio che mai, con fori passanti e fori filettati sul lato e sul fondo.
• Tutti i NEO sono compatibili con l'iniezione diretta, inclusa l'iniezione fasata indiretta/diretta su NEO 4 e 6.

Richiede kit di connettori "A" e "B" (non forniti).

Specifiche tecniche

Ingressi/Uscite

• Controlla fino a 8 cilindri con iniezione indiretta o diretta e accensione diretta, o 6 cilindri con iniezione fasata diretta/indiretta, grazie a:
  • 12 pin iniettore
  • 8 pin accensione
  • 6 pin uscite ausiliarie
  • (4 pin iniettore sono condivisi con 4 pin DI. È possibile utilizzare ciascun pin solo per l'iniezione o per DI, non contemporaneamente.)
  • 6 pin ADIO
• I/O altamente personalizzabili, utilizzando 2 tipi di pin multiuso: pin ADIO e pin Iniettore/Ingresso Digitale. Questi pin possono funzionare come ingressi o uscite.
• ADIO è un tipo di pin unico. ADIO può funzionare come uscita ausiliaria (commutata o PWM), come ingresso analogico o come ingresso digitale, ma non può leggere PWM/frequenza.
• Il Neo 6 dispone di pin Inj/DI utilizzati come pin iniettore, uscita ausiliaria o pin di ingresso digitale. Possono leggere PWM/frequenza.
• Qualsiasi pin iniettore/accensione non utilizzato può essere utilizzato come pin ausiliario.
• Tutti i pin di accensione e ausiliari sono protetti dal ritorno di corrente.
• 3 ingressi analogici
• 10 ingressi digitali
• 4 ingressi temperatura
• 2 ingressi sensore di battito
• 2 ingressi trigger
• 1 x controller lambda a banda larga
• Controllo corpo farfallato elettronico a doppio ponte a H
• Pin dedicato per interruttore di accensione
• Alimentazione sensori 5V
• CAN 1 tramite connettore Weipu. Il connettore CAN ora fornisce alimentazione e massa.

Comunicazioni

• USB-C (cavo incluso)
• Alimentazione tramite USB
• WiFi: Collegati direttamente alla centralina tramite il punto di accesso Wifi integrato, oppure aggiungila a una rete esistente (antenna inclusa)
• CAN: Il nuovo connettore WEIPU fornisce alimentazione per i dispositivi CAN
• Ethernet: Ethernet integrata che può funzionare come l'USB. Aggiunge anche la possibilità di connettersi alla centralina tramite una rete.
• GPS: Funzionante quando l'antenna GPS è collegata (antenna inclusa)

Acquisizione dati

• Capacità di registrazione di 1 GB
• Registrazione tramite WiFi
• Frequenza di registrazione totale max. di 100 kHz
• 250 canali di registrazione

Dimensioni e peso

• Lunghezza: 107 mm (4,21 pollici)
• Larghezza: 158 mm (6,22 pollici)
• Altezza laterale max.: 45 mm (1,77 pollici)
• Peso: 730 grammi (25,75 once)

Montaggio

• 4x fori di montaggio filettati M5 sui lati per il montaggio su staffa
• 4x fori di montaggio filettati M5 sul lato inferiore per un montaggio pulito
• 4 x fori passanti non filettati da 5,5 mm per il montaggio passante (progettati per l'uso con bulloni M5)

Connettori
