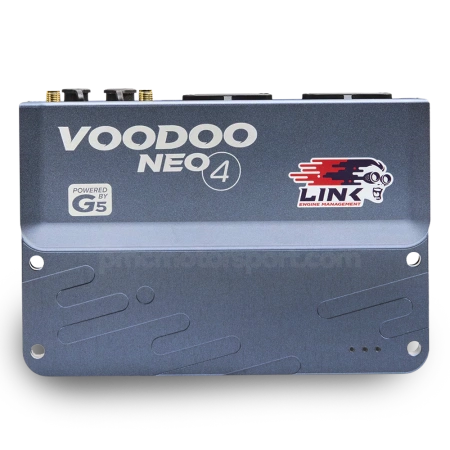

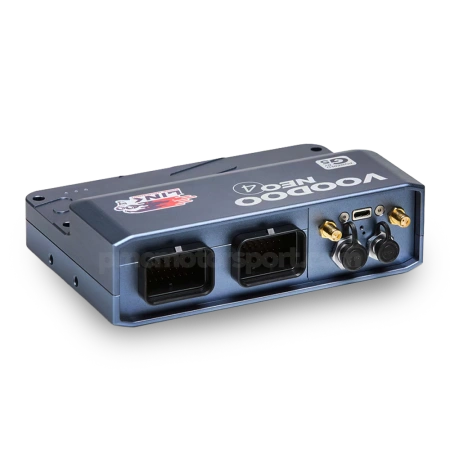

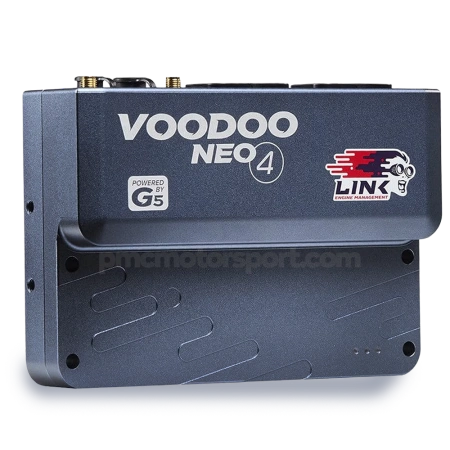

Link G5 Voodoo Neo 4

Costruito sulla piattaforma ECU più avanzata, potente e flessibile mai realizzata da Link, il G5 Voodoo Neo 4 offre una gestione motore di nuova generazione per configurazioni fino a 6 cilindri sequenziali o 4 cilindri sequenziali a stadi.

La gamma G5 Voodoo mette una vera magia nelle tue mani e apre un nuovo mondo di possibilità grazie alla capacità di controllare l'iniezione indiretta e diretta, I/O altamente personalizzabili, comunicazioni avanzate e funzionalità di nuova generazione.

L'architettura multi-scheda del G5 offre capacità I/O espanse rispetto alla gamma G4X attraverso pin ADIO e ingressi ausiliari/digitali altamente personalizzabili per una maggiore flessibilità nelle configurazioni ad alte prestazioni.

Le comunicazioni avanzate includono GPS, Wi-Fi, Ethernet, doppio CAN Bus e mappatura tramite USB-C, insieme a 1 GB di datalogging interno per l'acquisizione e l'analisi dei dati ad alta velocità. Il G5 Voodoo Neo 4 dispone anche di controllo del cambio automatico, controllo Lambda integrato e doppi ponti ad H per corpo farfallato elettronico e controllo E-Wastegate a bassa potenza.

Il G5 Voodoo Neo 4 è ideale per moderne configurazioni ad alte prestazioni a 4 o 6 cilindri che richiedono una tecnologia di gestione motore di nuova generazione.

Caratteristiche:

L'architettura multi-scheda del G5 Voodoo Neo 4 offre funzionalità di nuova generazione tra cui:

Funzionalità ECU

• Sistema di posizionamento globale (GPS)
• Doppio controllo del corpo farfallato elettronico
• 8 blocchi matematici personalizzati da 30 caratteri
• Flex Fuel
• Oscilloscopio di segnale (Trigger)
• Accelerometro a 3 assi
• Pull-up di ingresso temperatura selezionabili 1k o 10k ohm
• Limitatori di protezione motore flessibili
• Controllo tastiera CAN
• Controllo VVT
• Controllo pressione turbo in circuito aperto (Open Loop)
• Controllo pressione turbo in circuito chiuso (Closed Loop)
• Controllo Lambda digitale a banda larga integrato
• Doppio circuito chiuso Lambda
• Controllo diretto del cambio automatico
• 1 Gigabyte di datalogging interno

Funzionalità Motorsport

• Controllo protossido di azoto (Nitrous)
• Launch Control
• Anti-lag (ALS)
• Controllo velocità di crociera (Cruise Control)
• Controllo di trazione
• Cronometro da gara e gestione della potenza
• Controllo cambiata (Gear Shift)
• Controllo palette al volante (Paddle Shift)

Specifiche tecniche

Il G5 Voodoo Neo 4 utilizza la piattaforma ECU più avanzata, potente e flessibile di Link, offrendo comunicazioni e specifiche avanzate tra cui:

Uscite

• 8 uscite iniezione
• Le uscite iniezione possono gestire l'iniezione diretta tramite un modulo driver
• 6 uscite accensione
• 12# uscite ausiliarie
• Alimentazione sensori +5V
  Le uscite di iniezione e accensione non utilizzate possono essere impiegate come uscite ausiliarie
  # 4 pin sono pin multiuso Ausiliari o di Ingresso Digitale. Ciascun pin può essere Ausiliario o Ingresso Digitale, non entrambi contemporaneamente.

Ingressi

• 10+ ingressi digitali
• 4 ingressi temperatura
• 3 ingressi analogici
• 2 ingressi trigger
• 2 ingressi sensore di battito
• Gli ingressi di temperatura e analogici non utilizzati possono essere impiegati come ingressi digitali: + 4 pin sono pin multiuso di Iniezione, Ausiliari o di Ingresso Digitale. Ciascun pin può essere di Iniezione, Ausiliario o Ingresso Digitale, non tutti contemporaneamente.
• Ingressi / Uscite 6 ADIO a doppio uso

Comunicazioni

• 2 canali Bus CAN
• 1 connessione di mappatura Wi-Fi USB-C
• 1 Ethernet
• 1 alimentazione tramite USB

Datalogging

• Memoria di registrazione integrata da 1 GB
• Frequenza di registrazione totale massima di 100 kHz
• 250 canali di registrazione

Dimensioni del prodotto

• 107mm(L) x 158mm(P) x 45mm(A)
• 4.21in(L) x 6.22in(P) x 1.77in(A)
• Peso del prodotto: 730 grammi (25.75 once)

Materiale
Custodia sigillata in alluminio billetta 6061-T6 lavorata CNC

Impianto elettrico

• Intervallo di tensione operativa: 6-30V
• Tensione di ingresso massima: 30V
• Assorbimento di corrente continuo massimo: 17A

Contenuto della confezione

• Centralina G5 Voodoo Neo 4
• Cavo di connessione USB-C
• Antenna Wi-Fi
• Antenna GPS da 4m (supporto magnetico o adesivo)
• Copripolvere USB-C e SMA
• Guida di avvio rapido (A5)
• Tabella I/O per l'installatore (A3)
• Adesivi Link

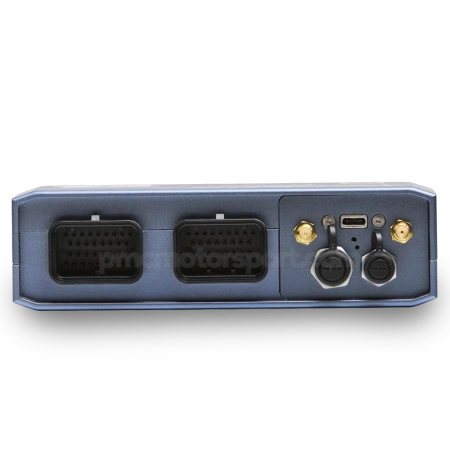

Connettore

• Superseal 4 file 34 posizioni x2
• Codice articolo 4-1437290-0
• Codice articolo 4-1437290-1
