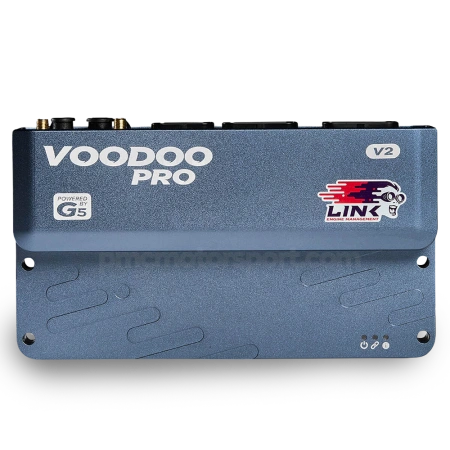

Link G5 Voodoo Pro

Il G5 Voodoo Pro mette una vera magia nelle tue mani e apre un nuovo mondo di possibilità grazie alla capacità di controllare l'iniezione indiretta e diretta, più uscite iniettore e accensione, comunicazioni avanzate e molte altre funzionalità.

Con 12 uscite iniezione, 8 accensione e 4 multiuso (inj, ign, aux) (24 in totale), il G5 Voodoo Pro può gestire fino a:

· 12 cilindri con iniezione indiretta o diretta e accensione diretta, oppure

· 8 cilindri con iniezione fasata diretta/indiretta e accensione diretta.

Il numero di cilindri supportati dipende dal tipo e dal numero di pompe carburante utilizzate.

Il G5 Voodoo Pro funziona su un'ampia varietà di veicoli,

Nella confezione:

· Centralina G5 Voodoo Pro

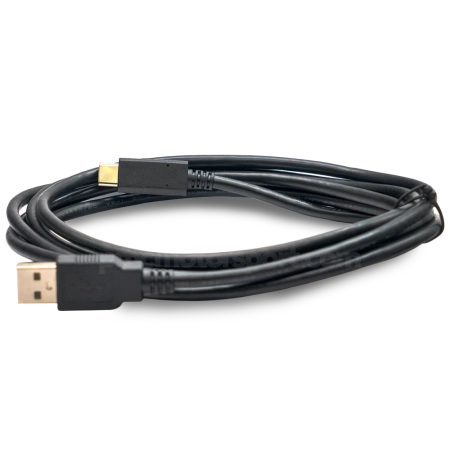

· Cavo di connessione USB-C

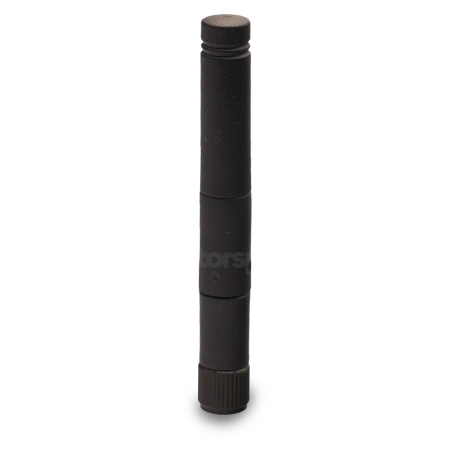

· Antenna Wi-Fi

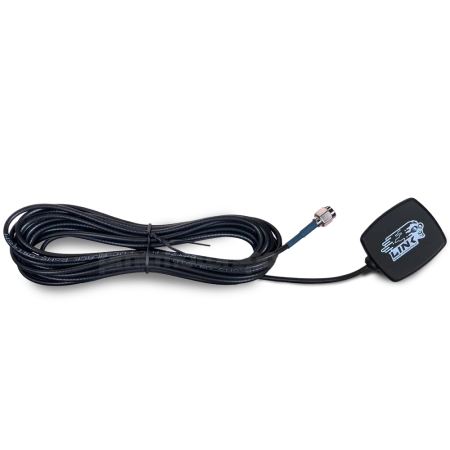

· Antenna GPS da 4m (supporto magnetico o adesivo)

· Copripolvere USB-C e SMA

· Guida di avvio rapido QuickStart (A5)

· Tabella I/O per l'installatore (A3)

· Viti di montaggio

· Adesivi Link

Caratteristiche:

· 12 uscite iniezione, 8 accensione e 4 multiuso (inj, ign, aux) (24 in totale)

· Una soluzione conveniente per il controllo collaudato dell'iniezione diretta (DI) fino a 12 uscite iniezione (utilizzando un modulo driver esterno OEM o aftermarket - maggiori informazioni sul funzionamento della DI qui) https://kb.linkecu.com/di-kb/latest/working-with-direct-injection

· Wi-Fi integrato, con connessione PC Link in tempo reale

· Global Positioning System (GPS) integrato fino a 50Hz

· Ethernet integrata, il modo più rapido e stabile per visualizzare o scaricare i log dati, calibrare e mappare la centralina.

· I/O altamente personalizzabili, ora con otto pin ADIO.

· Doppio controller banda larga digitale LSU 4.9 integrato.

· Doppio ponte ad H integrato che supporta corpo farfallato elettronico (Drive by Wire) ed E-Wastegate a bassa potenza.

· 1 GB di memoria integrata per il datalogging.

· Tutte le mappe G4X e G5 sono compatibili con la G5 Voodoo Pro.

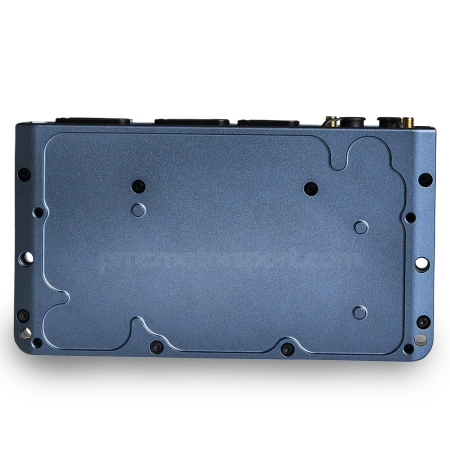

· Custodia lavorata CNC, involucro sigillato.

Specifiche tecniche

Uscite

· 12 uscite iniettore

· 8 uscite accensione

· 4 uscite a doppio ruolo iniezione/accensione

· 6 uscite ausiliarie

· Alimentazione sensori +5V

· Qualsiasi pin iniettore/accensione non utilizzato può essere usato come pin ausiliario

· Tutti i pin di accensione e ausiliari sono protetti da correnti di ritorno (flyback).

Ingressi

· 10 ingressi digitali

· 4 ingressi temperatura

· 14 ingressi analogici

· 2 ingressi trigger

· 2 ingressi sensore di battito

Ingressi/Uscite

· 8 pin ADIO multiuso

Comunicazioni

· USB-C (cavo incluso)

· Connettiti direttamente alla centralina tramite il punto di accesso Wi-Fi integrato, oppure aggiungila a una rete esistente (Antenna inclusa)

· Doppio CAN (CAN 1 su connettore CAN, CAN 2 su connettore E)

· GPS (antenna inclusa)

· Ethernet con supporto daisy chain

Dimensioni e peso

· Profondità: 109,2 mm (4,3 pollici)

· Larghezza: 193,5 mm (7,6 pollici)

· Altezza max: 45,0 mm (1,8 pollici)

· Peso: 768g (27 once)

Connettività

Il G5 Voodoo Pro supporta i seguenti standard di comunicazione:

· USB-C

· Wi-Fi

· CAN

· GPS

· Ethernet

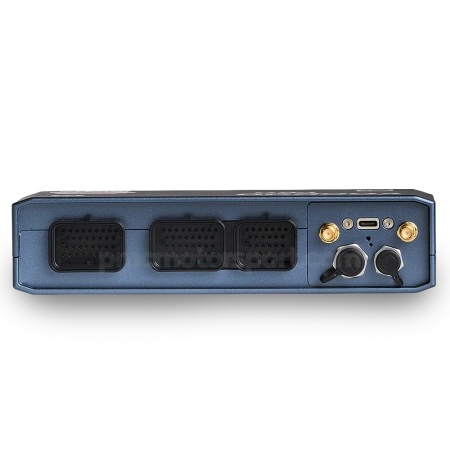

Il G5 Voodoo Pro utilizza connettori Superseal A, B ed E. I connettori A e B hanno piedinature molto simili a quelle delle piattaforme G4X e G5 Voodoo Neo.

Ora è possibile connettersi alla centralina utilizzando un cavo USB-C standard, oppure tramite Wi-Fi o Ethernet. La connettività GPS può essere inizializzata semplicemente aggiungendo un'antenna GPS.
