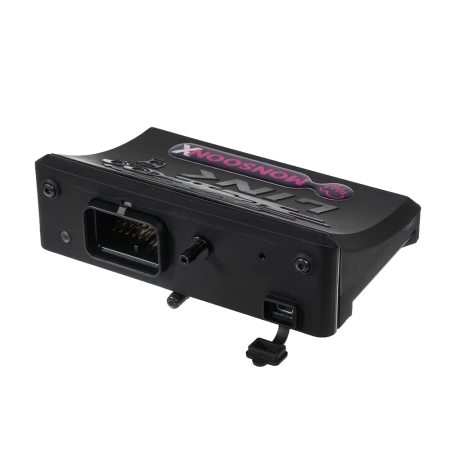

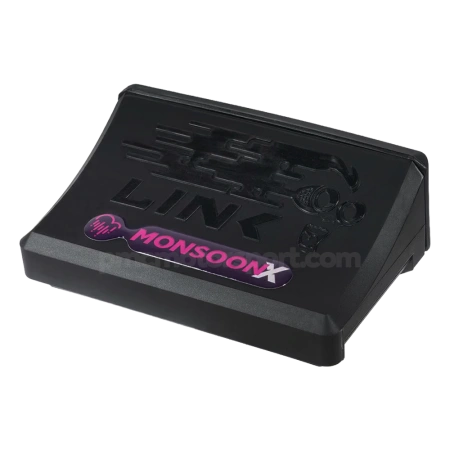

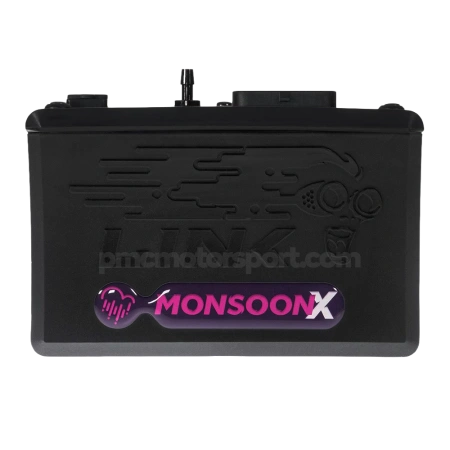

Link G4X MonsoonX ECU
- Centralina autonoma (standalone ECU) G4X MonsoonX, ideale per motori da 2 a 4 cilindri che richiedono più I/O e funzionalità motorsport rispetto all'AtomX.
Link G4X MonsoonX ECU
Colmando il divario tra le ECU entry-level e quelle di medio livello, la MonsoonX offre funzionalità avanzate di mappatura e motorsport in un pacchetto compatto e capace.
Condividendo la stessa pluripremiata architettura G4X del resto della gamma, la MonsoonX garantisce la stessa collaudata esperienza di messa a punto e affidabilità di cui si fidano appassionati e preparatori professionisti di tutto il mondo.
La MonsoonX condivide lo stesso processore, firmware, software e set di funzionalità G4X standard presenti in tutta la serie G4X. Tali funzionalità includono bus CAN, Flex Fuel, limitatori di protezione motore flessibili, controllo da tastierino CAN, controllo pressione turbo in circuito aperto e chiuso, doppia pendenza Lambda in circuito chiuso, controllo VVT, un oscilloscopio per segnali (Trigger) integrato, compatibilità con display (dash) aftermarket e 512 MB di datalogging integrato. Posiada inoltre un sensore MAP integrato.
Sviluppandosi sulle capacità della AtomX, la MonsoonX aggiunge uscite ausiliarie (Aux), ingressi digitali e ingressi analogici supplementari, insieme a funzionalità avanzate di regolazione e motorsport. A seconda delle esigenze di I/O, funzioni come Launch Control, Anti-Lag, controllo del cambio marcia, controllo delle palette al volante e controllo VVT consentono di configurare la ECU per soddisfare le esigenze specifiche del progetto.
La MonsoonX è la soluzione ideale per motori aspirati e turbocompressi che richiedono alcune funzionalità avanzate di mappatura e motorsport, senza dover passare a una delle ECU di livello superiore di Link.
Nota: La MonsoonX può gestire ciascuna delle funzionalità sopra elencate, ma non può eseguirle tutte contemporaneamente. Il numero di funzioni utilizzabili dipende da quanti ingressi e uscite limitati richiede ciascuna di esse.
Modelli supportati |
La MonsoonX può controllare fino a 2 rotori (Wankel) o 4 cilindri con iniezione sequenziale e accensione diretta. |
Caratteristiche
La MonsoonX combina tutte le funzionalità standard del G4X con una selezione di funzioni avanzate di mappatura e motorsport, tra cui:
Funzionalità ECU |
Sensore MAP integrato 8 blocchi matematici personalizzati (fino a 30 caratteri) Flex Fuel Oscilloscopio di segnale (Trigger Oscilloscope) Limitatori flessibili di protezione motore Controllo da tastierino CAN Controllo VVT Controllo pressione turbo in circuito aperto (Open Loop) Controllo pressione turbo in circuito chiuso (Closed Loop) Controllo del sensore Lambda integrato Doppia pendenza Lambda in circuito chiuso Compatibile con tutti i principali cruscotti digitali tramite CAN o seriale. 512 Megabyte di registrazione dati interna (Datalogging) |
Funzionalità Motorsport |
Launch Control Anti-Lag (ALS) Controllo cambio marcia (Gear Shift Control) Controllo palette al volante (Paddle Shift Control) Nota: La MonsoonX può gestire ciascuna delle funzionalità sopra elencate, ma non può eseguirle tutte contemporaneamente. Il numero di funzioni utilizzabili dipende da quanti ingressi e uscite limitati richiede ciascuna di esse. |
Specifiche tecniche
La MonsoonX combina tutte le specifiche principali dell'AtomX con I/O aggiuntivi, tra cui:
Uscite |
4 uscite iniettore 4 uscite accensione 6 uscite ausiliarie Alimentazione sensori +5V Le uscite iniettore/accensione non utilizzate possono servire come uscite ausiliarie |
Ingressi |
4 ingressi digitali 2 ingressi temperatura 4 ingressi analogici 2 ingressi trigger 1 ingresso sensore di battito (knock) Gli ingressi temperatura e analogici non utilizzati possono essere utilizzati come ingressi digitali |
Comunicazioni |
1 canale Bus CAN Connessione per mappatura Mini-B USB |
Datalogging |
Memoria di registrazione integrata da 512 MB Frequenza di registrazione totale massima di 100 kHz 250 canali di registrazione |
Dimensioni del prodotto |
95 mm (L) x 130 mm (P) x 45 mm (A) 3.74 in (L) x 5.12 in (P) x 1.77 in (A) |
Peso del prodotto |
220 grammi (7.76 once) |
Materiale |
Involucro in nylon rinforzato con fibra di vetro |
Impianto elettrico |
Intervallo di tensione operativa: 6.5-24V Tensione di ingresso massima: 36V Assorbimento di corrente continuo massimo: 3A Corrente operativa: 200mA |
Varie |
Standard di produzione ISO 13485 Intervallo temperatura ambiente: da -30 a 90°C |

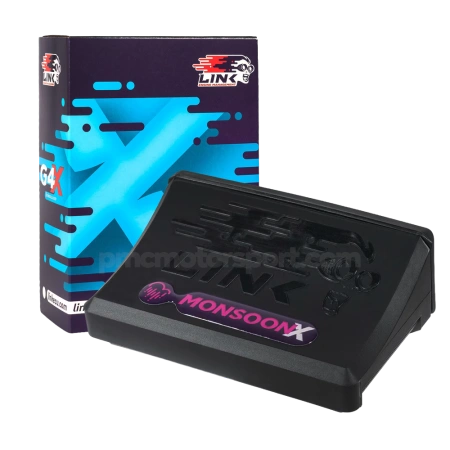

Contenuto della confezione |
Centralina MonsoonX G4X ECU Guida rapida (Quick Start) Staffa di montaggio Cavo USB per mappatura Adesivi LinkECU |

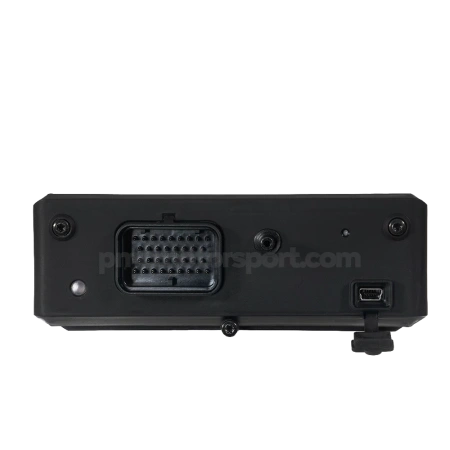

Connettore |
Superseal 4 file 34 posizioni Codice articolo 4-1437290-0 |
