Race Stage 1 Mitsubishi 4G63 - manual 6-marce BMW M57n GS6-53DZ HGU HGK - 240mm / 9.45"

PMC Motorsport Race Stage 1 – kit frizione Mitsubishi 4G63 – cambio manuale a 6 marce BMW M57N2 ZF GS6-53DZ HGU HGK E90 E91 E92 325d 330d – 240 mm / 9.45" – Sachs Performance 883082.001243 – max. 800 Nm / 590 lb⋅ft

Kit frizione completo Race Stage 1 che consente l'accoppiamento (swap / conversione) del motore Mitsubishi 4G63 (versione a 7 bulloni) con il cambio manuale a 6 marce ZF GS6-53DZ HGU / HGK utilizzato nelle BMW con motore diesel M57N2 (E90 / E91 / E92 325d / 330d) e con la sua variante GS6X53DZ HGW / HGL per versioni xDrive. Il set include la piastra di adattamento cambio, il volano su misura PMC Motorsport, lo spingidisco rinforzato Sachs Performance 883082.001243 (senza regolazione automatica) e il disco frizione sinterizzato PMC da 240 mm con scanalatura 32,5x35-26N. La coppia massima ammissibile del kit è di 800 Nm (590 lb⋅ft). Per le sue caratteristiche, il set è destinato prevalentemente al motorsport – drift, pista e progetti ad alte prestazioni.

Hai intenzione di effettuare uno swap del motore Mitsubishi 4G63 sulla tua BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? La nostra piastra di adattamento è una soluzione affidabile. Sostituisci il cambio automatico con un manuale BMW e ottieni nuove prestazioni.

Gli adattatori PMC Motorsport non servono solo alla conversione da automatico a manuale su vetture dotate di motore Mitsubishi 4G63, ma supportano anche la realizzazione di swap del 4G63 su scocche BMW e altri veicoli come Nissan (S13, S14, S15, PS13) o Mazda RX-7 / RX-8.

Piastra adattatore cambio in alluminio progettata per semplificare al massimo l'installazione del cambio, evitando modifiche invasive come il taglio completo della campana del cambio – è sufficiente preparare l'apertura per il motorino di avviamento. I volani su misura dedicati ai kit PMC Motorsport sono realizzati in alluminio con pista d'attrito sostituibile, controllati ed equilibrati prima della spedizione. Volano sviluppato per spingidisco da 240 mm (GS5-39DZ / GS6-53DZ / BZ BMW OE). Spessore della piastra: 20 mm (0,78").

Gli adattatori cambio PMC Motorsport sono sinonimo di precisione e altissima qualità costruttiva. Il processo di progettazione basato sulla scansione 3D e il collaudo tramite braccio di misura garantiscono un accoppiamento perfetto. La produzione su moderni centri CNC assicura un allineamento coassiale perfetto tra motore e cambio, fattore decisivo per l'affidabilità della trasmissione.

Informazioni aggiuntive

Istruzioni di montaggio

Serrare il volano all'albero motore con i bulloni forniti alla coppia di 130 Nm (95,9 lb⋅ft) applicando frenafiletti. Installare la forcella frizione (dedicata al cambio utilizzato) sulla posizione inferiore del cuscinetto reggispinta (in caso di cuscinetto a doppia regolazione). Per l'installazione è richiesto un motorino di avviamento BMW M50 / M52 / M54 (non incluso) – sulla campana del cambio deve essere predisposto l'apposito passaggio per il motorino. Il volano PMC è provvisto di corona dentata integrata, pertanto non occorre utilizzare il volano della versione con cambio automatico.

Domande frequenti (FAQ)

A quali motori è destinato il kit?

Al motore a 4 cilindri Mitsubishi 4G63 nella versione a 7 bulloni (7-bolt).

Con quali cambi è compatibile il kit?

Con il cambio manuale a 6 marce ZF GS6-53DZ proveniente da BMW diesel M57N2 (E90 / E91 / E92 325d e 330d) nelle versioni HGU (THGU) e HGK (THGK) e con il cambio ZF GS6X53DZ nelle versioni HGW (THGW) e HGL (THGL) da BMW E9x 330d xDrive.

È necessario tagliare la campana del cambio?

No. L'adattatore è concepito per evitare tagli radicali alla campana del cambio – è sufficiente realizzare l'apertura per il motorino di avviamento.

Quali parti accessorie devo acquistare per il montaggio?

Cuscinetto reggispinta, forcella frizione e cilindretto attuatore dedicati al vostro cambio, oltre a un motorino di avviamento BMW M50 / M52 / M54 (vedere domanda sotto). Queste parti non fanno parte del set.

Quale frizione è inclusa nel kit?

Spingidisco rinforzato Sachs Performance 883082.001243 (88 308 200 1243) con diametro di 240 mm (9,45"), senza regolazione automatica, e disco frizione sinterizzato PMC da 240 mm con scanalatura 32,5x35-26N (26 denti) per cambio ZF GS6-53DZ.

Quale coppia massima regge il kit Race Stage 1?

La coppia massima trasmissibile del kit è di 800 Nm (590 lb⋅ft).

Il kit è adatto all'uso quotidiano?

Il set Race Stage 1 con disco sinterizzato è pensato espressamente per il motorsport: l'innesto è più brusco e rigido rispetto a un disco organico. Per una vettura destinata prevalentemente all'uso quotidiano consigliamo il set Stage 1 con frizione Sachs XTend.

Posso montare una frizione differente?

Sì. Il volano PMC Motorsport è stato sviluppato per alloggiare spingidisco da 240 mm con schema fori BMW OE – da BMW M57 / M57N / M57N2 / N54 / B58 / E46 M3 o Sachs Performance 883082.001243. Si impiegano comunemente anche frizioni ACT / Spec / Tanaci – qualsiasi spingidisco speciale aftermarket deve essere predisposto per il volano BMW OE (M57 / M57N / M57N2 / N54 / B58).

Quale motorino di avviamento bisogna impiegare?

Un motorino di avviamento per BMW M50 / M52 / M54 – ad es. codici BMW OE 12 41 1 466 102, 12 41 1 712 937, 12 41 1 715 238, 12 41 1 735 524, 12 41 1 738 602, 12 41 1 738 604, 12 41 1 740 375, 12 41 1 740 378, 12 41 1 740 379, 12 41 2 344 247 o 12 41 2 354 709. Il motorino non è accluso alla fornitura.

L'adattatore è adatto anche al cambio automatico ZF 8HP?

Sì. La piastra adattatrice PMC Motorsport presenta una foratura universale compatibile con la maggior parte dei cambi BMW (riferito agli adattatori prodotti dopo il 2022). Per accoppiare il cambio automatico ZF 8HP, il classico volano va sostituito con l'adattatore per convertitore 8HP PMC Motorsport.

Cosa contiene il set?

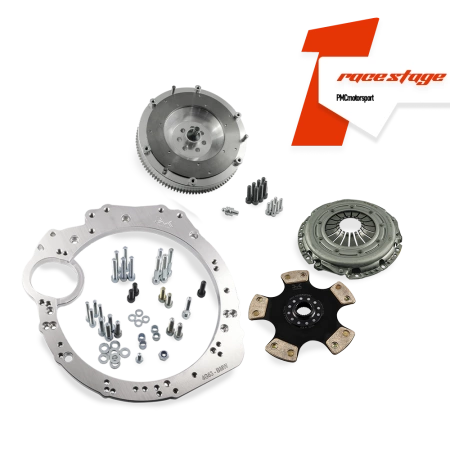

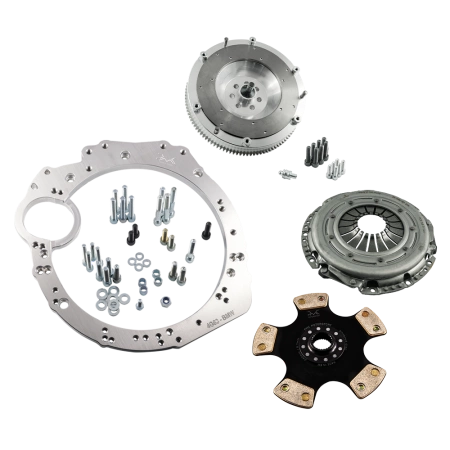

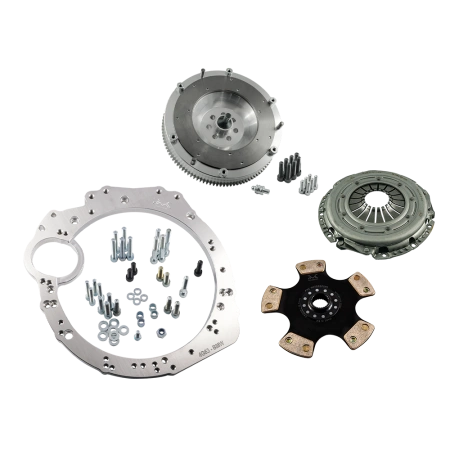

Piastra adattatrice per cambio in alluminio con bulloneria di montaggio, volano custom PMC Motorsport con pista di attrito sostituibile, bulloni volano/albero motore, bulloni per il serraggio dello spingidisco, perno sferico – ricambio sostitutivo per BMW OE 21 51 1 223 328 – spingidisco Sachs Performance 883082.001243 e disco frizione sinterizzato PMC 240 mm 32,5x35-26N.

È possibile acquistare il solo adattatore o solo il volano?

Sì. Tutti gli elementi presenti nel kit sono disponibili per l'acquisto singolo – compreso l'adattatore accoppiato al solo volano senza kit frizione.

Il costo esposto include i dazi doganali per spedizioni fuori dall'UE?

No. La quotazione del prodotto e della spedizione non comprende eventuali dazi doganali o imposte accessorie applicate nel paese di ricezione.

Posso effettuare l'ordine con IVA allo 0%?

Sì, se sei un'azienda B2B al di fuori della Polonia con codice IVA comunitario attivo (confermato dal sistema VIES) o in caso di spedizione verso paesi extra-UE.

Le istruzioni incluse bastano per eseguire l'intera elaborazione?

La guida illustra l'unione meccanica di motore e cambio al banco. A seconda della specifica applicazione potrebbero essere necessarie ulteriori modifiche: supporti motore, tamponi, paratia vano motore, tunnel trasmissione e riallineamento dell'albero. Consigliamo di far eseguire il montaggio da tecnici esperti.

Si ricorda che un volano monomassa alleggerito assicura una rapidità di risposta al gas senza compromessi eliminando le masse di smorzamento originali. Ne deriva una trasmissione della potenza molto più diretta, che può comportare un naturale aumento della rumorosità meccanica degli ingranaggi del cambio. Si tratta di una caratteristica normale e ricercata nei veicoli ad alte prestazioni, derivante dalla connessione rigida tra propulsore e trasmissione.
