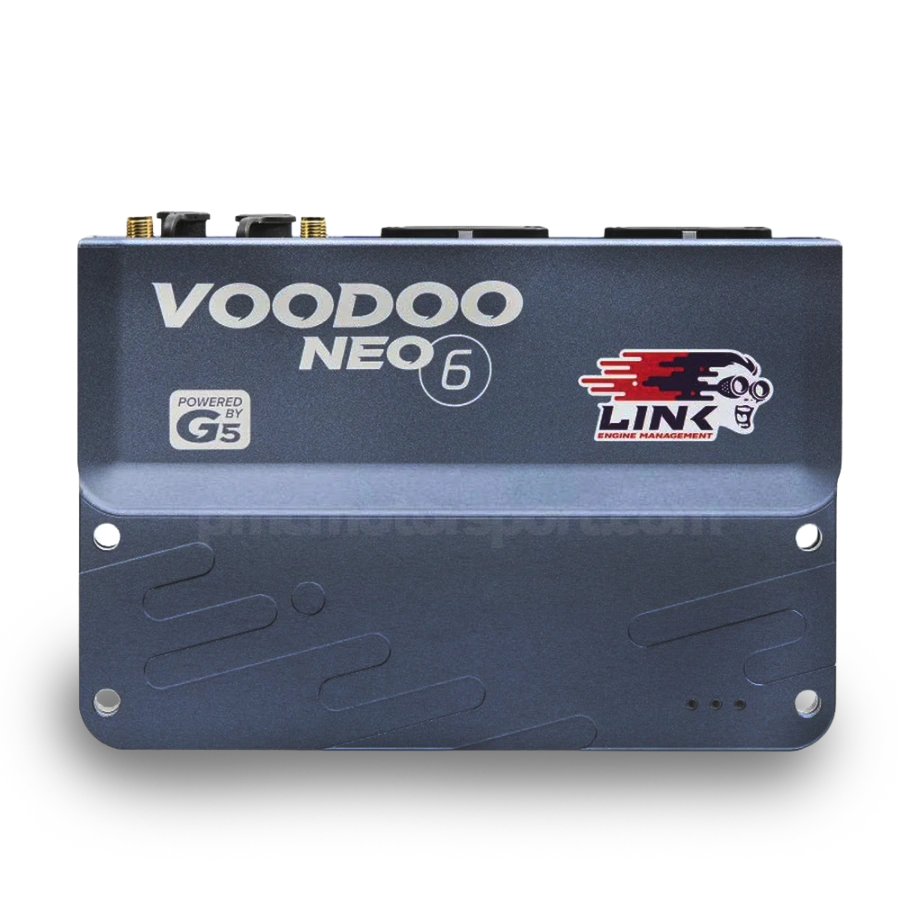

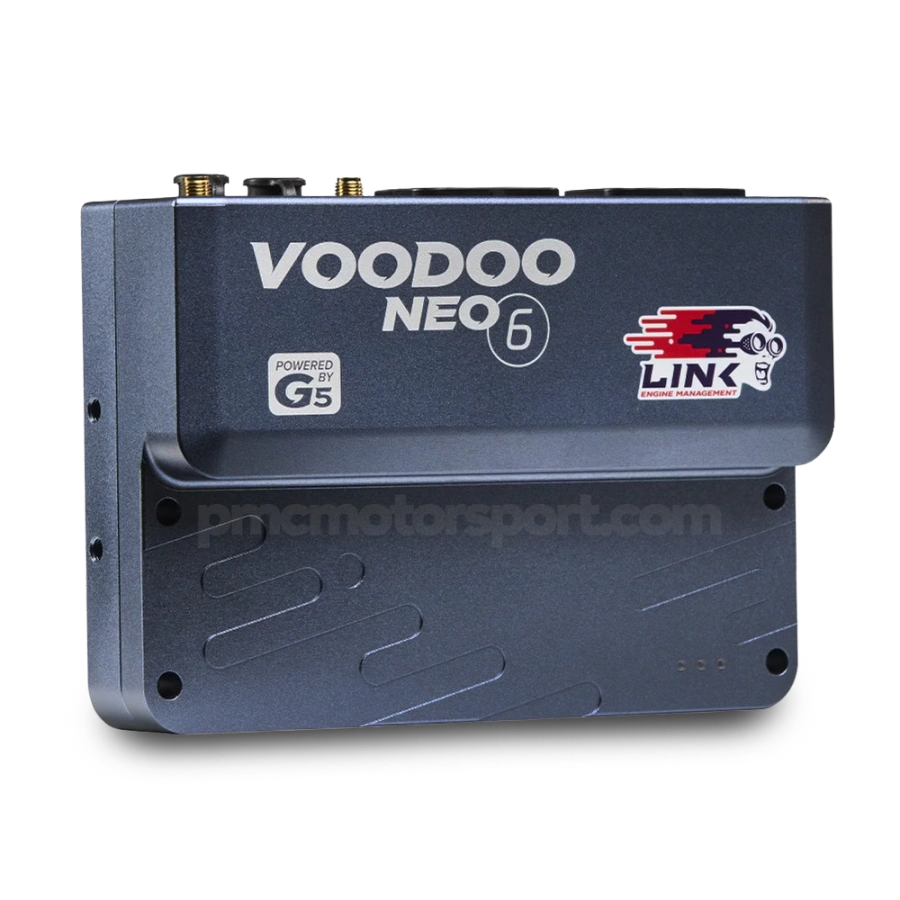

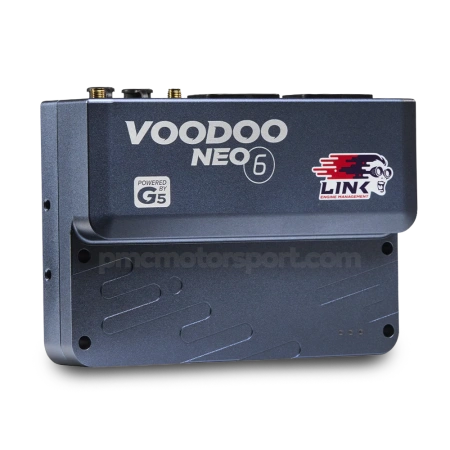

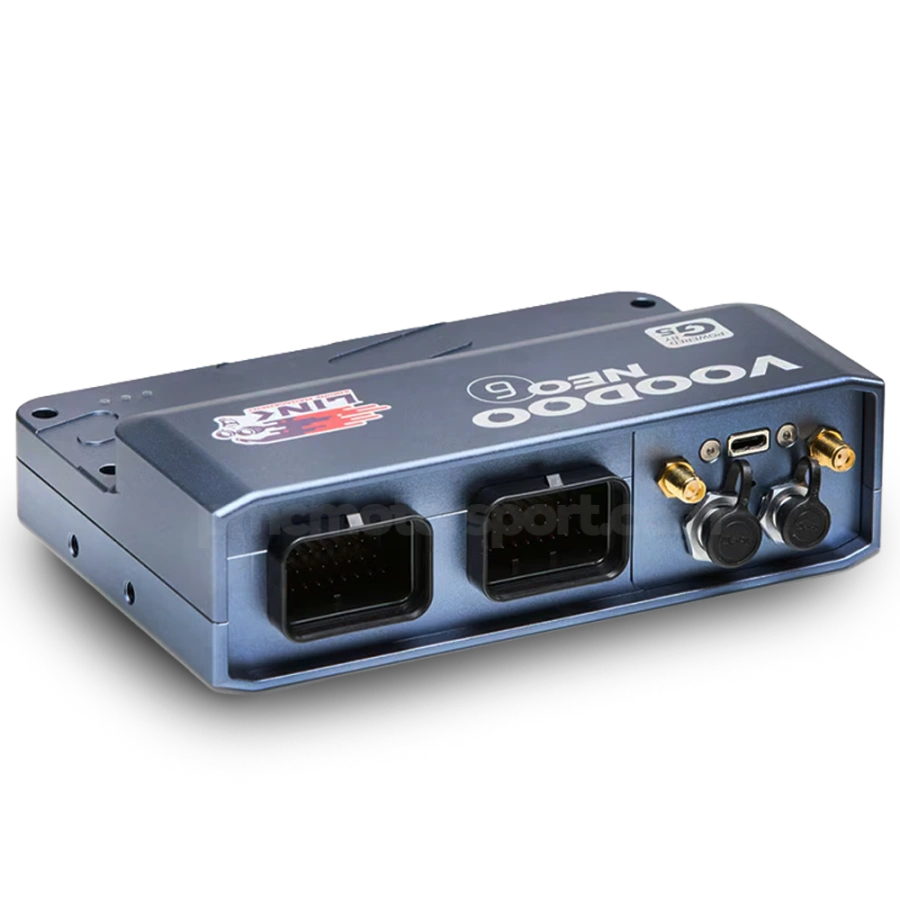

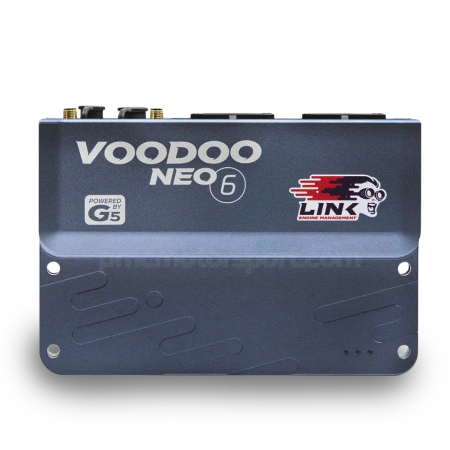

Link G5 Voodoo Neo 6

G5 Voodoo Neo 6 może obsługiwać:

• 8 cylindrów z wtryskiem pośrednim lub bezpośrednim i bezpośrednim zapłonem,
• 6 cylindrów z sekwencyjnym wtryskiem bezpośrednim/pośrednim i bezpośrednim zapłonem

Jednostki sterujące G5 Voodoo to doskonały wybór dla profesjonalnego motorsportu.

W zestawie:

• Komputer (ECU) G5 Voodoo Neo 6
• Kabel połączeniowy USB-C
• Antena WiFi
• Antena GPS 4m (montaż magnetyczny lub na klej)
• Zaślepki przeciwkurzowe USB-C i SMA
• Przewodnik szybkiego startu QuickStart (A5)
• Tabela wejść/wyjść dla instalatora (A3)
• Naklejki Link

Cechy:

• Nowy moduł komunikacyjny: do 10x szybsze pobieranie plików logów, od minut do sekund, oraz ulepszone WiFi i GPS
• Wbudowany port Ethernet
• 1 GB wbudowanej pamięci do rejestrowania danych (logowania)
• 1 wbudowany kontroler sondy szerokopasmowej (wideband)
• Obudowa wykonana w technologii CNC, szczelnie zamknięta

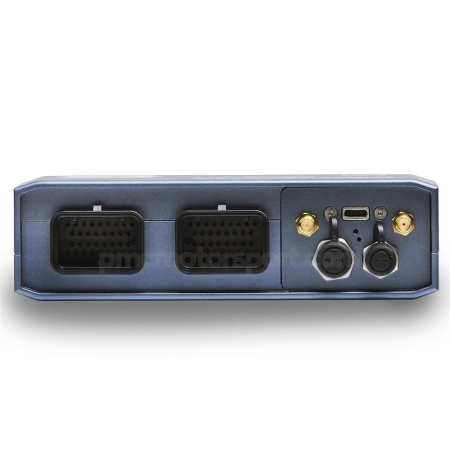

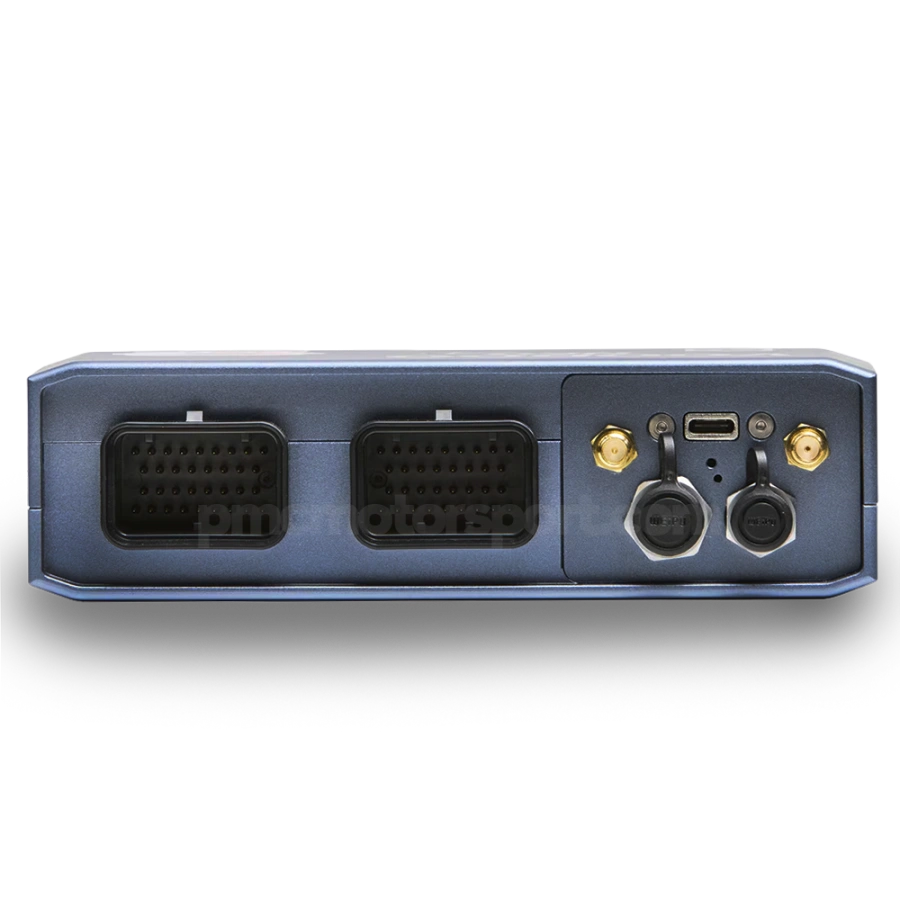

• Łącznie 68 pinów (złącza Link A i B, 34-pinowe typu Superseal)
• Obsługa linii K (K-line)
• Nowe złącze CAN WEIPU, które dostarcza zasilanie do magistrali CAN.
• Wysoce konfigurowalne wejścia/wyjścia (IO), wykorzystujące 2 typy wielofunkcyjnych pinów:
  piny ADIO oraz piny Wtryskiwaczy/Wejść Cyfrowych. Piny te mogą działać jako wejścia lub wyjścia.
• Możliwość zasilania przez kabel USB, co ułatwia aktualizację oprogramowania i wstępną konfigurację na komputerze PC.
• Działa na tym samym, wysoko ocenianym oprogramowaniu PC Link co G4X, co oznacza, że nie musisz uczyć się obsługi nowego programu. W jednym oprogramowaniu możesz otwierać pliki logów i map zarówno z G4X, jak i G5 (mapę z G4X można również załadować do G5 Voodoo Pro)
• Więcej opcji montażu niż kiedykolwiek, z otworami przelotowymi oraz gwintowanymi z boku i od spodu.
• Wszystkie wersje NEO obsługują wtrysk bezpośredni, w tym sekwencyjny wtrysk pośredni/bezpośredni w modelach NEO 4 i 6.

Wymaga zestawów złącz "A" i "B" (brak w zestawie).

Specyfikacja techniczna

Wejścia/Wyjścia

• Sterowanie do 8 cylindrów z wtryskiem pośrednim lub bezpośrednim i bezpośrednim zapłonem, lub 6 cylindrów z sekwencyjnym wtryskiem bezpośrednim/pośrednim, dzięki:
  • 12 pinom wtryskiwaczy
  • 8 pinom zapłonu
  • 6 pinom wyjść pomocniczych (Aux)
  • (4 piny wtryskiwaczy są współdzielone z 4 pinami DI. Każdego pinu można używać tylko jako wtrysku lub DI, nie obu jednocześnie.)
  • 6 pinom ADIO
• Wysoce konfigurowalne wejścia/wyjścia (IO), wykorzystujące 2 typy wielofunkcyjnych pinów: piny ADIO oraz piny Wtryskiwaczy/Wejść Cyfrowych. Piny te mogą działać jako wejścia lub wyjścia.
• ADIO to unikalny typ pinów. ADIO może działać jako wyjście pomocnicze (przełączane lub PWM), jako wejście analogowe lub jako wejście cyfrowe, ale nie może odczytywać sygnału PWM/częstotliwości.
• Neo 6 posiada piny Inj/DI, które są używane jako pin wtryskiwacza, wyjście pomocnicze (Aux) lub pin wejścia cyfrowego. Potrafią one odczytywać sygnał PWM/częstotliwość.
• Wszystkie nieużywane piny wtryskiwaczy/zapłonu mogą zostać wykorzystane jako piny pomocnicze.
• Wszystkie piny zapłonu i wyjść pomocniczych są zabezpieczone przed prądem zwrotnym.
• 3 wejścia analogowe
• 10 wejść cyfrowych
• 4 wejścia temperatury
• 2 wejścia czujnika spalania stukowego (knock)
• 2 wejścia wyzwalające (trigger)
• 1 x kontroler sondy szerokopasmowej lambda
• Sterowanie elektroniczną przepustnicą z podwójnym mostkiem H (Dual H-Bridge)
• Dedykowany pin włącznika zapłonu
• Zasilanie czujników 5V
• CAN 1 przez złącze Weipu. Złącze CAN dostarcza teraz zasilanie i masę.

Komunikacja

• USB-C (kabel w zestawie)
• Zasilanie przez USB
• WiFi: Połącz się bezpośrednio z ECU przez wbudowany punkt dostępu (Access Point) lub dodaj urządzenie do istniejącej sieci (antena w zestawie)
• CAN: Nowe złącze WEIPU dostarcza zasilanie do urządzeń CAN
• Ethernet: Wbudowany port Ethernet, który może działać jak USB. Dodaje również możliwość połączenia z ECU przez sieć.
• GPS: Działa po podłączeniu anteny GPS (antena w zestawie)

Rejestrowanie danych (Data Logging)

• Pojemność rejestrowania 1 GB
• Rejestrowanie przez WiFi
• Max. łączna częstotliwość rejestrowania 100 kHz
• 250 kanałów logowania

Wymiary i waga

• Długość: 107 mm (4,21 cala)
• Szerokość: 158 mm (6,22 cala)
• Max. wysokość boczna: 45 mm (1,77 cala)
• Waga: 730 gramów (25,75 uncji)

Montaż

• 4x gwintowane otwory montażowe M5 po bokach do montażu na wsporniku
• 4x gwintowane otwory montażowe M5 od spodu dla estetycznego montażu
• 4x otwory przelotowe bez gwintu 5,5 mm do montażu przelotowego (przeznaczone do śrub M5)
