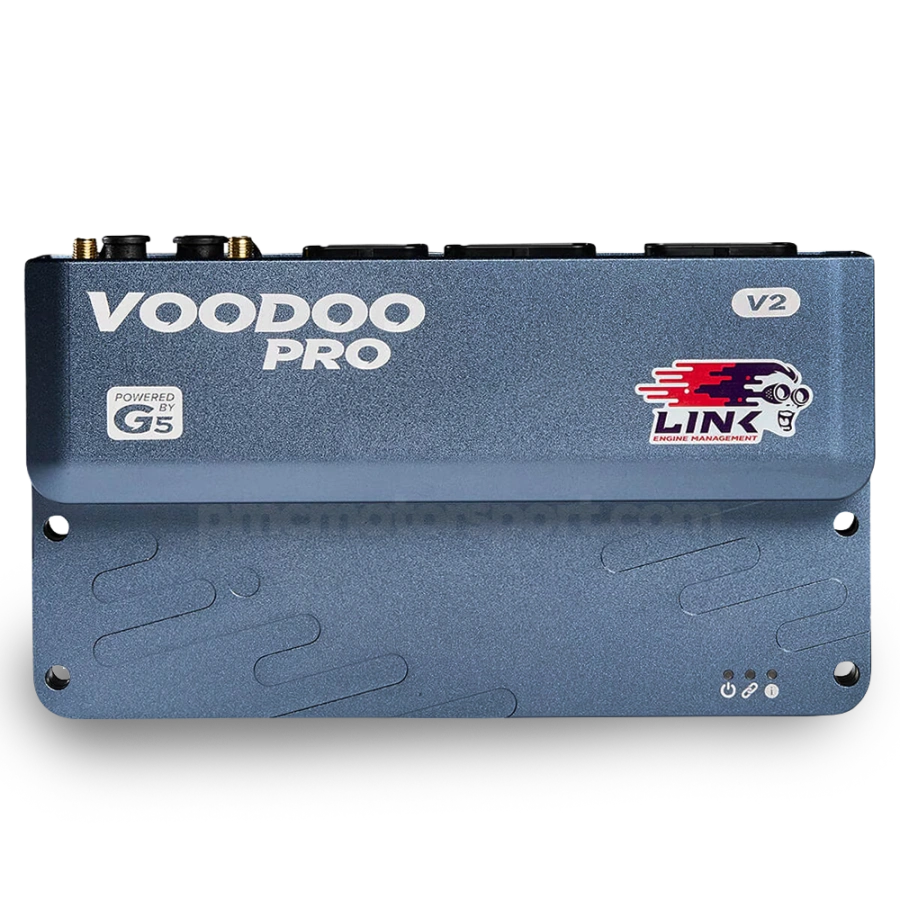

Link G5 Voodoo Pro

G5 Voodoo Pro oddaje prawdziwą magię w Twoje ręce i otwiera nowy świat możliwości dzięki zdolności do sterowania wtryskiem pośrednim oraz bezpośrednim, większej liczbie wyjść wtryskiwaczy i zapłonu, zaawansowanej komunikacji oraz wielu innym funkcja.

Dzięki 12 wyjściom wtrysku, 8 zapłonu oraz 4 wielofunkcyjnym (wtrysk, zapłon, aux) (łącznie 24), G5 Voodoo Pro może obsługiwać do:

· 12 cylindrów z wtryskiem pośrednim lub bezpośrednim i bezpośrednim zapłonem, lub

· 8 cylindrów z sekwencyjnym wtryskiem bezpośrednim/pośrednim i bezpośrednim zapłonem.

Obsługiwana liczba cylindrów zależy od typu i liczby zastosowanych pomp paliwa.

G5 Voodoo Pro współpracuje z wieloma pojazdami,

W zestawie:

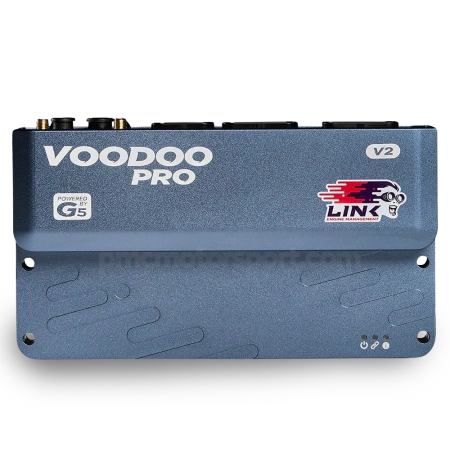

· Komputer (ECU) G5 Voodoo Pro

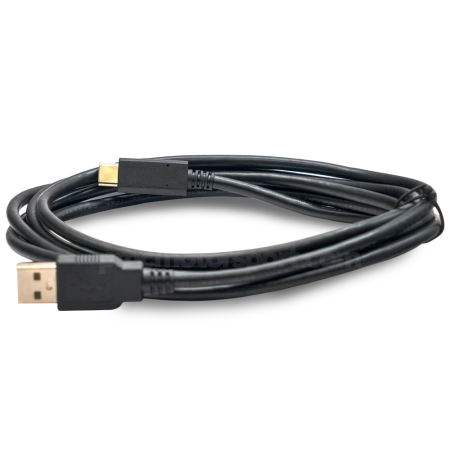

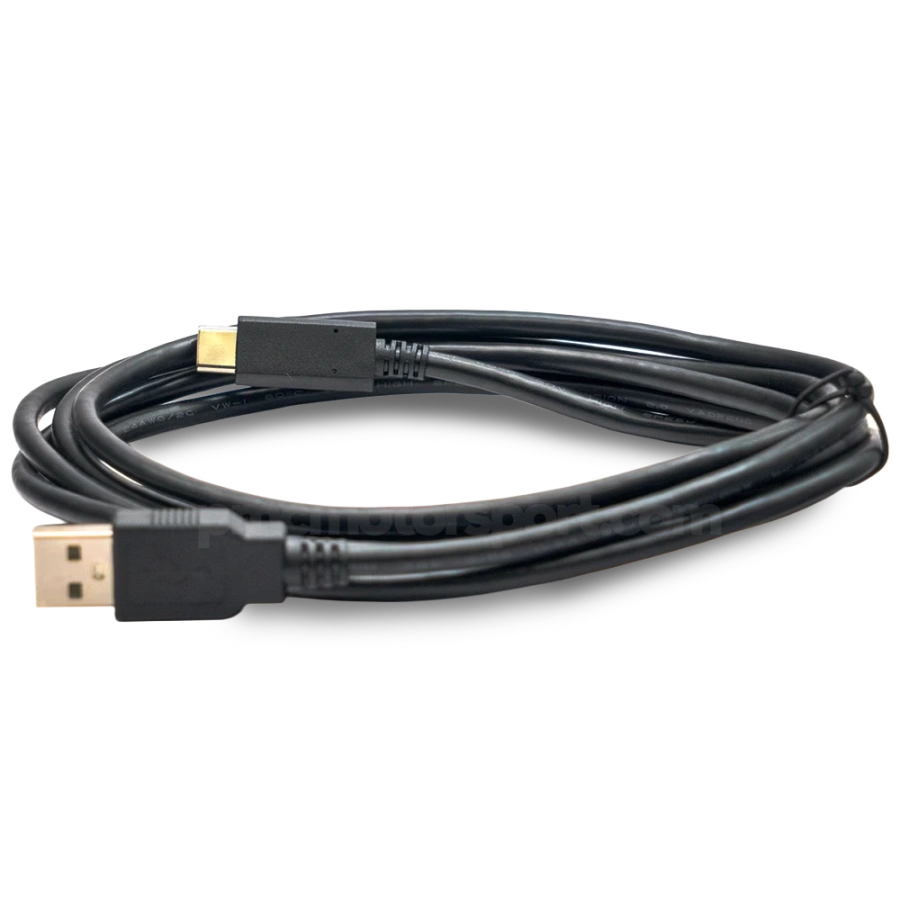

· Kabel połączeniowy USB-C

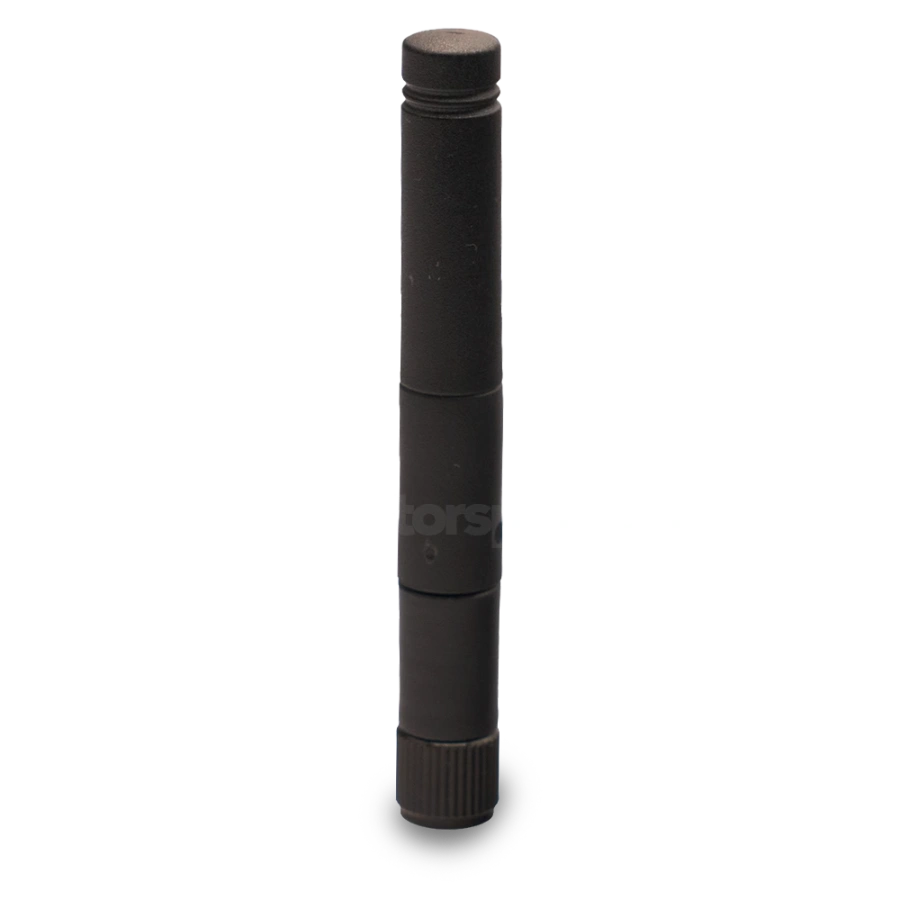

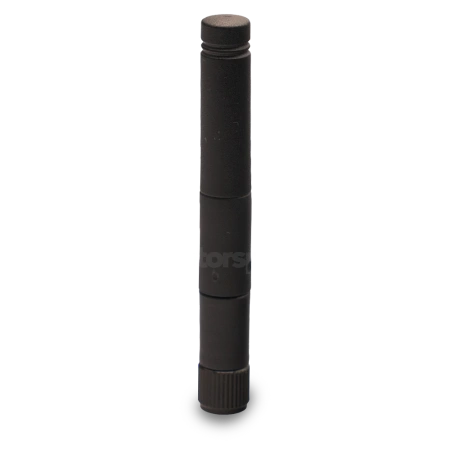

· Antena Wi-Fi

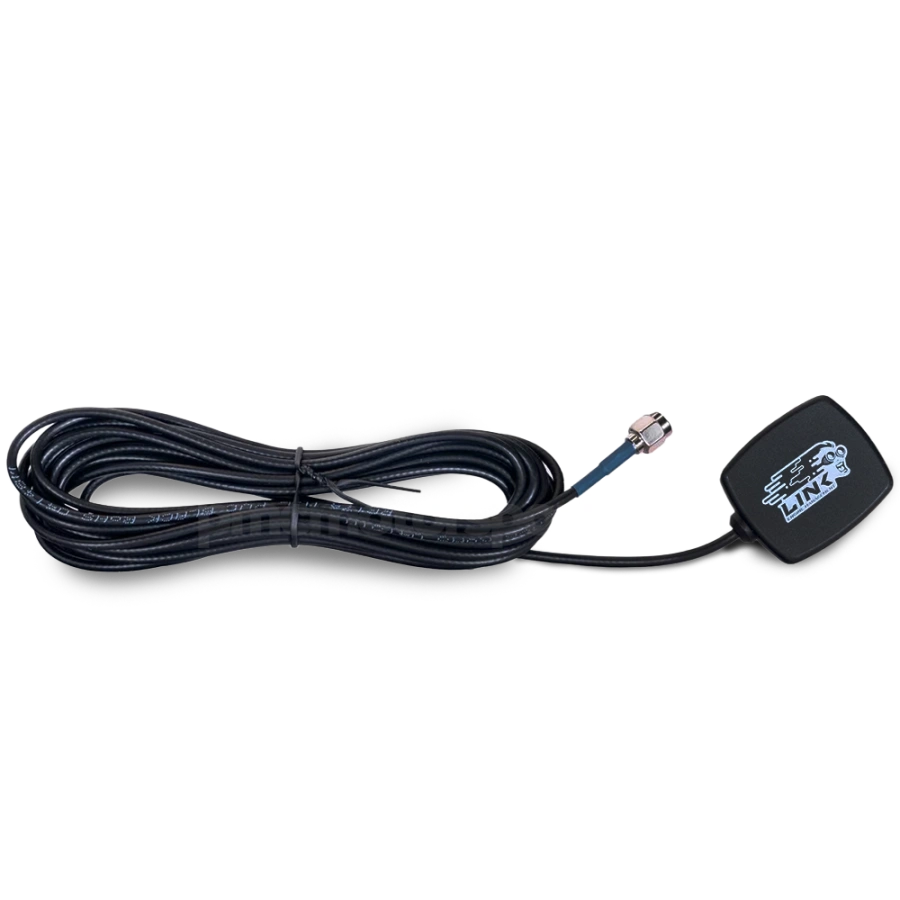

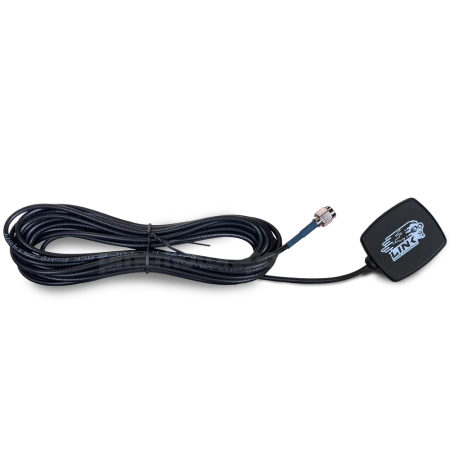

· Antena GPS 4m (montaż magnetyczny lub na klej)

· Zaślepki przeciwkurzowe USB-C i SMA

· Przewodnik szybkiego startu QuickStart (A5)

· Tabela wejść/wyjść dla instalatora (A3)

· Śruby montażowe

· Naklejki Link

Cechy:

· 12 wyjść wtrysku, 8 zapłonu i 4 wielofunkcyjne (wtrysk, zapłon, aux) (łącznie 24)

· Opłacalne rozwiązanie do sprawdzanego sterowania wtryskiem bezpośrednim (DI) na maksymalnie 12 wyjściach wtrysku (przy użyciu zewnętrznego modułu sterującego OEM lub poinstalacyjnego - więcej informacji o pracy z DI tutaj) https://kb.linkecu.com/di-kb/latest/working-with-direct-injection

· Wbudowane Wi-Fi z połączeniem PC Link w czasie rzeczywistym

· Wbudowany system pozycjonowania globalnego (GPS) do 50Hz

· Wbudowany port Ethernet, najszybszy i najbardziej stabilny sposób na przeglądanie lub pobieranie logów danych, kalibrację i strojenie ECU.

· Wysoce konfigurowalne wejścia/wyjścia (IO), teraz z wykorzystaniem ośmiu pinów ADIO.

· Podwójny wbudowany cyfrowy kontroler sondy szerokopasmowej LSU 4.9.

· Podwójne wbudowane mostki H obsługujące m.in. elektroniczną przepustnicę (Drive by Wire) oraz niskoprądowe elektroniczne zawory wastegate (E-Wastegate).

· 1 GB wbudowanej pamięci rejestrowania danych (logowania).

· Wszystkie mapy z G4X i G5 są kompatybilne z G5 Voodoo Pro.

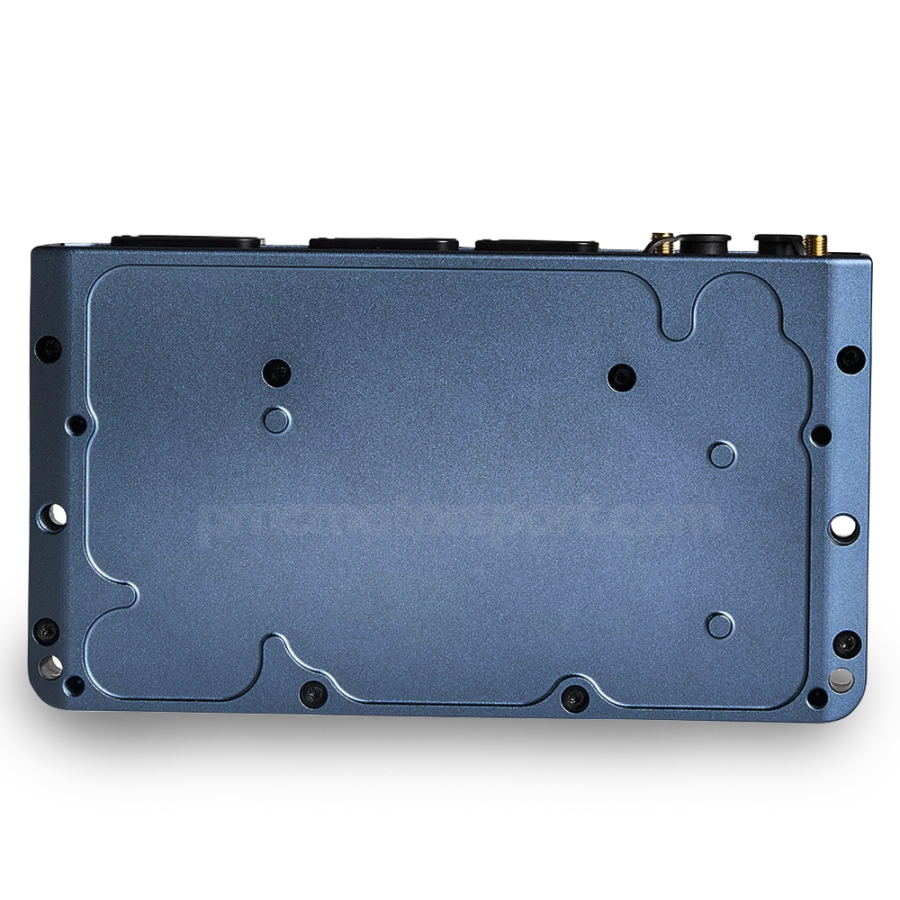

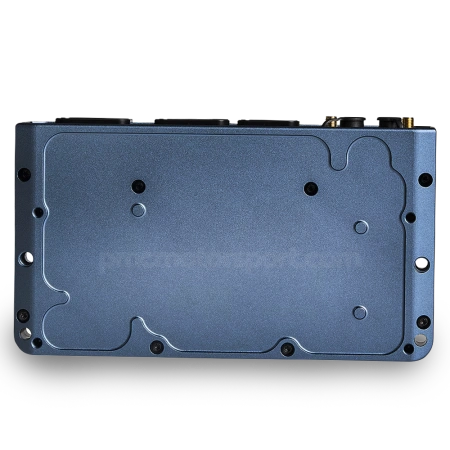

· Obudowa wykonana w technologii CNC, szczelnie zamknięta.

Specyfikacja techniczna

Wyjścia

· 12 wyjść wtryskiwaczy

· 8 wyjść zapłonu

· 4 wyjścia podwójnej roli wtrysk/zapłon

· 6 wyjść pomocniczych (Aux)

· Zasilanie czujników +5V

· Każdy nieużywany pin wtryskiwacza/zapłonu może być użyty jako pin pomocniczy

· Wszystkie piny zapłonu i pomocnicze są zabezpieczone przed prądem zwrotnym (flyback).

Wejścia

· 10 wejść cyfrowych

· 4 wejścia temperatury

· 14 wejść analogowych

· 2 wejścia wyzwalające (trigger)

· 2 wejścia czujnika spalania stukowego (knock)

Wejścia/Wyjścia

· 8 podwójnych pinów ADIO

Komunikacja

· USB-C (kabel w zestawie)

· Połącz się bezpośrednio z ECU przez wbudowany punkt dostępowy Wi-Fi lub dodaj urządzenie do istniejącej sieci (Antena w zestawie)

· Podwójna magistrala CAN (CAN 1 na złączu CAN, CAN 2 na złączu E)

· GPS (antena w zestawie)

· Ethernet z obsługą połączenia łańcuchowego (daisy chain)

Wymiary i waga

· Głębokość: 109,2 mm (4,3 cala)

· Szerokość: 193,5 mm (7,6 cala)

· Max. wysokość: 45,0 mm (1,8 cala)

· Waga: 768g (27 uncji)

Łączność

G5 Voodoo Pro obsługuje następujące standardy komunikacji:

· USB-C

· Wi-Fi

· CAN

· GPS

· Ethernet

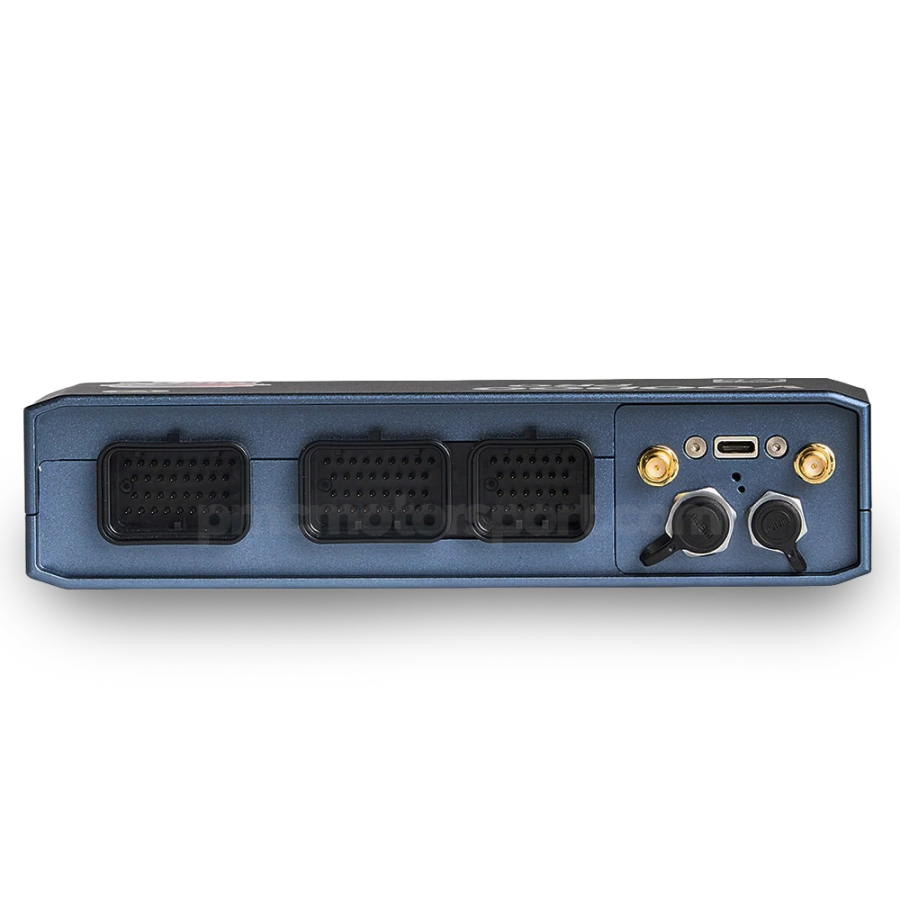

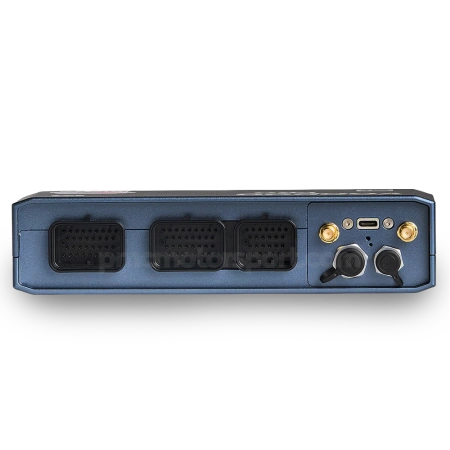

G5 Voodoo Pro wykorzystuje złącza Superseal A, B i E. Złącza A i B mają układ pinów zbliżony do platform G4X i G5 Voodoo Neo.

Połączenie z ECU jest teraz możliwe za pomocą standardowego kabla USB-C, ewentualnie przez Wi-Fi lub Ethernet. Łączność GPS można zainicjować, dodając po prostu antenę GPS.
