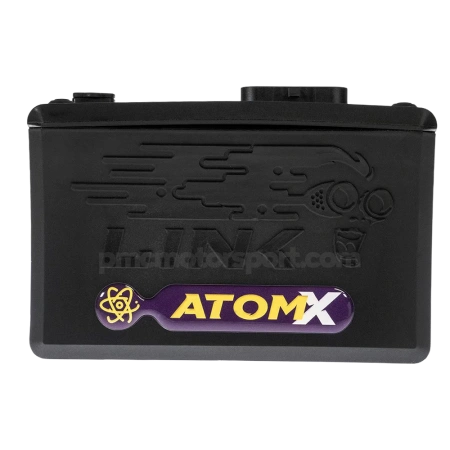

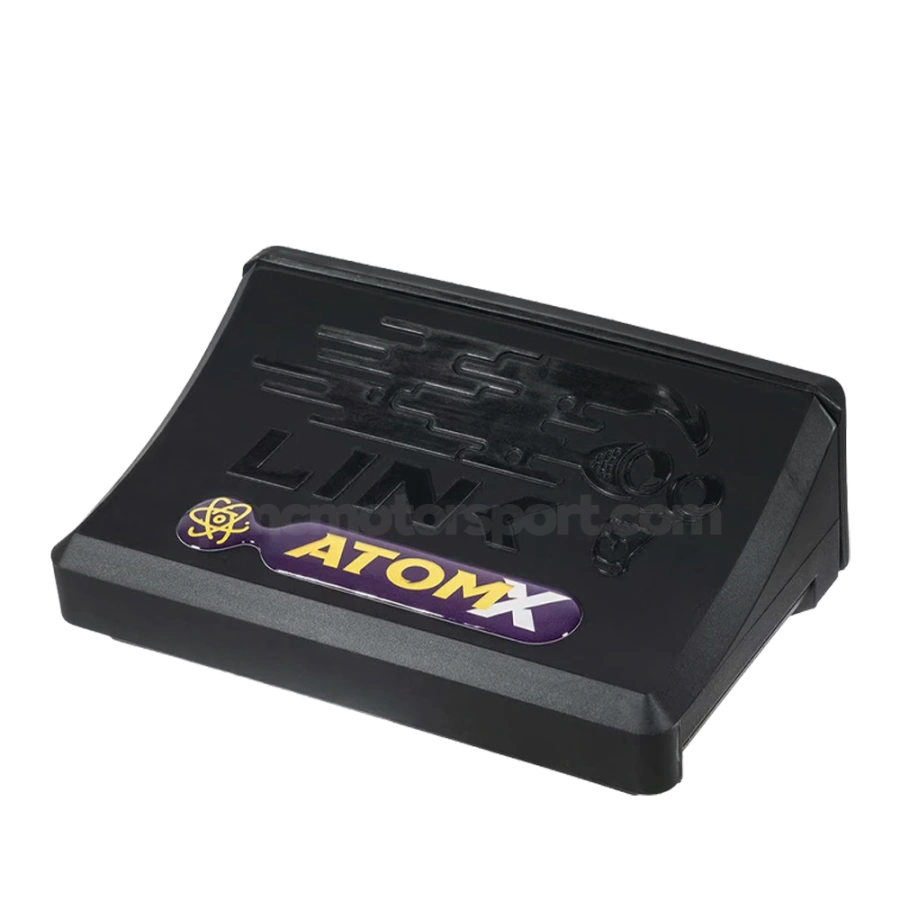

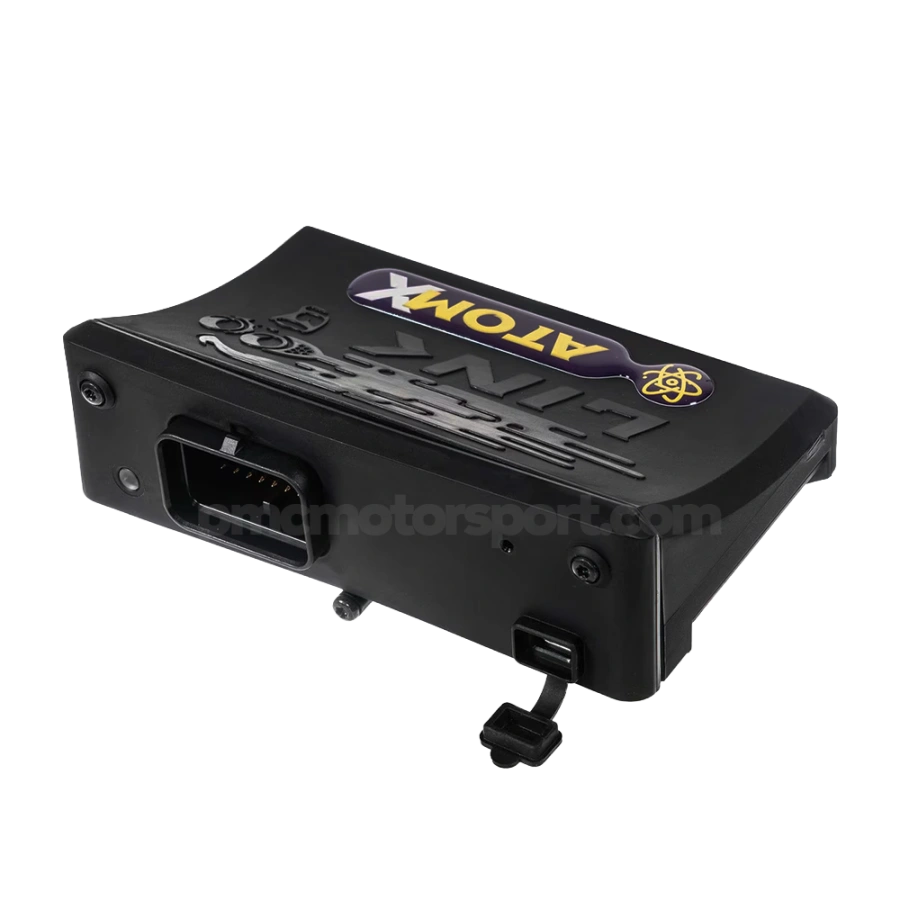

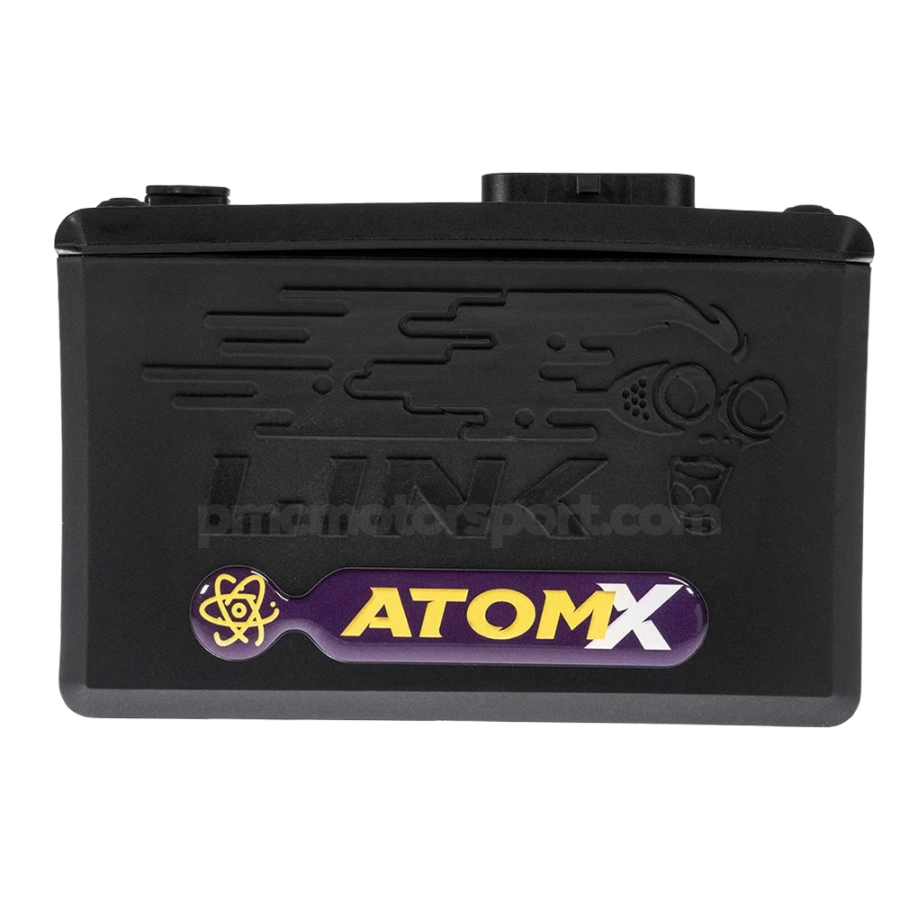

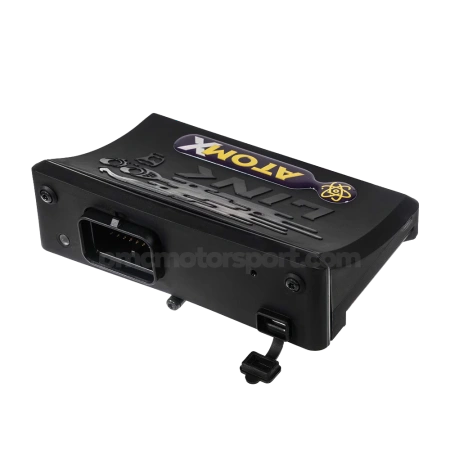

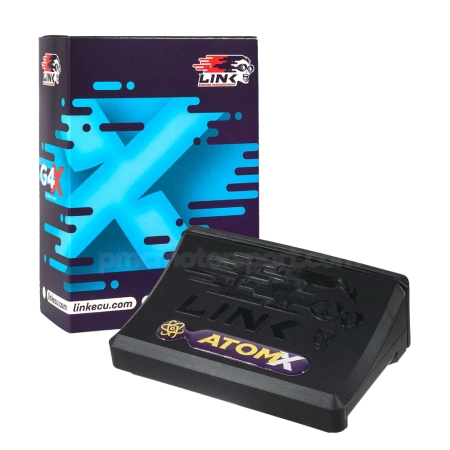

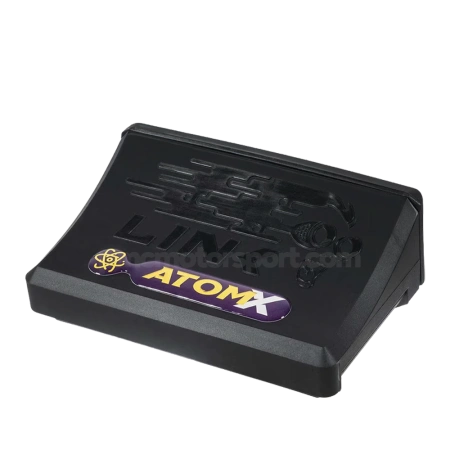

Link G4X AtomX ECU
- Samodzielny sterownik (standalone ECU) G4X AtomX z czterema wyjściami paliwowymi i czterema wyjściami zapłonowymi, zaprojektowany jako kompaktowe rozwiązanie podstawowe do zarządzania silnikiem ze skoncentrowanym zestawem wejść/wyjść (I/O).
Link G4X AtomX ECU
Jako podstawowy model ECU w ofercie Link, AtomX zapewnia sprawdzoną wydajność w kompaktowej i wszechstronnej obudowie, oferując wyjątkowy stosunek jakości do ceny.
Dzieląc tę samą, zdobywającą mistrzostwa architekturę G4X co reszta serii, AtomX gwarantuje to samo sprawdzone doświadczenie podczas strojenia i niezawodność, którym ufają entuzjaści i profesjonalni tunerzy na całym świecie.
AtomX dzieli ten sam procesor, oprogramowanie układowe (firmware), oprogramowanie PC i standardowy zestaw funkcji G4X, które można znaleźć w całej serii G4X. Funkcje te obejmują magistralę CAN, Flex Fuel, elastyczne ograniczniki ochrony silnika, sterowanie klawiaturą CAN, sterowanie doładowaniem w pętli otwartej (Open Loop), wbudowany oscyloskop sygnału wyzwalającego (Trigger), wyjście danych OBDII, ciągłą korekcję barometryczną, kompatybilność z wyświetlaczami akcesoryjnymi (dash) oraz 512 MB pamięci na logi (rejestrowanie danych).
Zaprojektowany do projektów, które nie wymagają rozbudowanych wejść/wyjść (I/O) ani zaawansowanych funkcji motorsportowych, AtomX zapewnia wszystkie podstawowe elementy niezbędne do niezawodnego zarządzania silnikiem o wysokich osiągach. Obsługuje szeroki zakres strategii strojenia, w tym VE (Volumetric Efficiency) i tradycyjne modelowanie paliwa, indywidualne korekty dla cylindrów, podwójne mapy paliwa i zapłonu, sterowanie doładowaniem oraz zaawansowane strategie ochrony silnika.
AtomX to idealne rozwiązanie dla konstrukcji wymagających sprawdzonej wydajności zarządzania silnikiem i podstawowej funkcjonalności G4X w kompaktowym i ekonomicznym pakiecie.
Obsługiwane modele |
AtomX może sterować maksymalnie 2 wirnikami (Wankel) lub 4 cylindrami z wtryskiem sekwencyjnym i bezpośrednim zapłonem. |
Cechy
AtomX to podstawowy model ECU oferujący wszystkie główne funkcje G4X, w tym:
Funkcje ECU |
8 niestandardowych bloków matematycznych (do 30 znaków) Flex Fuel (obsługa paliwa etanolowego) Oscyloskop sygnału wyzwalającego (Trigger Oscilloscope) Elastyczne ograniczniki ochrony silnika Sterowanie klawiaturą CAN Sterowanie doładowaniem w pętli otwartej (Open Loop) z maksymalnie trzema przełączanymi tabelami Sterowanie fazami rozrządu typu włącz/wyłącz (styl VTEC) Kompatybilność ze wszystkimi wiodącymi wyświetlaczami akcesoryjnymi (dash) przez magistralę CAN lub port szeregowy. 512 Megabajtów wbudowanej pamięci rejestrowania danych (logowania) |
Funkcje Motorsportowe |
Ograniczone sterowanie zmianą biegów (Gear Shift Control) |
Specyfikacja techniczna
AtomX to idealne rozwiązanie do projektów, które nie wymagają rozbudowanych wejść/wyjść (I/O).
Wyjścia |
4 wyjścia wtryskiwaczy 4 wyjścia zapłonu 4 wyjścia pomocnicze (Aux) Zasilanie czujników +5V Nieużywane wyjścia wtryskiwaczy/zapłonu mogą zostać użyte jako wyjścia pomocnicze |
Wejścia |
2 wejścia cyfrowe 2 wejścia temperatury 3 wejścia analogowe 2 wejścia wyzwalające (trigger) 1 wejście czujnika spalania stukowego (knock) Nieużywane wejścia temperatury i analogowe mogą być używane jako wejścia cyfrowe |
Komunikacja |
1 kanał magistrali CAN Złącze do strojenia Mini-B USB |
Rejestrowanie danych |
512 MB wbudowanej pamięci do rejestrowania (logowania) Maksymalna łączna częstotliwość rejestrowania: 100 kHz 250 kanałów logowania |
Wymiary produktu |
90 mm (dł.) x 130 mm (szer.) x 45 mm (wys.) 3.54 in (dł.) x 5.12 in (szer.) x 1.77 in (wys.) |
Waga produktu |
180 gramów (6.35 uncji) |
Materiał |
Obudowa z nylonu wzmocnionego włóknem szklanym |
Parametry elektryczne |
Zakres napięcia roboczego: 6.5-24V Maksymalne napięcie wejściowe: 36V Maksymalny ciągły pobór prądu: 3A Prąd roboczy: 200mA |
Różne |
Standard produkcji ISO 13485 Zakres temperatury otoczenia: od -30 do 90°C |

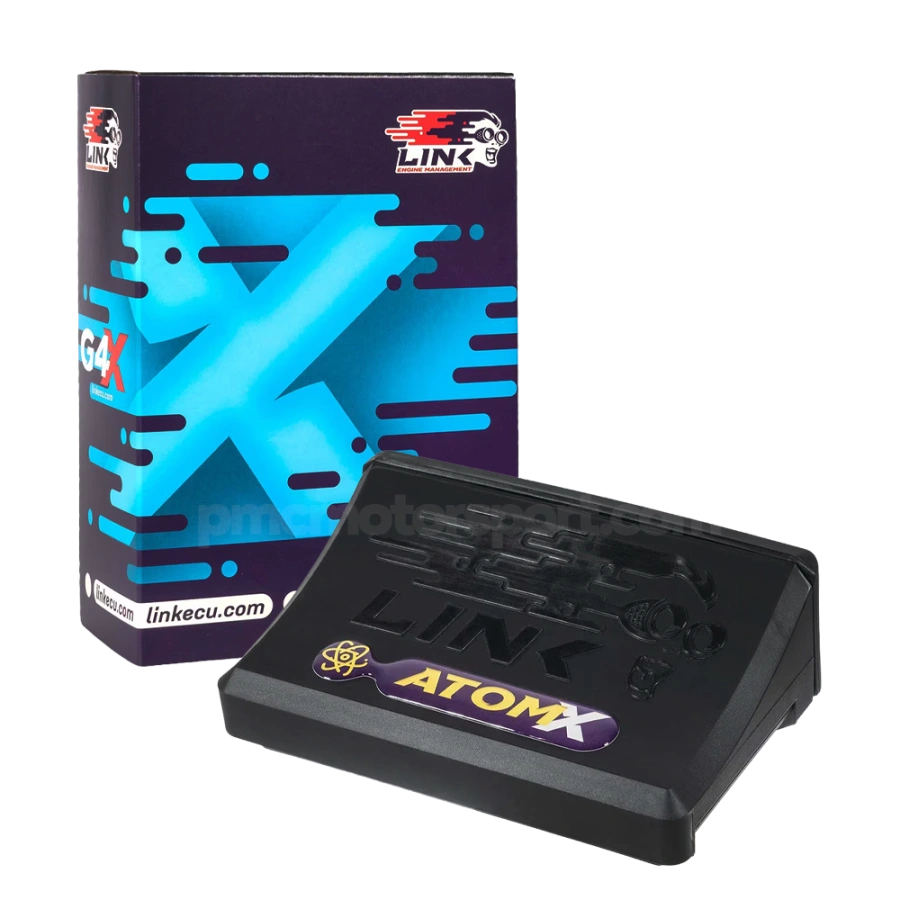

Zawartość zestawu |
Komputer (ECU) AtomX G4X Przewodnik szybkiego startu Uchwyt montażowy Kabel USB do strojenia Naklejki LinkECU |

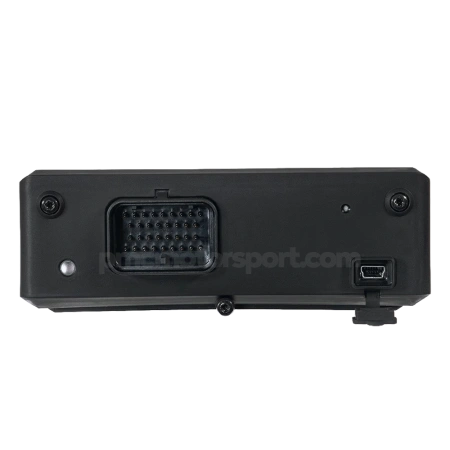

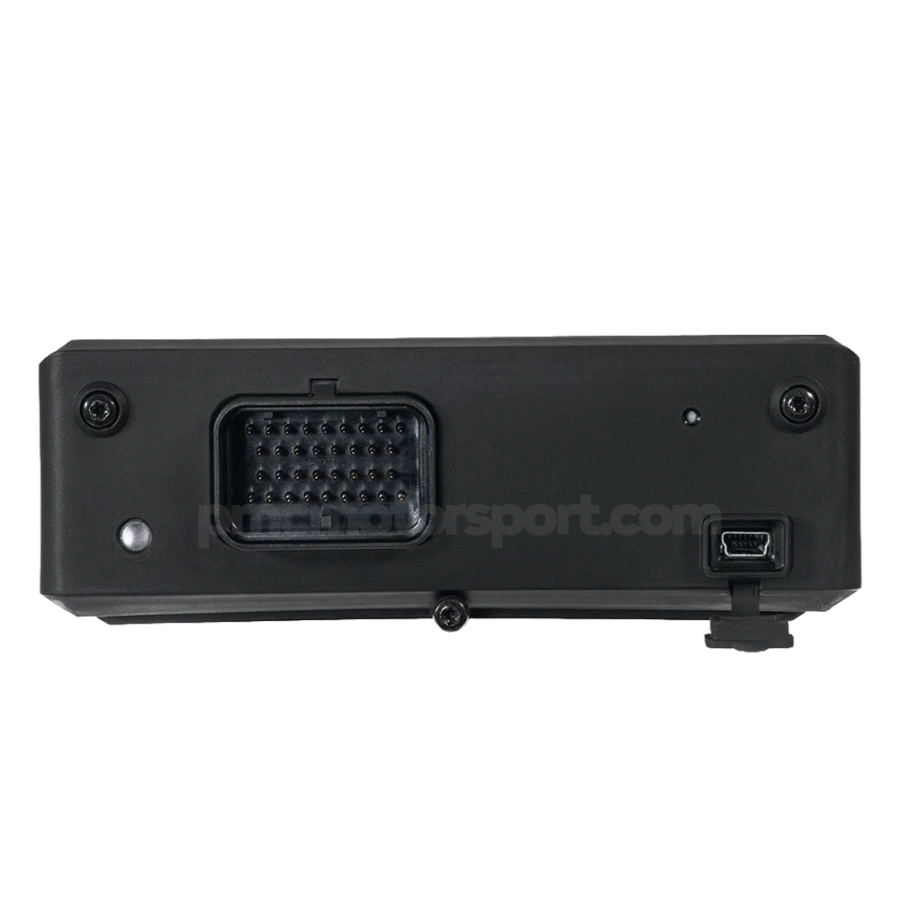

Złącze |
Superseal 4 rzędy 34 pozycje Numer części 4-1437290-0 |
