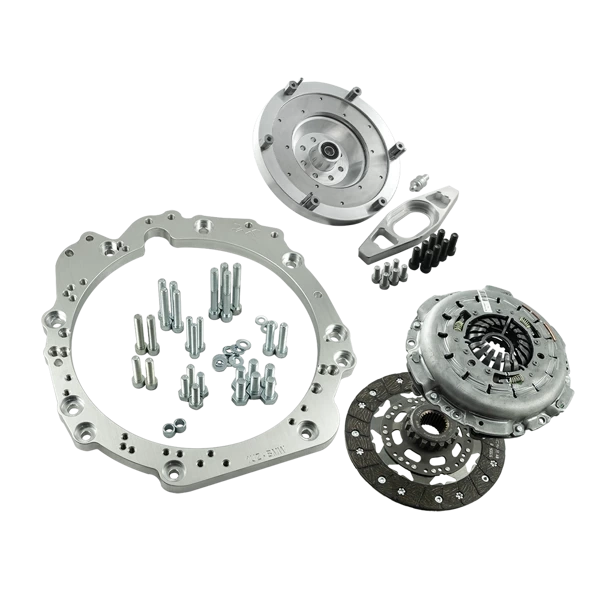

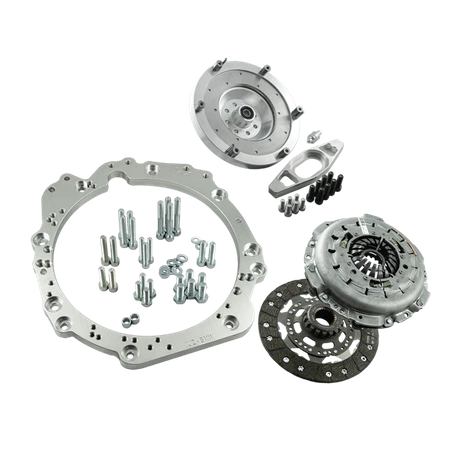

Kompletter Stage 2 Kupplungssatz für den Motor-Swap / Umbau des Toyota / Lexus V8 UZ 1UZ-FE 3UZ-FE Motors mit dem 6-Gang-Schaltgetriebe ZF GS6-53DZ HGD / JGA / HGA aus BMW Dieselmodellen mit M57N / M57N2 (E60 / E61 530d, E46 330d), einschließlich der Allradversionen xDrive GS6X53DZ HGE / JGB. Das Kit beinhaltet eine Getriebeadapterplatte, ein maßgefertigtes PMC Motorsport Schwungrad für 215-mm-Zweischeibenkupplungen sowie eine Sachs XTend 3000 950 709 2-Scheiben-Kupplung aus dem BMW E9x M3 V8 – selbstnachstellende Druckplatte, zwei Kupplungsscheiben sowie Ausrücklager mit Ausrückgabel. Das maximale Drehmoment des Satzes beträgt 700 Nm (516 lb⋅ft). Die ideale Lösung für anspruchsvolle Performance-Projekte – für Straße, Driftsport und Motorsport.
Planen Sie einen Toyota / Lexus V8 UZ 1UZ 3UZ Swap in Ihrem BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Unsere Adapterplatte ist die bewährte Lösung. Ersetzen Sie das Automatikgetriebe durch ein robustes BMW Schaltgetriebe und erschließen Sie neue Potenziale.
PMC Motorsport Adapterplatten ermöglichen nicht nur die einfache Umrüstung von Automatik auf Handschaltung bei Fahrzeugen mit Toyota / Lexus V8 UZ Triebwerk, sondern unterstützen auch professionelle UZ Umbauten in BMW sowie Fahrzeugen von Nissan oder Mazda.
Aluminium-Getriebeadapterplatte, konstruiert für eine möglichst unkomplizierte Montage ohne radikale Eingriffe wie das Abtrennen der Getriebeglocke – es muss lediglich eine Öffnung für den Anlasser eingearbeitet werden. Custom-Schwungräder für PMC Motorsport Adapter werden aus hochfestem Aluminium mit austauschbarer Reibfläche gefertigt und vor dem Versand präzise gewuchtet. Schwungrad ausgelegt für die Sachs XTend 3000 950 709 (3000.950.709-S) 215 mm (8,46") 2-Scheiben-Kupplung aus dem BMW E9x M3 V8. Zwei Reibscheiben übertragen spürbar mehr Drehmoment als eine Einscheibenkupplung gleichen Durchmessers, während der Fahrkomfort dank der selbstnachstellenden Kupplungsdruckplatte erhalten bleibt. Adapterstärke: 20 mm (0,78").
Getriebeadapter von PMC Motorsport stehen für höchste Präzision und Verarbeitungsqualität. Modernstes 3D-Scanning und Qualitätsprüfungen mittels Koordinatenmessarm garantieren absolute Passgenauigkeit. Die Fertigung auf hochmodernen CNC-Maschinen gewährleistet eine perfekte Koaxialität zwischen Kurbelwelle und Getriebeeingangswelle – die Grundlage für maximale Haltbarkeit des Antriebsstrangs.

Unsere komplette Fertigung und die F&E-Entwicklungsabteilung befinden sich in Polen. Über 90 % der Teile werden direkt in unserem Werk gefertigt.
Das PMC Motorsport Team hilft Ihnen gerne bei der Auswahl des passenden Sets und steht Ihnen bei Fragen zur Montage mit kompetentem technischem Support zur Seite. Kontaktieren Sie uns unkompliziert über das Kontaktformular.
Alle Komponenten unserer Kits sind auf Wunsch auch einzeln erhältlich.

Tausende gefertigte Adapterplatten und zufriedene Kunden rund um den Globus.
PMC Motorsport Adapter werden sowohl in straßenzugelassenen Alltagsfahrzeugen als auch in kompromisslosen Rennfahrzeugen erfolgreich eingesetzt.
Höchste Qualität steht bei uns an erster Stelle. Nach jedem Bearbeitungsschritt durchläuft jedes Bauteil eine strenge Qualitätsprüfung. Jedes gefertigte Produkt wird mit einer individuellen Seriennummer laserbeschriftet.
Geprüfte Qualität zertifiziert nach PN-EN ISO 9001:2015.

Wir versenden unsere Produkte weltweit. In EU-Länder (ausgenommen Inseln) und nach Großbritannien werden die Versandkosten automatisch berechnet. Für alle weiteren Destinationen ermittelt unser Team nach Bestelleingang die günstigsten Versandkonditionen. Sie erhalten daraufhin eine Bestätigungs-E-Mail mit den Gesamtkosten.
ACHTUNG: Die ausgewiesenen Versandkosten und Artikelpreise enthalten keine Einfuhrabgaben oder Zölle, die im Empfängerland erhoben werden können.
0% MwSt. für Gewerbekunden mit aktiver EU-USt-IdNr. (B2B-Bestellungen außerhalb Polens) sowie für Exportlieferungen in Drittländer außerhalb der EU.
Nach erfolgreicher VIES-Prüfung passen wir die Bestellung an und ziehen die Mehrwertsteuer ab.
| Kompatible Motoren: | Toyota / Lexus V8 UZ Toyota / Lexus 1UZ-FE Toyota / Lexus 3UZ-FE |
| Kompatible Getriebe: |
ZF S6-53 GS6-53DZ 6-Gang ZF S6-53 GS6-53DZ HGD (THGD) BMW M57N / M57N2 E60 530d ZF S6-53 GS6-53DZ JGA (TJGA) BMW M57N / M57N2 E60 530d ZF S6-53 GS6-53DZ HGA (THGA) BMW M57N E46 330d ZF S6X53 GS6X53DZ HGE (THGE) BMW M57N / M57N2 E60 530xd ZF S6X53 GS6X53DZ JGB (TJGB) BMW M57N / M57N2 E60 530xd |

PMC Motorsport Komponenten sind speziell für den Motorsport und den Rennstreckeneinsatz entwickelt.
Die Montage muss durch geschultes Fachpersonal mit Fachwissen im Bereich Motorumbauten und Motorsportanpassungen in einer entsprechend ausgestatteten Werkstatt erfolgen.

Die Montageanleitung beschreibt die grundlegenden Schritte zur mechanischen Verbindung von Motor und Getriebe außerhalb der Fahrzeugkarosserie.
Je nach Zielfahrzeug können zusätzliche Anpassungsarbeiten erforderlich sein, wie etwa Motorhalterungen, Getriebelager, Anpassung der Spritzwand, des Getriebetunnels oder Kürzung/Verlängerung der Kardanwelle.

Unsere Adapterplatten werden aus vollständig recycelbaren Werkstoffen gefertigt.
Für die Montage des Schwungrads werden der originale Automatik-Zahnkranz (Flexplate) Toyota / Lexus OE 32101-50010 sowie die 4,5-mm-Distanzscheibe zwischen Motorblock und Zahnkranz, Toyota OE 32116-50010 (nicht im Lieferumfang enthalten), benötigt. Das Schwungrad wird mit den mitgelieferten Schrauben mit einem Anzugsdrehmoment von 72 Nm (53,1 lb⋅ft) unter Verwendung von Schraubensicherung an der Kurbelwelle befestigt. Ausrücklager und Ausrückgabel sind im Lieferumfang enthalten – montieren Sie die Ausrückgabel auf der höheren Position des Ausrücklagers. Das Ausrücklager aus dem Sachs XTend Satz muss um 5 mm gekürzt werden – siehe nachstehende Abbildungen. Das Getriebe GS6-53DZ HGA (E46 330d) wird an die Adapterplatte analog zum M57 GS5-39DZ Getriebe montiert – entsprechend der Abbildung für das M57 Getriebe; Getriebe HGD, JGA, HGE und JGB hingegen nach der Abbildung für das M57N Getriebe. Es muss der originale Anlasser von Toyota UZ (OE, nicht im Lieferumfang) verwendet werden.





Für Toyota / Lexus V8-Motoren der UZ-Baureihe: 1UZ-FE (u.a. Lexus LS 400, SC 400, GS 400, Toyota Celsior, Crown, Soarer, Aristo) und 3UZ-FE (u.a. Lexus LS 430, GS 430, SC 430, Toyota Soarer, Crown Majesta).
Für das 6-Gang-Schaltgetriebe ZF GS6-53DZ aus BMW-Fahrzeugen mit M57N / M57N2 Motor in den Varianten HGD (THGD) und JGA (TJGA) – E60 / E61 530d – sowie HGA (THGA) – E46 330d, und für die xDrive-Getriebe GS6X53DZ HGE (THGE) und JGB (TJGB) – E60 530xd. Nabenprofil Getriebeeingangswelle: 32,5x35-26N.
Das ZF GS6-53DZ HGA Getriebe wird an der Adapterplatte nach dem gleichen Lochmuster wie das M57 GS5-39DZ Getriebe befestigt – siehe Abbildung in der Montageanleitung. Alle anderen Getriebe (HGD, JGA, HGE, JGB) werden nach der Anleitung für das M57N Getriebe montiert.
Nein. Der Adapter wurde so konstruiert, dass die Getriebeglocke nicht abgeschnitten werden muss – es muss lediglich eine Aussparung für den Anlasser geschaffen werden.
Der Automatik-Zahnkranz (Flexplate) Toyota / Lexus UZ, OE 32101-50010, und die 4,5-mm-Distanzscheibe zwischen Kurbelgehäuse und Zahnkranz, Toyota OE 32116-50010. Zudem ein zum Getriebe passender Kupplungsnehmerzylinder sowie der OEM Toyota UZ Anlasser. Diese Bauteile gehören nicht zum Lieferumfang.
Die Sachs XTend 3000 950 709 (3000.950.709-S) 2-Scheiben-Kupplung aus dem BMW E9x M3 V8 (Durchmesser 215 mm / 8,46"): selbstnachstellende Druckplatte, zwei Reibscheiben mit 32,5x35-26N Verzahnung (26 Zähne) für das ZF GS6-53DZ Getriebe sowie Ausrücklager mit Ausrückgabel.
Das maximal übertragbare Drehmoment dieses Kupplungssatzes liegt bei 700 Nm (516 lb⋅ft).
Ja. Bei der Verwendung dieses Zweischeiben-Setups muss das Ausrücklager aus dem Sachs XTend Satz um 5 mm gekürzt werden, und die Ausrückgabel muss an der höheren Aufnahme des Lagers positioniert werden. Die genaue Vorgehensweise entnehmen Sie den Grafiken in der Montageanleitung.
Der originale Anlasser von Toyota UZ (OE). Der Anlasser ist nicht im Lieferumfang enthalten.
Aluminium-Getriebeadapterplatte inkl. Befestigungsschrauben, maßgefertigtes PMC Motorsport Schwungrad für 215-mm-Zweischeibenkupplung mit auswechselbarer Reibfläche, Kurbelwellenschrauben, Schrauben für die Kupplungsdruckplatte sowie den Sachs XTend 3000 950 709 Kupplungssatz (Druckplatte, zwei Scheiben) inklusive Ausrückmechanismus (Ausrücklager und Ausrückgabel). Der Kupplungsnehmerzylinder ist nicht enthalten.
Ja. Jedes Teil ist einzeln bestellbar – ebenso das Bundle aus Adapterplatte und Schwungrad ohne Kupplungssatz.
Nein. In den Produktpreisen und Versandkosten sind eventuell anfallende Zölle und Einfuhrabgaben des Ziellandes nicht enthalten.
Ja, als gewerblicher Kunde innerhalb der EU (außerhalb Polens) mit gültiger und im VIES-System bestätigter USt-IdNr. oder bei Ausfuhrlieferungen in Länder außerhalb der EU.
Die Anleitung konzentriert sich ausschließlich auf die physische Verbindung von Motor und Getriebe außerhalb des Fahrzeugs. Karosserieseitig können fahrzeugspezifische Anpassungen erforderlich sein (Motorlagerung, Spritzwand, Kardantunnel, Kardanwellenlänge). Wir empfehlen den Einbau durch einen Fachbetrieb.
Bitte beachten Sie, dass ein leichtes Einmassenschwungrad ein extrem spontanes Ansprechverhalten gewährleistet, jedoch auf die serienmäßigen Schwingungsdämpfer verzichtet. Durch diesen direkten Kraftschluss können mechanische Rasselgeräusche des Getriebes im Leerlauf deutlicher hörbar werden. Dies stellt eine normale und im Motorsport typische Begleiterscheinung einer kompromisslos starren Antriebsanbindung dar.
Bell housing : 1067 401 061 / 1067301061
Sticker number: 1067 010 001 / 23.00-7522202 / 23 00 7522202 / 23007522202
Bell housing : 1067 401 061 / 1067301061
Sticker number: 1067 012 001 / 23.00-7522203 / 23 00 7522203 / 23007522203
