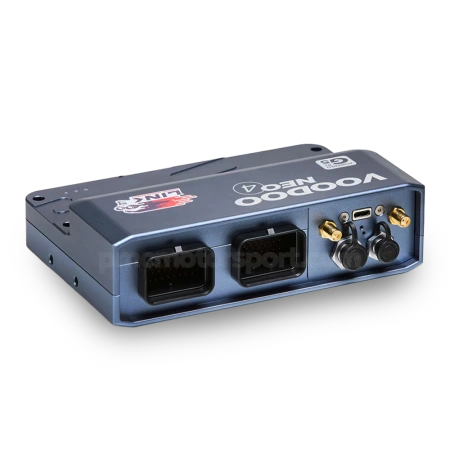

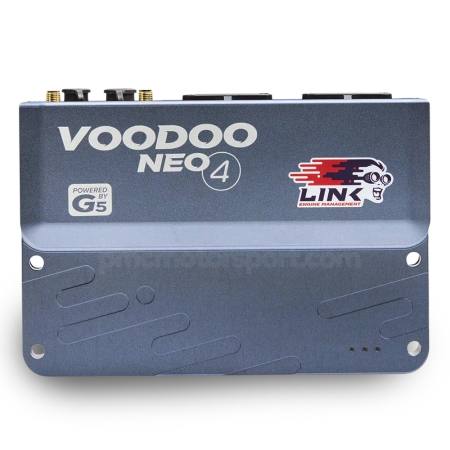

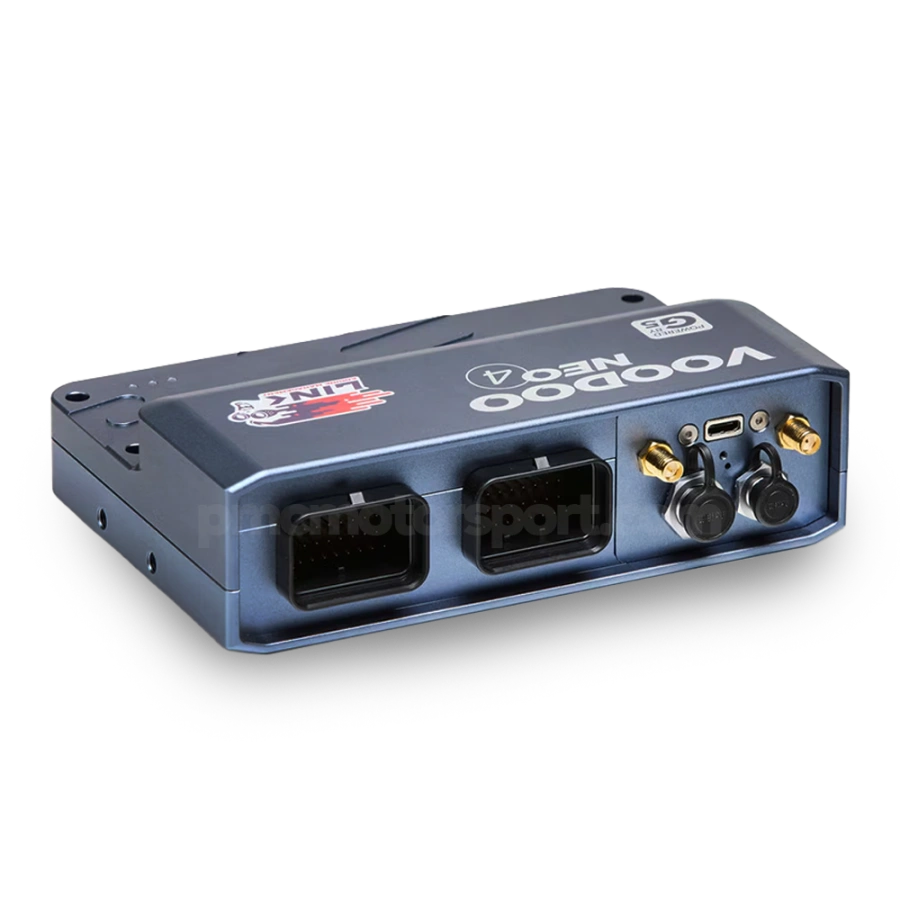

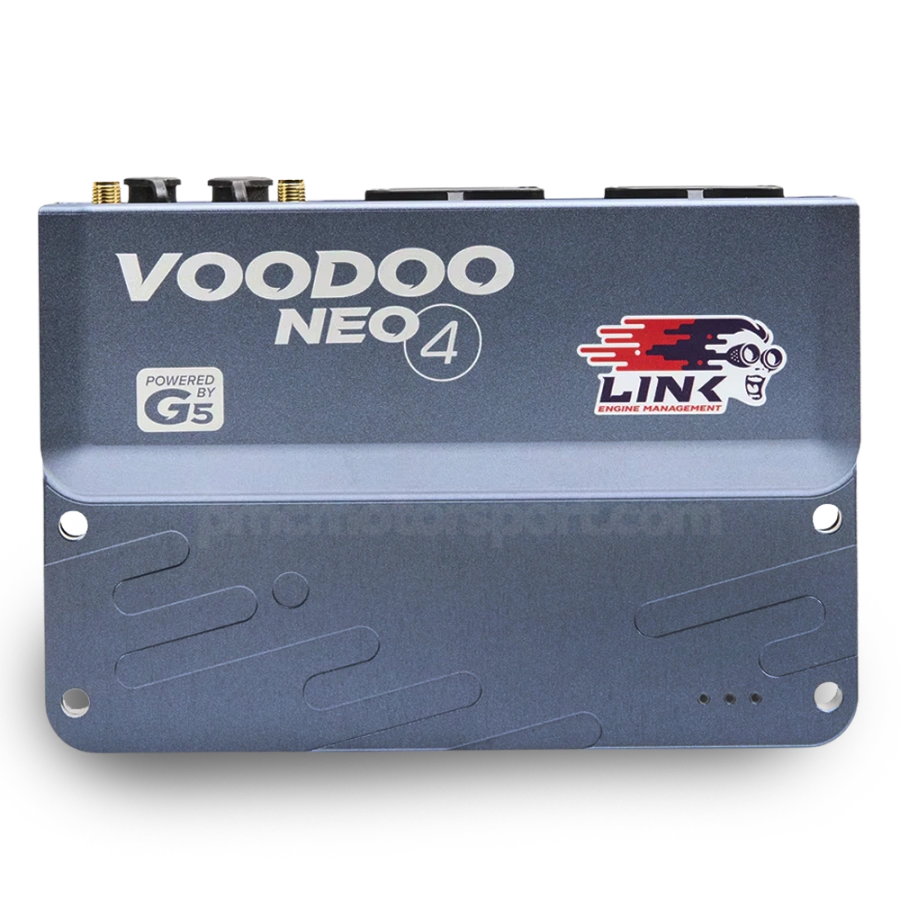

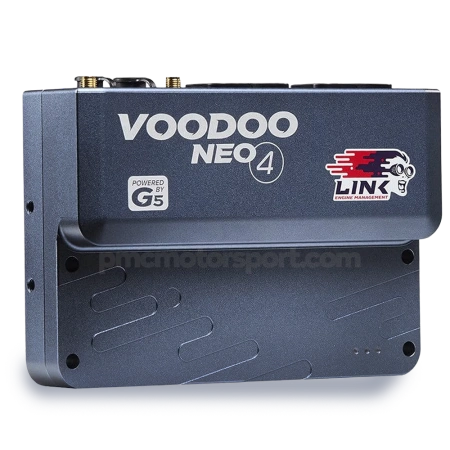

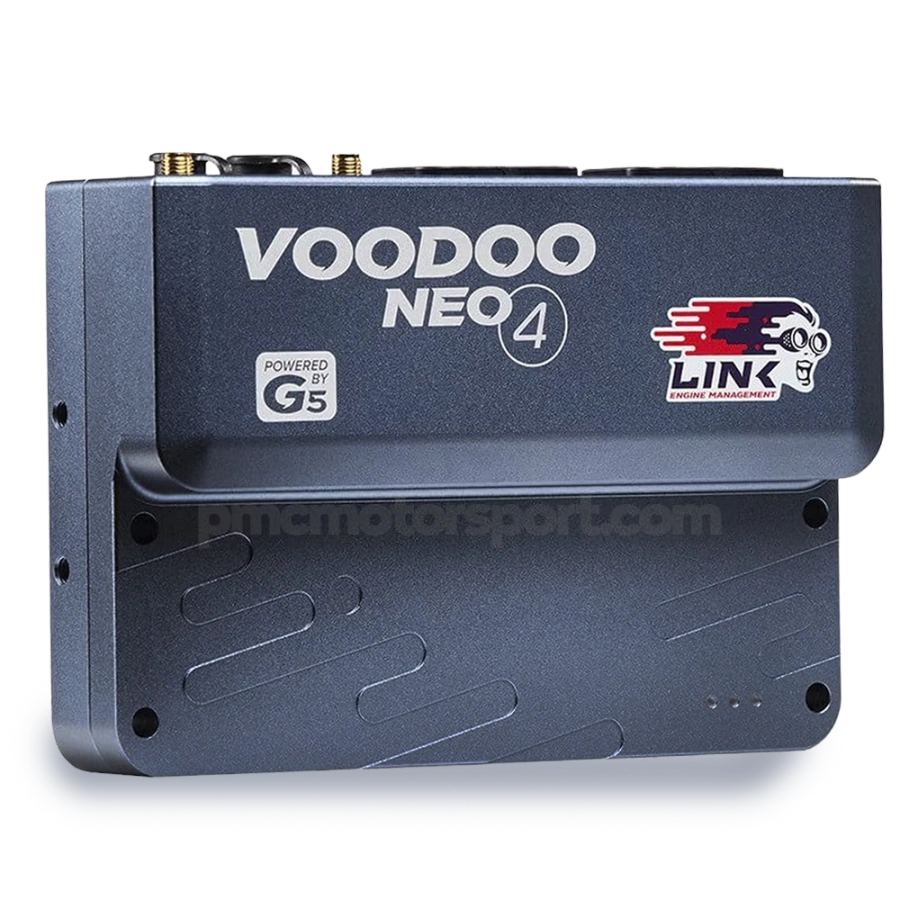

Link G5 Voodoo Neo 4

Aufgebaut auf Links fortschrittlichster, leistungsstärkster und flexibelster ECU-Plattform aller Zeiten, bietet der G5 Voodoo Neo 4 eine Motormanagement-Technologie der nächsten Generation für sequentielle Aufbauten mit bis zu 6 Zylindern oder gestufte sequentielle Aufbauten mit 4 Zylindern.

Die G5 Voodoo-Serie legt echte Magie in Ihre Hände und eröffnet eine neue Welt der Möglichkeiten mit der Steuerung von Saugrohr- und Direkteinspritzung, hochgradig anpassbaren E/A, fortschrittlicher Kommunikation und Funktionen der nächsten Generation.

Die Multi-Board-Architektur des G5 bietet erweiterte E/A-Kapazitäten gegenüber der G4X-Serie durch hochgradig anpassbare ADIO- und Aux/Digital-Eingangs-Pins für maximale Flexibilität bei Hochleistungsaufbauten.

Zu den fortschrittlichen Kommunikationsmöglichkeiten gehören GPS, Wi-Fi, Ethernet, Dual-CAN-Bus und Abstimmung über USB-C sowie 1 GB interner Datenspeicher für Hochgeschwindigkeits-Datenerfassung und -Analyse. Der G5 Voodoo Neo 4 verfügt außerdem über eine automatische Getriebesteuerung, integrierte Lambdasteuerung und Doppel-H-Brücken für elektronische Drosselklappen und Low-Power E-Wastegate-Steuerung.

Der G5 Voodoo Neo 4 ist ideal für moderne Hochleistungsaufbauten mit 4 oder 6 Zylindern, die eine Motormanagement-Technologie der nächsten Generation erfordern.

Eigenschaften:

Die Multi-Board-Architektur des G5 Voodoo Neo 4 bietet Funktionen der nächsten Generation, darunter:

ECU-Funktionen

• Global Positioning System (GPS)
• Doppelte elektronische Drosselklappensteuerung
• 8 benutzerdefinierte Mathe-Blöcke mit 30 Zeichen
• Flex Fuel
• Trigger-Oszilloskop
• 3-Achsen-Beschleunigungssensor
• Wählbare Temperatur-Eingangs-Pullups (1k oder 10k Ohm)
• Flexible Motorschutz-Begrenzer
• CAN-Tastenfeld-Steuerung
• VVT-Steuerung
• Ladedruckregelung im offenen Regelkreis (Open Loop)
• Ladedruckregelung im geschlossenen Regelkreis (Closed Loop)
• Integrierte digitale Breitband-Lambdasteuerung
• Duale Lambda-Regelung im geschlossenen Regelkreis
• Direkte automatische Getriebesteuerung
• 1 Gigabyte interner Datenspeicher

Motorsport-Funktionen

• Lachgassteuerung (Nitrous)
• Launch Control
• Anti-Lag (ALS)
• Tempomat (Cruise Control)
• Traktionskontrolle
• Renn-Timer und Leistungsmanagement
• Schaltsteuerung (Gear Shift)
• Schaltwippensteuerung (Paddle Shift)

Spezifikationen

Der G5 Voodoo Neo 4 nutzt Links fortschrittlichste, leistungsstärkste und flexibelste ECU-Plattform und bietet fortschrittliche Kommunikation und Spezifikationen, darunter:

Ausgänge

• 8 Einspritztreiber
• Einspritztreiber können Direkteinspritzung über eine Treiberbox betreiben
• 6 Zündtreiber
• 12# Aux-Ausgänge
• +5V Sensor-Stromversorgung
  Nicht genutzte Einspritz- und Zündtreiber können als Aux-Ausgänge verwendet werden
  # 4 Pins sind Mehrzweck-Aux- oder Digital-Eingangs-Pins. Jeder Pin kann entweder Aux oder Digital-Eingang sein, nicht beides gleichzeitig.

Eingänge

• 10+ Digitaleingänge
• 4 Temperatureingänge
• 3 Analogeingänge
• 2 Trigger-Eingänge
• 2 Klopfeingänge
• Nicht genutzte Temperatur- und Analogeingänge können als Digitaleingänge verwendet werden: + 4 Pins sind Mehrzweck-Einspritz-, Aux- oder Digital-Eingangs-Pins. Jeder Pin kann entweder Einspritzung, Aux oder Digital-Eingang sein, nicht alle gleichzeitig.
• Ein- / Ausgänge 6 ADIO Doppelzweck

Kommunikation

• 2 CAN-Bus-Kanäle
• 1 Wi-Fi USB-C Abstimmungsverbindung
• 1 Ethernet
• 1 Stromversorgung über USB

Datenaufzeichnung

• 1 GB integrierter Aufzeichnungsspeicher
• 100 kHz maximale Gesamtaufzeichnungsrate
• 250 Aufzeichnungskanäle

Produktabmessungen

• 107mm(L) x 158mm(B) x 45mm(H)
• 4.21in(L) x 6.22in(B) x 1.77in(H)
• Produktgewicht: 730 Gramm (25.75 Unzen)

Material
6061-T6 CNC-gefrästes, versiegeltes Billet-Aluminiumgehäuse

Elektrik

• Betriebsspannungsbereich: 6-30V
• Maximale Eingangsspannung: 30V
• Maximale kontinuierliche Stromaufnahme: 17A

Lieferumfang

• G5 Voodoo Neo 4 ECU
• USB-C Anschlusskabel
• WLAN-Antenne
• 4m GPS-Antenne (Magnet- oder Klebebefestigung)
• USB-C und SMA Staubschutzkappen
• Quick Start Anleitung (A5)
• Einbau E/A-Tabelle (A3)
• Link-Sticker

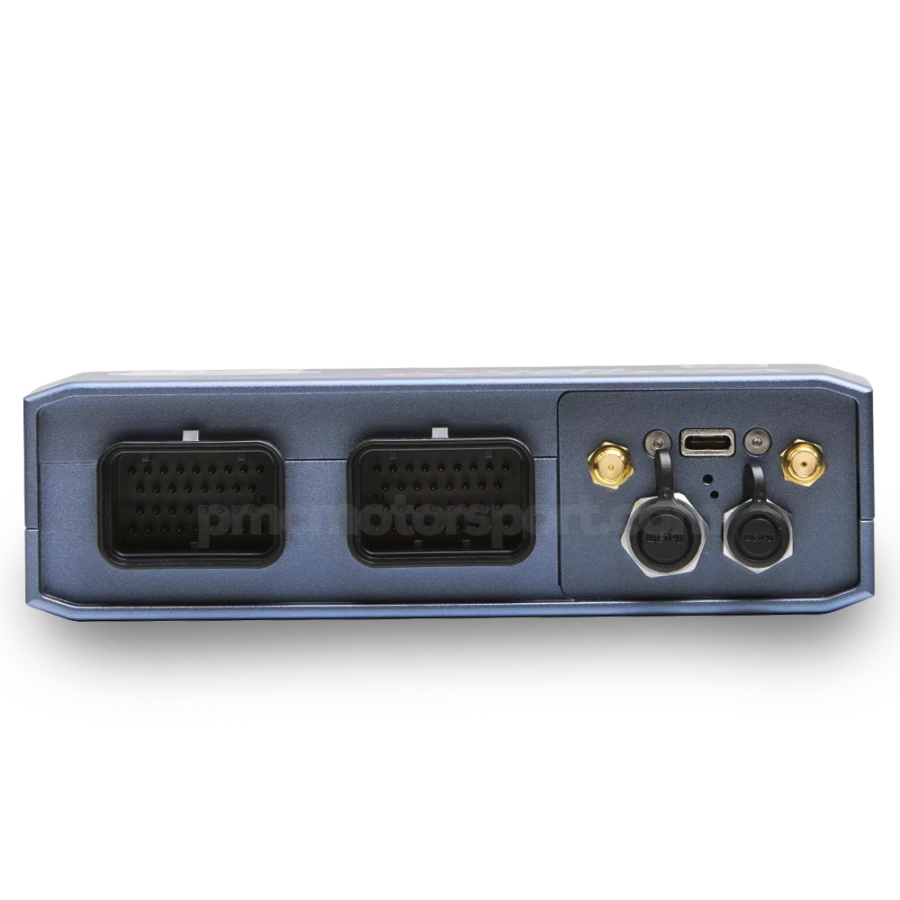

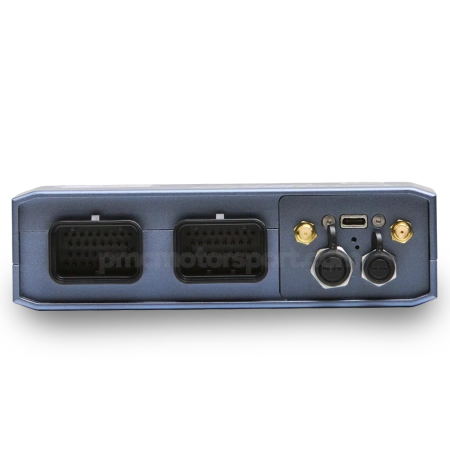

Stecker

• Superseal 4 Reihen 34 Positionen x2
• Teilenummer 4-1437290-0
• Teilenummer 4-1437290-1
