Drift Stage 1 Toyota 1JZ 2JZ - manuale 5 marce BMW M50 S50 M52 S52 M54 ZF-5 - 240mm / 9.45"

PMC Motorsport Drift Stage 1 – kit frizione Toyota JZ 1JZ 2JZ – manuale a 6 marce BMW M54 ZF GS6-37BZ benzina – 240 mm / 9.45" – spingidisco BMW 240 mm senza autoregolazione – max. 650 Nm / 479 lb⋅ft

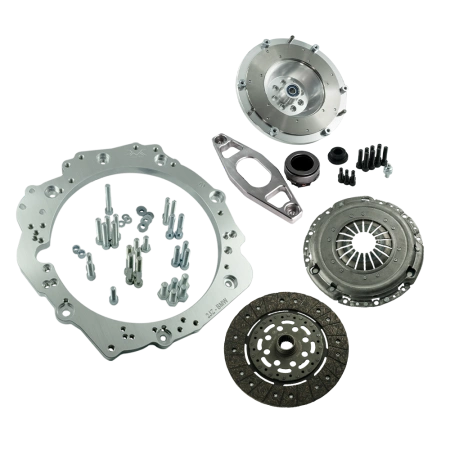

Kit frizione completo Drift Stage 1 per l'accoppiamento (swap / conversione) del motore Toyota JZ 1JZ 2JZ (versioni GE / GTE / FSE, VVT-i e non VVT-i) con il cambio manuale a 6 marce ZF GS6-37BZ utilizzato nelle BMW a benzina con motore M54 (E46 325ti / 330i / 330Ci, E60 / E61 520i / 525i / 530i), e la sua variante xDrive GS6X37BZ (E46 330xi, X3 E83 2.5i / 3.0i, X5 E53 3.0i). Il kit include un adattatore per cambio, un volano personalizzato PMC Motorsport, lo spingidisco BMW 240 mm senza autoregolazione, il disco frizione organico 240 mm con scanalature 26,5x29-22N per cambio GS6-37BZ e un cuscinetto reggispinta a due posizioni con forcella disinnesto personalizzata. La coppia massima del kit è di 650 Nm (479 lb⋅ft). Lo spingidisco senza autoregolazione garantisce una risposta del pedale costante e prevedibile – la soluzione ideale per il drift.

Stai pianificando di effettuare un engine swap Toyota JZ 1JZ 2JZ sulla tua BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Il nostro adattatore è una soluzione affidabile. Sostituisci il cambio automatico con un manuale BMW e scopri nuove potenzialità.

Gli adattatori PMC Motorsport non servono solo per la conversione da cambio automatico a manuale su auto con motore Toyota JZ 1JZ 2JZ, ma supportano anche la realizzazione di swap JZ su BMW e altri veicoli come Nissan (S13, S14, S15, PS13) o Mazda RX-7 / RX-8.

Adattatore cambio in alluminio progettato per semplificare al massimo il montaggio del cambio, evitando interventi radicali come il taglio della campana del cambio – è richiesta solo la preparazione del foro per il motorino di avviamento. I volani personalizzati dedicati agli adattatori PMC Motorsport sono realizzati in alluminio con superficie d'attrito sostituibile, controllati e bilanciati prima della spedizione. Volano progettato per spingidisco da 240 mm (BMW M57 / M57N / M57N2 / N54 / B58 / E46 M3 OE). Il kit include cuscinetto reggispinta a due posizioni, forcella disinnesto frizione personalizzata e perno sferico di supporto. Peso del volano: 4,85 kg (10,7 lbs), spessore adattatore universale F0BMW-JZ: 20 mm (0,78").

Gli adattatori cambio PMC Motorsport sono sinonimo di precisione e altissima qualità. Il processo di progettazione basato sulla scansione 3D e il controllo tramite braccio di misura garantiscono un'accoppiamento perfetto. La produzione su moderne macchine CNC assicura un'ideale coassialità tra motore e cambio, elemento fondamentale per la durata della trasmissione.

Informazioni aggiuntive

Istruzioni di montaggio

Per il montaggio del volano è necessario utilizzare la piastra / corona dentata della versione automatica Toyota OE 32101-30090 oppure 32101-22050 e una rondella distanziale da 4,5 mm tra blocco motore e corona, Toyota OE 32116-22020 (non inclusa). Fissare il volano all'albero motore con le viti incluse serrando a 72 Nm (53,1 lb⋅ft) con frenafiletti. Montare la forcella disinnesto frizione del kit nella posizione superiore del cuscinetto reggispinta a due posizioni. Il montaggio del cambio GS6-37BZ sull'adattatore si effettua allo stesso modo del cambio ZF-5 (M50 / M52 / M54) – come da schemi sottostanti. Per il montaggio dell'adattatore è necessario utilizzare il motorino di avviamento Toyota JZ senza copertura supplementare del pignone – dettagli nella sezione FAQ. Sul cambio GS6-37BZ, i due fori superiori della campana devono essere leggermente smerigliati – questa modifica non influisce sulla coassialità e centraggio di motore e cambio. Il cilindretto ripetitore frizione non è incluso nel kit – richiesto attuatore BMW OE 21 52 1 164 529 (Ø 23,81 mm).

Domande frequenti (FAQ)

A quali motori si adatta questo adattatore?

Per i motori Toyota della famiglia JZ: 1JZ (1JZ-FSE, 1JZ-GE, 1JZ-GTE) e 2JZ (2JZ-FSE, 2JZ-GE, 2JZ-GTE), nelle versioni VVT-i e non VVT-i.

A quali cambi si adatta l'adattatore?

Per il cambio manuale a 6 marce ZF GS6-37BZ da BMW con motore M54 (E46 325ti / 330i / 330Ci, E60 / E61 520i / 525i / 530i) nelle versioni TBEZ, THEB e THEG e per le versioni xDrive GS6X37BZ (E46 330xi, X3 E83, X5 E53).

È necessario tagliare la campana del cambio?

No. L'adattatore è progettato per evitare di tagliare la campana – occorre unicamente preparare il foro per il motorino di avviamento.

Quali parti aggiuntive devo acquistare per il montaggio?

Corona dentata per cambio automatico Toyota 1JZ / 2JZ, OE 32101-30090 o 32101-22050, e una rondella distanziale da 4,5 mm tra blocco motore e corona, Toyota OE 32116-22020. È inoltre necessario il cilindretto ripetitore (attuatore) frizione BMW OE 21 52 1 164 529 (Ø 23,81 mm) e un motorino di avviamento Toyota JZ (vedere domanda sotto). Queste parti non sono incluse nel kit.

Quale frizione è inclusa nel kit?

Spingidisco frizione BMW da 240 mm (9,45") senza autoregolazione, disco frizione organico ammortizzato da 240 mm con scanalature 26,5x29-22N (22 denti) dedicato al cambio ZF GS6-37BZ, cuscinetto reggispinta a due posizioni e forcella disinnesto personalizzata.

Che coppia può sopportare il kit Drift Stage 1?

La coppia massima supportata dal kit è di 650 Nm (479 lb⋅ft).

Il cambio GS6-37BZ coincide con tutti i fori dell'adattatore?

L'adattatore PMC Motorsport è il più versatile sul mercato, adattandosi a quasi tutti i cambi BMW. Durante la progettazione abbiamo adottato alcuni compromessi: sul cambio GS6-37BZ, analogamente al ZF-5, i due fori superiori della campana devono essere leggermente smerigliati. Questa modifica non influisce in alcun modo sul centraggio coassiale tra motore e cambio.

Posso usare una frizione diversa?

Sì. Il volano PMC Motorsport è progettato per spingidisco da 240 mm tipo BMW OE – da BMW M57 / M57N / M57N2 / N54 / B58 / E46 M3 o Sachs Performance 883082.001243. Spesso vengono usate anche frizioni ACT / Spec / Tanaci – uno spingidisco personalizzato deve adattarsi al volano BMW OE (M57 / M57N / M57N2 / N54 / B58). Per il cambio GS6-37BZ occorre utilizzare un disco frizione da 240 mm con scanalature 26,5x29-22N.

Quale motorino di avviamento si deve utilizzare?

Motorino di avviamento Toyota JZ senza copertura supplementare del pignone. La modalità di montaggio dipende dalla versione dell'adattatore:

a) adattatori prodotti fino al 2022 – il motorino di avviamento si monta esattamente come l'originale (OE);

b) adattatori prodotti dal 2022 al 2025 – uno dei fori di montaggio del motorino sul blocco motore deve essere allargato a un diametro di ∅12,9–13,2 mm (0,507"–0,520") per una profondità di 22 mm (0,866"), quindi applicare la boccola del kit AN 335-M10 e serrare con una vite ISO 4762-M10x35;

c) adattatori prodotti da gennaio 2025 – il foro di montaggio inferiore del motorino di avviamento va allargato a un diametro di ∅12–13 mm e il blocco motore maschiato a M12x1.5.

L'adattatore è compatibile anche con il cambio automatico ZF 8HP?

Sì. L'adattatore cambio PMC Motorsport è di per sé universale e si adatta alla maggior parte dei cambi BMW (valido per adattatori prodotti dopo il 2022). Nella conversione a cambio automatico ZF 8HP, il volano standard va sostituito con un adattatore per convertitore di coppia 8HP PMC Motorsport.

Cosa include il kit?

Adattatore cambio universale in alluminio PMC F0BMW-JZ (20 mm) con viti di montaggio e spine di centraggio, volano personalizzato PMC Motorsport con superficie d'attrito sostituibile (4,85 kg / 10,7 lbs), viti albero motore, viti per fissaggio spingidisco, boccola di centraggio volano, perno sferico / supporto forcella, cuscinetto reggispinta a due posizioni, forcella disinnesto frizione personalizzata, spingidisco BMW 240 mm senza autoregolazione e disco frizione organico 240 mm 26,5x29-22N.

Il volano è bilanciato?

Sì. Ogni volano PMC Motorsport viene bilanciato prima della spedizione (tolleranza 4 g). In caso di montaggio di un kit frizione personalizzato, consigliamo un'ulteriore verifica della bilanciatura.

Posso acquistare solo l'adattatore o solo il volano?

Sì. Ogni elemento del kit è disponibile separatamente – inclusa la sola piastra adattatrice con volano, senza kit frizione.

Il prezzo include il dazio doganale per spedizioni fuori dall'Unione Europea?

No. Il prezzo del prodotto e la quotazione della spedizione non includono dazi doganali o costi aggiuntivi che potrebbero verificarsi nel paese di destinazione.

Posso acquistare con IVA a 0%?

Sì, se sei un cliente B2B con sede fuori dalla Polonia con partita IVA UE attiva (verificata nel sistema VIES) o se ordini con spedizione fuori dall'UE.

Le istruzioni del kit sono sufficienti per il montaggio?

Le istruzioni descrivono il collegamento tra motore e cambio fuori dal veicolo. A seconda dell'auto, potrebbero essere necessarie modifiche aggiuntive: supporti, silentblock, paratia motoristica, tunnel del cambio, lunghezza dell'albero di trasmissione. Consigliamo il montaggio da parte di professionisti.

È opportuno ricordare che un volano monomasa leggero offre una risposta dell'acceleratore senza compromessi a scapito dell'eliminazione degli elementi smorzanti originali. Ciò si traduce in un funzionamento più diretto della trasmissione, che può comportare un naturale aumento della rumorosità meccanica del cambio. Questa è una caratteristica auspicabile nei veicoli sportivi, derivante dal collegamento rigido tra motore e trasmissione
