Kit frizione completo Race Stage 2 progettato per accoppiare (swap / conversione) il motore Honda K20 / K24 con il cambio manuale a 6 marce ZF GS6-53BZ utilizzato sui modelli BMW con motore N54 (E8x 135i, E9x 335i, E60 LCI 535i, Z4 35i), compresa la variante a trazione integrale xDrive GS6X53BZ HGY. Il kit include la piastra di adattamento del cambio, il volano PMC Motorsport Ultralight Race 184 mm (7,25") tipo STEP e la frizione bidisco da competizione Tilton – spingidisco OT-II Cerametallic 7.25" 66-302 HGG e due dischi sinterizzati Tilton 64185-8-VV-55. Progettato per il drifting e il motorsport amatoriale e professionale.
Hai intenzione di effettuare uno swap Honda K20 / K24 nella tua BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Il nostro kit adattatore rappresenta una soluzione robusta e affidabile. Sostituisci la trasmissione automatica con un cambio manuale BMW e porta le prestazioni a un livello superiore.
Gli adattatori PMC Motorsport non servono soltanto alla conversione da cambio automatico a manuale su vetture dotate di motore Honda K20 / K24, ma costituiscono la scelta ideale anche per swap della serie Honda K su telai BMW e altri modelli sportivi come Nissan (S13, S14, S15, PS13) o Mazda RX-7 / RX-8.
La piastra di adattamento in alluminio è stata studiata per semplificare al massimo l'installazione del cambio evitando lavorazioni radicali come il taglio della campana del cambio: è sufficiente preparare la sola apertura per il motorino di avviamento. I volani alleggeriti custom dedicati agli adattatori PMC Motorsport sono realizzati in alluminio con pista d'attrito sostituibile, controllati ed equilibrati dinamicamente prima della spedizione. Il volano Ultralight Race è realizzato appositamente per frizioni da 184 mm (7,25") tipo STEP; il kit comprende lo spingidisco Tilton OT-II Cerametallic 7.25" 66-302 HGG abbinato e due dischi sinterizzati Tilton 64185-8-VV-55 con profilo scanalato 32,5x35-26N per cambio GS6-53BZ. Spessore dell'adattatore: 20 mm (0,78"). Il diametro compatto della frizione e l'inerzia ridotta garantiscono una risposta del motore all'acceleratore istantanea.
Gli adattatori per cambio PMC Motorsport sono sinonimo di altissima precisione e standard costruttivi elevati. Il processo di progettazione basato su scansione 3D e il collaudo tramite braccio di misura garantiscono un accoppiamento perfetto. La lavorazione su moderni centri di lavoro CNC assicura un allineamento coassiale impeccabile tra motore e cambio, fondamentale per la durata e l'affidabilità della trasmissione.
L'intero reparto produttivo e l'ufficio tecnico R&S hanno sede in Polonia. Oltre il 90% dei nostri componenti viene prodotto internamente.
Consulenza tecnica e assistenza post-vendita – Support PMC Motorsport
Il team PMC Motorsport è a tua completa disposizione per aiutarti a individuare il kit ideale. Per qualsiasi dubbio durante le fasi di montaggio, offriamo supporto tecnico dedicato. Puoi contattarci direttamente tramite il nostro modulo online.
Acquisto dei singoli componenti
Tutti i componenti presenti all'interno dei nostri kit completi sono disponibili all'acquisto anche singolarmente.
Migliaia di piastre adattatrici prodotte e clienti soddisfatti in tutto il mondo.
I kit adattatori PMC Motorsport vengono scelti con successo sia per vetture stradali di uso quotidiano (daily) che per progetti da competizione ad alte prestazioni.
Da sempre poniamo la massima attenzione alla qualità costruttiva. Ogni pezzo viene scrupolosamente controllato dopo ciascuna fase di lavorazione. Ciascun componente prodotto viene contrassegnato con un numero di serie univoco inciso al laser.
Qualità garantita dalla certificazione PN-EN ISO 9001:2015.
Spediamo i nostri prodotti verso quasi tutti i paesi del mondo. Per gli Stati membri dell'Unione Europea (isole escluse) e per il Regno Unito i costi di spedizione vengono calcolati automaticamente a carrello. Per le altre destinazioni, il nostro team calcolerà i costi di spedizione a seguito dell'ordine e invierà un'e-mail di riepilogo con l'importo aggiornato.
ATTENZIONE: Le spese di spedizione stimate e il prezzo del prodotto non comprendono eventuali dazi doganali e imposte di importazione locali applicati dal paese di destinazione.
IVA 0%
Aliquota IVA 0% per i clienti aziendali titolari di una partita IVA comunitaria attiva (clienti B2B UE con sede fuori dalla Polonia) e per tutte le esportazioni al di fuori dell'Unione Europea.
A seguito di esito positivo della verifica sul sistema VIES, aggiorniamo l'ordine stornando l'IVA applicata.
I componenti PMC Motorsport sono realizzati per uso agonistico ed esclusivamente su circuiti chiusi al traffico.
I componenti devono essere installati da tecnici professionisti con esperienza comprovata nell'ambito degli swap motore e delle elaborazioni meccaniche, all'interno di officine attrezzate con strumentazione adeguata.
Il manuale di montaggio fornisce le indicazioni tecniche necessarie per l'accoppiamento meccanico tra motore e cambio al banco (fuori dal vano vettura).
In base al modello di auto utilizzato possono rendersi necessarie modifiche complementari, quali la realizzazione o l'adattamento dei supporti motore/cambio, interventi sulla paratia, allargamento del tunnel di trasmissione, modifica della lunghezza dell'albero di trasmissione, ecc.
I nostri adattatori sono realizzati con materiali riciclabili al 100%.
Istruzioni di montaggio
La piastra di adattamento richiede l'utilizzo di un volano dedicato PMC Motorsport – in questa configurazione il volano Ultralight Race 184 mm (7,25") tipo STEP sviluppato per cambio ZF GS6-53BZ. Per montare il volano è indispensabile utilizzare i bulloni per l'albero motore Honda OE 90011-RBD-000 (non forniti nel kit), serrati a una coppia di 118 Nm (87 lb⋅ft) applicando apposito frenafiletti. Montare la forcella della frizione sulla posizione inferiore del cuscinetto reggispinta (in caso di cuscinetto a doppia battuta) e accorciare il cannotto guida del cambio (BMW OE 23 11 7 501 714) seguendo le immagini riportate sotto. Per l'installazione occorre utilizzare il motorino di avviamento originale Honda K20 / K24 (OE, non fornito nel kit).
Con il cambio manuale a 6 marce ZF GS6-53BZ proveniente da modelli BMW N54: versioni HGX (THGX) – E9x 335i ed E60 LCI 535i, JGD (TJGD) – E9x 335i, JGK (TJGK) – E82 / E88 135i e Z4 E89 35i – oltre alla variante a trazione integrale xDrive GS6X53BZ HGY (THGY).
È necessario tagliare la campana del cambio?
No. L'adattatore è progettato proprio per evitare tagli radicali alla campana del cambio: è richiesta esclusivamente la lavorazione dell'asola di alloggiamento per il motorino di avviamento.
Quali parti supplementari servono per il montaggio?
I bulloni dell'albero motore Honda OE 90011-RBD-000, cuscinetto reggispinta, forcella della frizione e attuatore secondario specifici per il vostro cambio, oltre al motorino di avviamento originale Honda K20 / K24 (OE). Questi componenti non sono inclusi nel kit.
Quale frizione è inclusa nel kit?
Una frizione bidisco Tilton da 184 mm (7,25") tipo STEP: spingidisco Tilton OT-II Cerametallic Pressure Plate 7.25" 66-302 HGG e coppia di dischi sinterizzati Tilton 64185-8-VV-55 con calettamento 32,5x35-26N (26 scanalature) per cambio ZF GS6-53BZ.
Il cambio necessita di modifiche?
Sì. Quando si installa un gruppo frizione da 184 mm è indispensabile accorciare il cannotto guida del cambio. I passaggi sono illustrati dettagliatamente nella sezione "Istruzioni di montaggio".
Il kit è adatto a una vettura di uso quotidiano (daily)?
No. Il kit Race Stage 2 con frizione racing Tilton senza parastrappi è concepito ad uso esclusivo per pista e drift. Per un'auto destinata alla guida quotidiana consigliamo la nostra configurazione di adattatore con volano predisposto per spingidisco BMW da 240 mm.
Quale motorino di avviamento deve essere montato?
Il motorino di avviamento originale Honda K20 / K24 (OE). Non è fornito nel kit.
L'adattatore si adatta anche al cambio automatico ZF 8HP?
Sì. La piastra adattatrice PMC Motorsport presenta un disegno polivalente compatibile con la maggioranza dei cambi BMW (riferito ai componenti realizzati dopo il 2022). Per effettuare la conversione con cambio automatico ZF 8HP, il volano per cambio manuale viene sostituito dall'adattatore per convertitore di coppia 8HP PMC Motorsport.
Cosa contiene il kit completo?

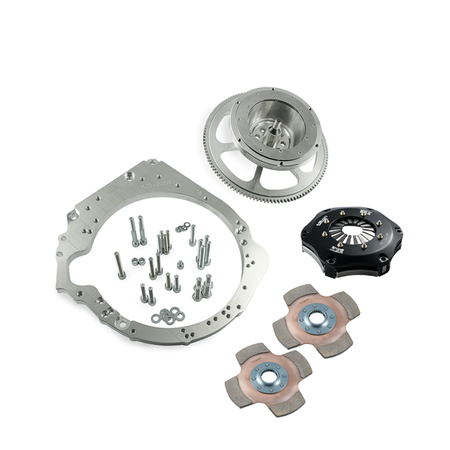

La piastra di adattamento in alluminio con relativa bulloneria, il volano speciale PMC Motorsport Ultralight Race 184 mm con pista di attrito intercambiabile, i bulloni di fissaggio spingidisco, lo spingidisco Tilton OT-II Cerametallic 7.25" 66-302 HGG e due dischi frizione Tilton 64185-8-VV-55.
È possibile acquistare soltanto la piastra adattatrice o il volano?
Sì. Tutti i singoli articoli del set sono ordinabili separatamente – compreso il kit piastra adattatrice e volano Ultralight Race 184 mm STEP senza il gruppo frizione.
Il prezzo comprende i costi doganali per ordini extra-UE?
No. I costi della merce e la tariffa di spedizione non comprendono eventuali dazi doganali, spese di sdoganamento o tasse locali applicate dalle dogane del paese ricevente.
Posso ordinare con applicazione dell'IVA allo 0%?
Sì, per le aziende B2B estere con sede all'interno dell'UE in possesso di una partita IVA registrata e verificabile al VIES, nonché per le merci spedite in esportazione al di fuori dell'UE.
La guida inclusa è sufficiente per l'intera operazione di swap?
Il manuale descrive la corretta unione meccanica del blocco motore con il cambio fuori dal veicolo. L'adattamento complessivo al telaio può comportare modifiche addizionali su misura (supporti, silentblock, parafiamma, tunnel di trasmissione, accorciamento albero). Raccomandiamo il montaggio presso officine qualificate.
Si ricorda che un volano rigido ultra-alleggerito offre un'accelerazione fulminea e un'eccezionale reattività al pedale del gas, ma elimina gli elementi smorzanti previsti all'origine. Questo collegamento meccanico diretto può tradursi in una normale e maggiore percezione sonora del rotolamento e degli ingranaggi del cambio. Si tratta di una caratteristica tipica e ricercata nel motorsport, derivante dall'accoppiamento rigido della catena cinematica.
Come montare l'indistruttibile motore Honda K20 o K24 su un'auto a trazione posteriore? Bisogna ruotarlo in posizione longitudinale e accoppiarlo a un cambio manuale BMW ZF o Getrag con l'adattatore e il volano PMC Motorsport. I cambi BMW sono robusti e facili da trovare, per questo il K-swap RWD è sempre più diffuso nel drift e in pista. Nei video vedi il montaggio finale, un K24 turbo con cambio ZF a 5 marce e il test di una Nissan 350Z con K-swap. Ti spieghiamo anche come centrare la frizione senza attrezzo e quale collettore di scarico scegliere.
