Adapter Toyota 1JZ 2JZ - manual 6-biegów BMW N54 GS6-53BZ 135i 335i 535i- 184mm / 7.25" (S)

PMC Motorsport adapter / zestaw do konwersji / zestaw sprzęgła Toyota JZ 1JZ 2JZ – 6-biegów manual BMW N54 ZF GS6-53BZ 135i 335i 535i – 184 mm / 7.25" STEP (Ultralight Race) – 3,4 kg / 7,5 lbs

Adapter umożliwiający połączenie (swap / konwersję) silnika Toyota JZ 1JZ 2JZ z manualną 6-biegową skrzynią biegów ZF GS6-53BZ stosowaną w BMW z silnikiem N54. Zestaw z kołem zamachowym Ultralight Race pod wielotarczowe sprzęgła 184 mm (7,25") typu STEP – idealne rozwiązanie do driftu oraz amatorskiego i profesjonalnego motorsportu.

Planujesz wykonanie swapu Toyota JZ 1JZ 2JZ w swoim BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Nasz adapter to niezawodne rozwiązanie. Zamień automatyczną skrzynię biegów na manualną z BMW i zyskaj nowe możliwości.

Adaptery PMC Motorsport to nie tylko konwersja skrzyni automatycznej na manualną w samochodach z silnikiem Toyota JZ 1JZ 2JZ, ale także wsparcie w realizacji swapu JZ w BMW oraz innych pojazdach, takich jak Nissan (S13, S14, S15, PS13) czy Mazda RX-7 / RX-8.

Aluminiowy adapter skrzyni biegów zaprojektowany, żeby maksymalnie uprościć montaż skrzyni biegów, unikając radykalnych działań, takich jak ucinanie całego dzwonu skrzyni – zostaje jedynie przygotowanie otworu na rozrusznik. Customowe koła zamachowe dedykowane do adapterów PMC Motorsport wykonane są z aluminium z wymienną powierzchnią cierną, sprawdzane i wyważane przed wysyłką. Koło Ultralight Race zaprojektowane pod sprzęgła 184 mm (7,25") typu STEP – jako wzór posłużyły dociski Tilton OT-II Cerametallic 7.25" w wersji dwutarczowej (66-302xxx) i trzytarczowej (66-003xxx). Waga koła zamachowego: 3,4 kg (7,5 lbs), grubość adaptera: 20 mm (0,78"). Mała średnica sprzęgła i niska masa układu zapewniają błyskawiczną reakcję silnika na gaz.

Adaptery skrzyni biegów PMC Motorsport to synonim precyzji i najwyższej jakości. Proces projektowania oparty na skanowaniu 3D oraz kontrola z użyciem ramienia pomiarowego zapewniają perfekcyjne dopasowanie. Produkcja na nowoczesnych maszynach CNC gwarantuje idealną współosiowość silnika i skrzyni, co jest kluczowe dla trwałości układu napędowego.

Dodatkowe informacje

Instrukcja montażu

Do montażu koła zamachowego niezbędne jest użycie koła zamachowego (wieńca) z wersji automatycznej Toyota OE 32101-30090 lub 32101-22050 oraz podkładki 4,5 mm między blokiem silnika a wieńcem, Toyota OE 32116-22020 (brak w zestawie). Koło zamachowe przykręcamy do wału korbowego dołączonymi śrubami z momentem 72 Nm (53,1 lb⋅ft) z użyciem kleju do gwintów. Łożysko oporowe należy ustawić w odpowiedniej pozycji, a tubę prowadzącą skrzyni biegów skrócić – zgodnie z grafikami poniżej. Do montażu adaptera należy użyć rozrusznika Toyota JZ bez dodatkowej osłony zębnika – szczegóły w sekcji FAQ.

Najczęściej zadawane pytania

Do jakich silników pasuje ten adapter?

Do silników Toyota z rodziny JZ: 1JZ (1JZ-FSE, 1JZ-GE, 1JZ-GTE) oraz 2JZ (2JZ-FSE, 2JZ-GE, 2JZ-GTE), w wersjach VVT-i i non VVT-i.

Do jakich skrzyń biegów pasuje adapter?

Do 6-biegowej manualnej skrzyni ZF GS6-53BZ z BMW z silnikiem N54 w wersjach HGX, JGD, JGF, JGK (E60 535i, E9x 335i, E8x 135i, Z4 35i) oraz GS6X53BZ HGY.

Czy trzeba ciąć dzwon skrzyni biegów?

Nie. Adapter zaprojektowano tak, aby uniknąć ucinania dzwonu – należy jedynie przygotować otwór na rozrusznik.

Jakie części muszę dokupić do montażu?

Koło zamachowe (wieniec) z wersji automatycznej Toyota 1JZ / 2JZ, OE 32101-30090 lub 32101-22050, oraz jedną podkładkę dystansową 4,5 mm między blok silnika a wieniec, Toyota OE 32116-22020. Nie wchodzą one w skład zestawu.

Jakie sprzęgło pasuje do koła zamachowego PMC?

Koło zamachowe Ultralight Race zaprojektowano pod sprzęgła 184 mm (7,25") typu STEP. Wzorem były dociski Tilton OT-II Cerametallic 7.25" – dwutarczowy 66-302xxx oraz trzytarczowy 66-003xxx. Tarcze sprzęgła muszą mieć wieloklin 32,5x35-26N (26 zębów) do skrzyni ZF GS6-53BZ. Docisk, tarcze, łożysko oporowe, łapa sprzęgła i wysprzęglik nie wchodzą w skład zestawu.

Czy trzeba modyfikować skrzynię biegów?

Tak. Przy montażu sprzęgła 184 mm należy skrócić tubę prowadzącą skrzyni biegów. Sposób wykonania pokazuje grafika w sekcji „Instrukcja montażu”.

Czy zestaw nadaje się do auta na co dzień?

Nie. Koło Ultralight Race z wielotarczowym sprzęgłem 7,25" przeznaczone jest do motorsportu i driftu. Do samochodu użytkowanego na co dzień polecamy wersję adaptera z kołem zamachowym pod docisk BMW 240 mm.

Jaki rozrusznik należy zastosować?

Rozrusznik Toyota JZ bez dodatkowej osłony zębnika. Sposób montażu zależy od wersji adaptera:

a) adaptery produkowane do 2022 roku – rozrusznik montuje się identycznie jak w oryginalnym wyposażeniu (OE);

b) adaptery produkowane od 2022 do 2025 roku – jeden z otworów montażowych rozrusznika w bloku silnika należy rozwiercić do średnicy ∅12,9–13,2 mm (0,507"–0,520") na głębokość 22 mm (0,866"), następnie zastosować tulejkę z zestawu AN 335-M10 i przykręcić śrubą ISO 4762-M10x35;

c) adaptery wyprodukowane od stycznia 2025 roku – dolny otwór montażowy w rozruszniku należy powiększyć do średnicy ∅12–13 mm i nagwintować blok silnika na M12x1.5.

Czy adapter pasuje również do automatycznej skrzyni ZF 8HP?

Tak. Sam adapter skrzyni biegów PMC Motorsport jest uniwersalny i pasuje do większości skrzyń biegów BMW (dotyczy adapterów wyprodukowanych po 2022 roku). Przy konwersji na automatyczną skrzynię ZF 8HP standardowe koło zamachowe należy zastąpić adapterem konwertera 8HP PMC Motorsport.

Co zawiera zestaw?

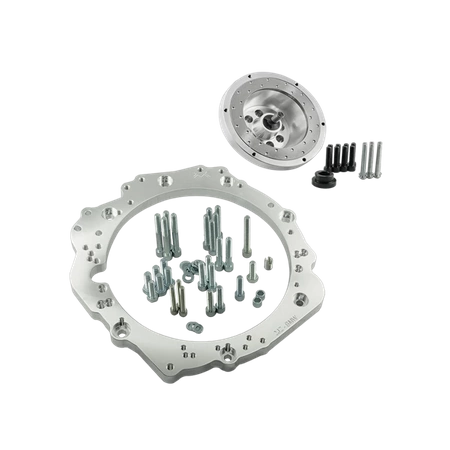

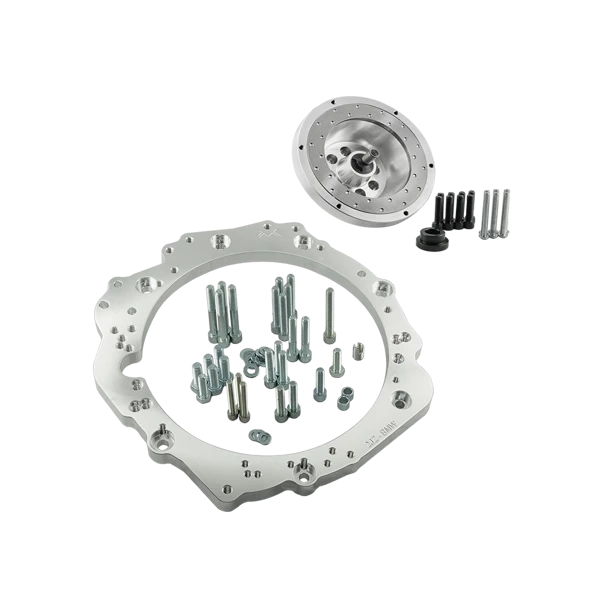

Aluminiowy adapter skrzyni biegów ze śrubami montażowymi, customowe koło zamachowe PMC Motorsport Ultralight Race 184 mm z wymienną powierzchnią cierną (3,4 kg / 7,5 lbs), śruby wału korbowego oraz śruby do mocowania docisku. Sprzęgło, łożysko oporowe, łapa sprzęgła i wysprzęglik nie wchodzą w skład zestawu – należy je dobrać do posiadanej skrzyni biegów.

Czy mogę kupić tylko adapter albo tylko koło zamachowe?

Tak. Każdy element zestawu jest dostępny osobno.

Czy cena zawiera cło przy wysyłce poza Unię Europejską?

Nie. Cena produktu i wycena wysyłki nie obejmują cła ani dodatkowych opłat, które mogą wystąpić w kraju odbiorcy.

Czy mogę kupić z VAT 0%?

Tak, jeśli jesteś klientem B2B spoza Polski z aktywnym numerem VAT UE (weryfikacja w systemie VIES) lub zamawiasz z wysyłką poza UE.

Czy do montażu wystarczy instrukcja z zestawu?

Instrukcja opisuje połączenie silnika ze skrzynią poza nadwoziem. W zależności od auta mogą być potrzebne dodatkowe modyfikacje: mocowania, poduszki, gródź silnika, tunel skrzyni, długość wału napędowego. Montaż zalecamy profesjonalistom.

Warto pamiętać, że lekkie sztywne koło zamachowe zapewnia bezkompromisową reakcję na gaz kosztem eliminacji fabrycznych elementów tłumiących. Przekłada się to na bardziej bezpośrednią pracę układu napędowego, co może skutkować naturalnym wzrostem słyszalności mechanizmów skrzyni biegów. Jest to pożądana charakterystyka w pojazdach sportowych, wynikająca ze sztywnego połączenia silnika z napędem
