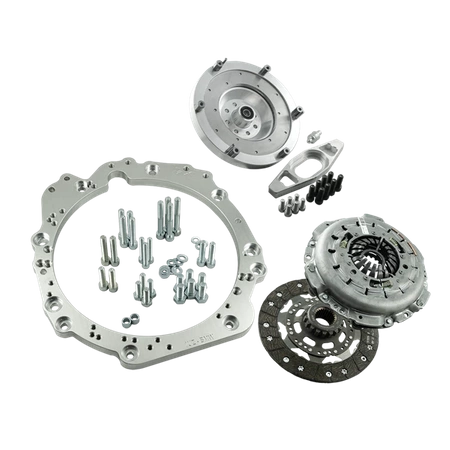

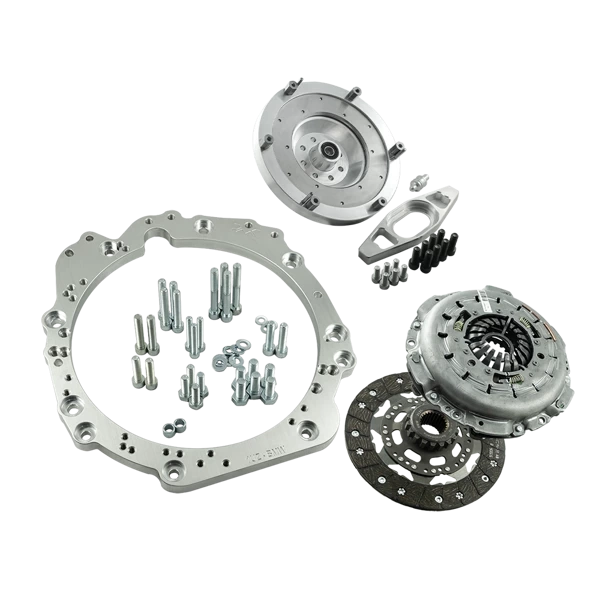

Kit completo de embreagem Stage 2 desenvolvido para viabilizar a adaptação (swap / conversão) do motor Toyota / Lexus V8 UZ 1UZ-FE 3UZ-FE com a caixa de marchas manual de 6 marchas ZF GS6-53DZ HGD / JGA / HGA original dos BMW a diesel M57N / M57N2 (E60 / E61 530d, E46 330d), incluindo versões xDrive GS6X53DZ HGE / JGB. O kit inclui a placa adaptadora de caixa de marchas, volante de motor customizado PMC Motorsport para embreagem de disco duplo de 215 mm e embreagem bidisco Sachs XTend 3000 950 709 do BMW E9x M3 V8 – platô com sistema de autorregulagem, dois discos de embreagem e rolamento de embreagem com garfo. A capacidade máxima de torque suportada é de 700 Nm (516 lb⋅ft). Uma solução de excelência para projetos de alta potência – uso diário, drift e automobilismo.
Planeja realizar um swap do Toyota / Lexus V8 UZ 1UZ 3UZ no seu BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Nossa placa adaptadora é a solução perfeita. Substitua a transmissão automática pela caixa de marchas manual BMW e obtenha performance superior.
Os adaptadores PMC Motorsport não se destinam apenas à conversão de caixa automática para manual em motores Toyota / Lexus V8 UZ, sendo também a escolha primordial para swaps do propulsor UZ em modelos BMW e outras plataformas como Nissan ou Mazda.
Placa adaptadora de caixa de marchas em alumínio projetada para viabilizar uma montagem limpa e descomplicada, eliminando a necessidade de cortar a carcaça da caixa de marchas – requerendo apenas o recorte para alojar o motor de partida. Os volantes de motor customizados para os adaptadores PMC Motorsport são usinados em alumínio com pista de atrito substituível, rigorosamente balanceados e inspecionados antes do envio. Volante desenvolvido para receber o conjunto de embreagem de disco duplo Sachs XTend 3000 950 709 (3000.950.709-S) de 215 mm (8,46") do BMW E9x M3 V8. O sistema com dois discos transfere um torque expressivamente maior em relação a um conjunto monodisco do mesmo diâmetro, mantendo excelente dirigibilidade pelo platô autorregulável. Espessura da placa adaptadora: 20 mm (0,78").
As placas adaptadoras de caixa de marchas PMC Motorsport combinam altíssima precisão e máxima durabilidade. O desenvolvimento baseado em digitalização 3D aliado ao controle em braço de medição assegura encaixe milimétrico. A produção em modernos centros de usinagem CNC garante alinhamento coaxial irretocável entre motor e caixa de marchas, elemento vital para a vida útil da linha de transmissão.

Nossa unidade fabril e setor de pesquisa e desenvolvimento (P&D) encontram-se situados na Polônia. Mais de 90% das peças são fabricadas internamente.
O time da PMC Motorsport orienta na definição do melhor kit para seu objetivo. Em caso de dúvidas na montagem, oferecemos assistência técnica completa. Entre em contato conosco pelo formulário em nosso site.
Todos os itens que compõem nossos kits estão disponíveis para venda de forma individualizada em nossa loja.

Milhares de adaptadores fabricados e clientes satisfeitos em múltiplos países.
Os componentes PMC Motorsport são aplicados amplamente em carros de rua para uso diário e em veículos de competição profissional.
Qualidade é nosso compromisso primordial. Ao término de cada processo de fabricação, os componentes são devidamente checados. Cada item fabricado é gravado a laser com seu respectivo número de série de produção.
Controle com padrão comprovado pela certificação PN-EN ISO 9001:2015.

Realizamos envios de nossos produtos para quase todo o planeta. Os países membros da União Europeia (com exceção de regiões insulares) e o Reino Unido possuem frete estimado automaticamente no checkout. Para outras regiões, nossa equipe providencia o cálculo do frete e atualiza seu pedido. Você receberá uma notificação por e-mail com os valores finais.
IMPORTANTE: O custo do produto e os valores calculados de envio não incluem tributos aduaneiros, taxas de importação ou encargos locais devidos no país receptor.
Taxa de IVA a 0% para empresas detentoras de registro de IVA comunitário ativo (compras corporativas intra-UE fora da Polônia) e em operações de exportação destinadas para fora da União Europeia.
Após conferência no sistema VIES, realizamos a correção da cobrança sem a retenção de impostos locais.
| Motores compatíveis: | Toyota / Lexus V8 UZ Toyota / Lexus 1UZ-FE Toyota / Lexus 3UZ-FE |
| Caixas de marchas compatíveis: |
ZF S6-53 GS6-53DZ 6 marchas ZF S6-53 GS6-53DZ HGD (THGD) BMW M57N / M57N2 E60 530d ZF S6-53 GS6-53DZ JGA (TJGA) BMW M57N / M57N2 E60 530d ZF S6-53 GS6-53DZ HGA (THGA) BMW M57N E46 330d ZF S6X53 GS6X53DZ HGE (THGE) BMW M57N / M57N2 E60 530xd ZF S6X53 GS6X53DZ JGB (TJGB) BMW M57N / M57N2 E60 530xd |

As peças da PMC Motorsport são fabricadas para aplicação em esportes a motor e pistas fechadas.
A montagem requer atuação de mecânicos experientes em customizações de motores e swaps mecânicos – desenvolvida em oficinas capacitadas e munidas das devidas ferramentas.

O manual aborda as orientações necessárias para realizar a união física entre bloco do motor e caixa de marchas em bancada.
Conforme o modelo de veículo utilizado no projeto, podem ocorrer intervenções auxiliares como: fabricação de suportes, buchas de motor, folga de parede corta-fogo, túnel de transmissão ou adequação na dimensão do cardan.

Nossas placas adaptadoras são usinadas a partir de matérias-primas integralmente recicláveis.
Para a correta fixação do volante do motor, é necessária a utilização da cremalheira original (flexplate) da caixa automática Toyota / Lexus OE 32101-50010 e do espaçador de 4,5 mm posicionado entre o bloco do motor e a cremalheira, Toyota OE 32116-50010 (itens não inclusos). Fixe o volante ao virabrequim utilizando os parafusos inclusos, aplicando torque de 72 Nm (53,1 lb⋅ft) associado a trava-rosca. O rolamento de embreagem e o garfo acompanham o kit – posicione o garfo no ponto mais alto de apoio do rolamento e encurte o rolamento de embreagem do kit Sachs XTend em 5 mm, conforme demonstrado nos esquemas a seguir. A caixa de marchas GS6-53DZ HGA (E46 330d) é fixada na placa adaptadora exatamente com a mesma furação da caixa M57 GS5-39DZ – confira o diagrama de montagem da caixa M57, enquanto as caixas HGD, JGA, HGE e JGB seguem o esquema de montagem M57N. É obrigatório o emprego do motor de partida genuíno Toyota UZ (OE, não incluso no kit).






Todos os motores Toyota / Lexus V8 da linha UZ: 1UZ-FE (ex.: Lexus LS 400, SC 400, GS 400, Toyota Celsior, Crown, Soarer, Aristo) e 3UZ-FE (ex.: Lexus LS 430, GS 430, SC 430, Toyota Soarer, Crown Majesta).
Caixa de marchas manual de 6 marchas ZF GS6-53DZ aplicada nos BMW M57N / M57N2, versões HGD (THGD) e JGA (TJGA) – E60 / E61 530d – e versão HGA (THGA) – E46 330d, além das variantes 4x4 xDrive GS6X53DZ HGE (THGE) e JGB (TJGB) – E60 530xd. Estrias do eixo piloto: 32,5x35-26N.
A caixa ZF GS6-53DZ HGA fixa-se na placa adaptadora exatamente na mesma furação da caixa M57 GS5-39DZ – utilize o diagrama do câmbio M57 apresentado no tópico «Instruções de instalação». Para os demais modelos (HGD, JGA, HGE, JGB), deve-se adotar o esquema M57N.
Não. A placa adaptadora foi construída de forma a dispensar o corte da carcaça – resta somente providenciar a folga para o motor de partida.
A cremalheira original da caixa automática (flexplate) Toyota / Lexus UZ, código OE 32101-50010, e a arruela de espaçamento de 4,5 mm entre o bloco e a cremalheira, código Toyota OE 32116-50010. Também é demandado o cilindro atuador da embreagem proporcional à caixa e o motor de arranque original Toyota UZ (OE). Esses componentes não acompanham o pacote.
O conjunto bidisco Sachs XTend 3000 950 709 (3000.950.709-S) de 215 mm (8,46") do BMW E9x M3 V8: platô autorregulável, dois discos de embreagem com centro estriado de 32,5x35-26N (26 dentes/estrias) compatível com a caixa ZF GS6-53DZ, além do rolamento de embreagem e garfo.
O torque máximo garantido para este kit atinge 700 Nm (516 lb⋅ft).
Sim. Ao empregar a embreagem bidisco, o rolamento do kit Sachs XTend deve ser usinado/encurtado em 5 mm e o garfo encaixado no degrau superior do rolamento. Os esquemas do manual gráfico detalham essa execução.
O motor de partida original Toyota UZ (OE). Peça não inclusa no kit.
Placa adaptadora em alumínio para caixa de marchas com conjunto de parafusos de fixação, volante de motor customizado PMC Motorsport de 215 mm com pista de atrito removível, parafusos de virabrequim, parafusos de fixação do platô e o kit de embreagem Sachs XTend 3000 950 709 (platô e dois discos de fricção) com peças de acionamento (rolamento de embreagem e garfo). Atuador de embreagem não incluído.
Sim. Todos os elementos encontram-se disponíveis para compra individual – inclusive o combo formado apenas por placa adaptadora e volante de motor sem o pacote de embreagem.
Não. Os preços exibidos e as despesas com transporte não integram tarifas de importação, impostos de despacho aduaneiro ou despesas fiscais do país de entrega.
Sim, válido para empresas com registro de IVA ativo na União Europeia (fora da Polônia) constatado no sistema VIES ou operações de envio destinadas à exportação fora da União Europeia.
O manual detalha especificamente a união externa entre bloco do motor e caixa de marchas fora da carroceria. Em conformidade com o veículo a ser montado, alterações complementares são esperadas (coxins, reforços, túnel de transmissão, balanceamento/comprimento de cardan). Orientamos que o procedimento seja executado por oficinas preparadoras.
Ressaltamos que a adoção de um volante de motor monomassa aliviado concede uma resposta de aceleração imediata eliminando elementos originais de absorção de vibração. Esse contato mecânico rígido na transmissão pode ocasionar ruídos de rolamento e engrenamento naturais da caixa de marchas em neutro. Trata-se de uma resposta normal e esperada em veículos desportivos, decorrente do acoplamento direto da mecânica.
