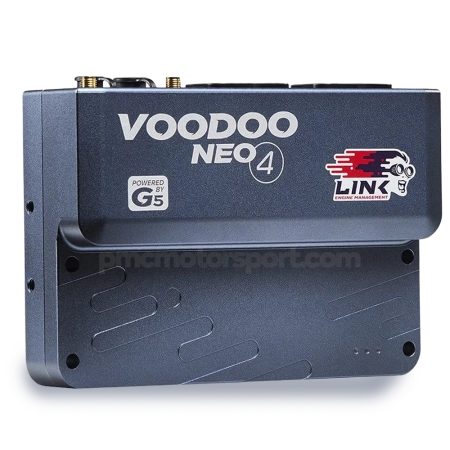

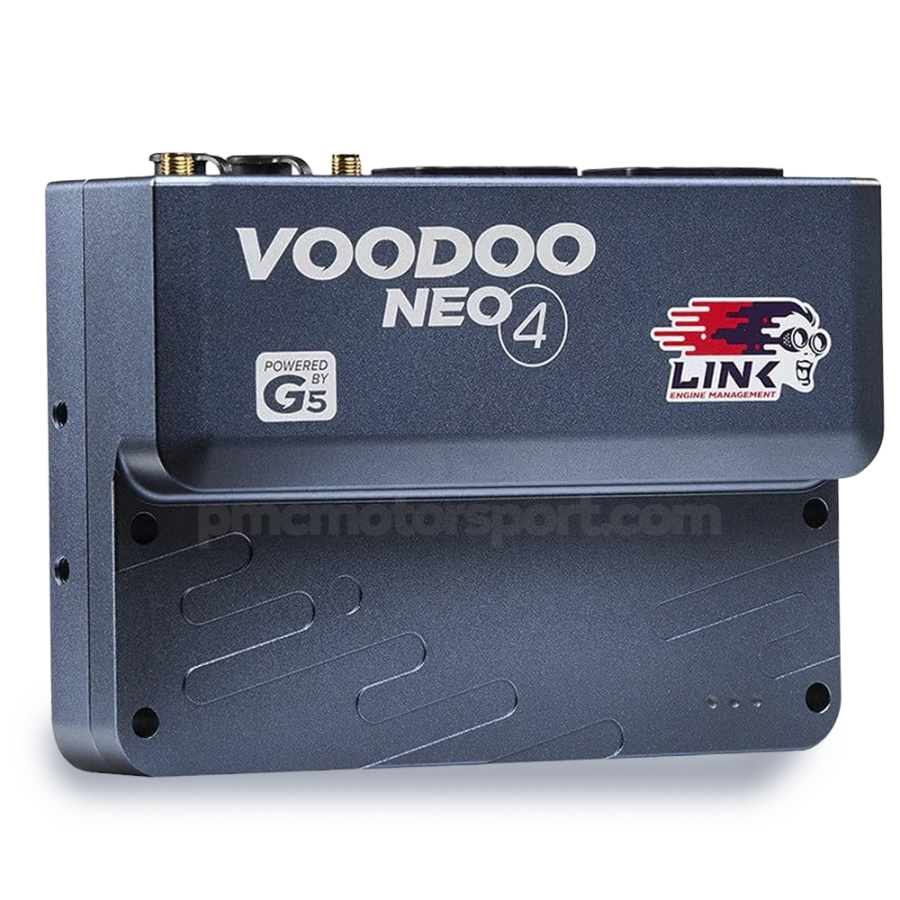

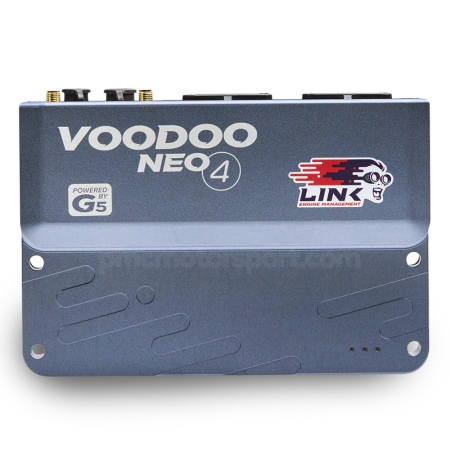

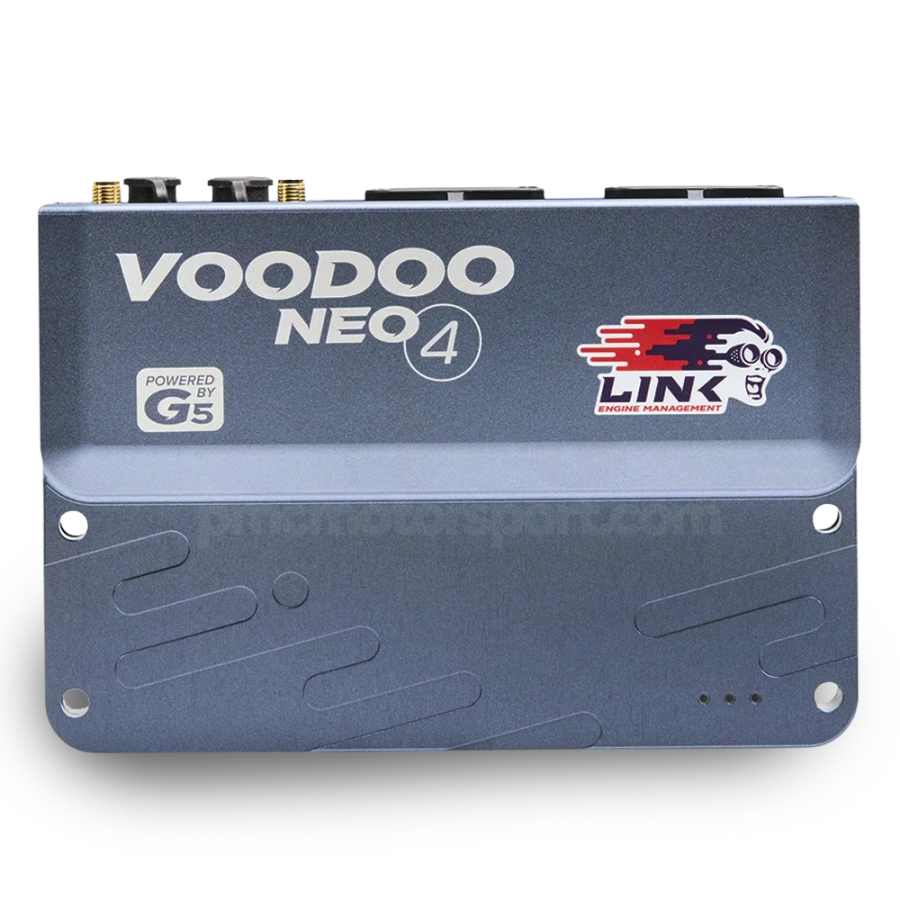

Link G5 Voodoo Neo 4

Construído sobre a plataforma de ECU mais avançada, potente e flexível de sempre da Link, o G5 Voodoo Neo 4 oferece uma gestão de motor de próxima geração para configurações de até 6 cilindros sequenciais ou 4 cilindros sequenciais escalonados.

A gama G5 Voodoo coloca verdadeira magia nas suas mãos e abre um novo mundo de possibilidades com a capacidade de controlar injeção indireta e direta, E/S altamente personalizáveis, comunicações avançadas e funcionalidades de próxima geração.

A arquitetura multi-placa do G5 oferece uma capacidade de E/S expandida em relação à gama G4X através de pinos ADIO e de entrada auxiliar/digital altamente personalizáveis para maior flexibilidade em preparações de alto rendimento.

As comunicações avançadas incluem GPS, Wi-Fi, Ethernet, duplo CAN Bus e afinação por USB-C, juntamente com 1 GB de registador de dados interno para captura e análise de dados em alta velocidade. O G5 Voodoo Neo 4 também possui controlo de transmissão automática, controlo Lambda integrado e pontes H duplas para borboleta eletrónica e controlo de E-Wastegate de baixa potência.

O G5 Voodoo Neo 4 é ideal para preparações modernas de alto rendimento de 4 ou 6 cilindros que exigem tecnologia de gestão de motor de próxima geração.

Características:

A arquitetura multi-placa do G5 Voodoo Neo 4 oferece funcionalidades de próxima geração, incluindo:

Funcionalidades da ECU

• Sistema de Posicionamento Global (GPS)
• Duplo controlo de borboleta eletrónica
• 8 blocos matemáticos personalizados de 30 caracteres
• Flex Fuel
• Osciloscópio de sinal (Trigger)
• Acelerómetro de 3 eixos
• Pull-ups de entrada de temperatura selecionáveis de 1k ou 10k ohm
• Limitadores flexíveis de proteção do motor
• Controlo de teclado CAN
• Controlo VVT
• Controlo de pressão de sobrealimentação em circuito aberto (Open Loop)
• Controlo de pressão de sobrealimentação em circuito fechado (Closed Loop)
• Controlo Lambda de banda larga digital integrado
• Duplo circuito fechado Lambda
• Controlo direto de transmissão automática
• 1 Gigabyte de registador de dados interno

Funcionalidades de Desporto Motorizado

• Controlo de óxido nitroso (Nitrous)
• Controlo de arranque (Launch Control)
• Sistema anti-lag (ALS)
• Controlo de velocidade de cruzeiro (Cruise Control)
• Controlo de tração
• Cronómetro de corrida e gestão de potência
• Controlo de mudança de velocidade (Gear Shift)
• Controlo de patilhas no volante (Paddle Shift)

Especificações

O G5 Voodoo Neo 4 utiliza a plataforma de ECU mais avançada, potente e flexível da Link, oferecendo comunicações e especificações avançadas, incluindo:

Saídas

• 8 saídas de injeção
• As saídas de injeção podem gerir injeção direta através de uma caixa de drivers
• 6 saídas de ignição
• 12# saídas auxiliares
• Alimentação de sensores de +5V
  As saídas de injeção e ignição não utilizadas podem ser utilizadas como saídas auxiliares
  # 4 pinos são pinos multiusos Aux. ou de Entrada Digital. Cada pino pode ser Aux. ou Entrada Digital, não ambos ao mesmo tempo.

Entradas

• 10+ entradas digitais
• 4 entradas de temperatura
• 3 entradas analógicas
• 2 entradas de captação (trigger)
• 2 entradas de detonação (knock)
• As entradas de temperatura e analógicas não utilizadas podem ser utilizadas como entradas digitais: + 4 pinos são pinos multiusos de Injeção, Aux. ou Entrada Digital. Cada pino pode ser de Injeção, Aux. ou Entrada Digital, não todos ao mesmo tempo.
• Entradas / Saídas 6 ADIO de dupla finalidade

Comunicações

• 2 canais Bus CAN
• 1 ligação de afinação Wi-Fi USB-C
• 1 Ethernet
• 1 alimentação via USB

Registador de dados

• Memória de registo integrada de 1 GB
• Taxa de registo total máxima de 100 kHz
• 250 canais de registo

Dimensões do produto

• 107mm(C) x 158mm(L) x 45mm(A)
• 4.21in(C) x 6.22in(L) x 1.77in(A)
• Peso do produto: 730 gramas (25.75 onças)

Material
Invólucro selado em alumínio billet 6061-T6 usinado em CNC

Sistema elétrico

• Gama de tensão de funcionamento: 6-30V
• Tensão de entrada máxima: 30V
• Consumo contínuo máximo de corrente: 17A

Conteúdo da caixa

• ECU G5 Voodoo Neo 4
• Cabo de ligação USB-C
• Antena Wi-Fi
• Antena GPS de 4m (suporte magnético ou adesivo)
• Tampas de proteção contra poeira USB-C e SMA
• Guia de início rápido (A5)
• Tabela de E/S do instalador (A3)
• Autocolantes Link

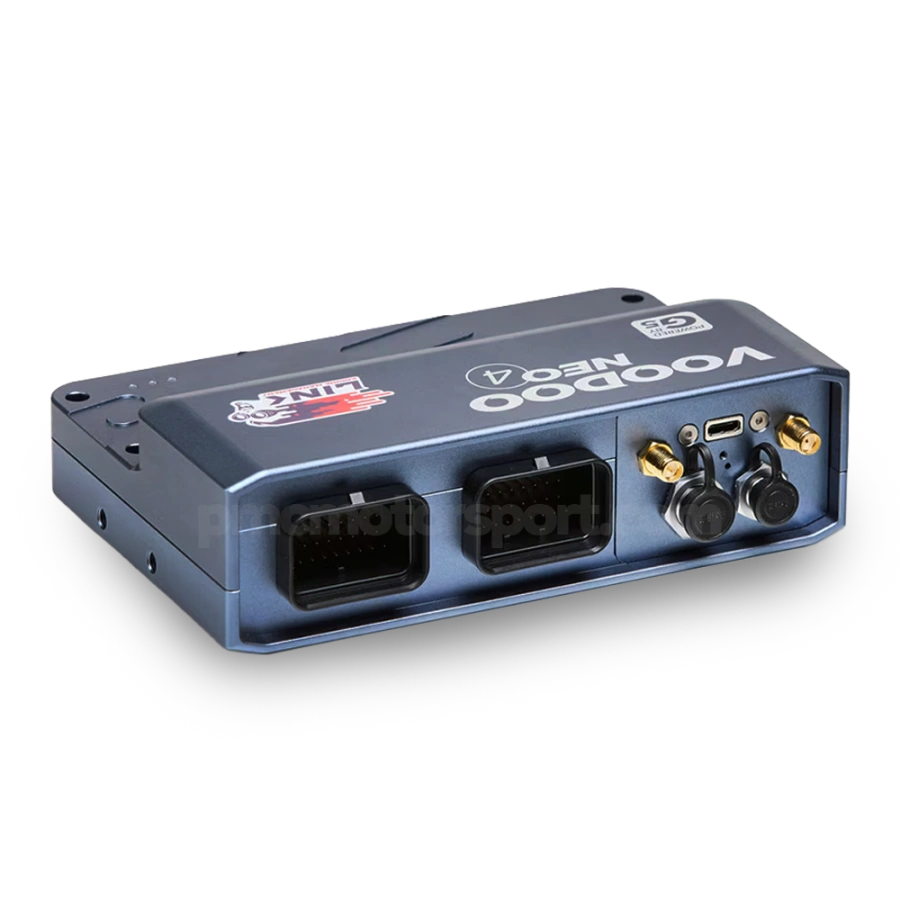

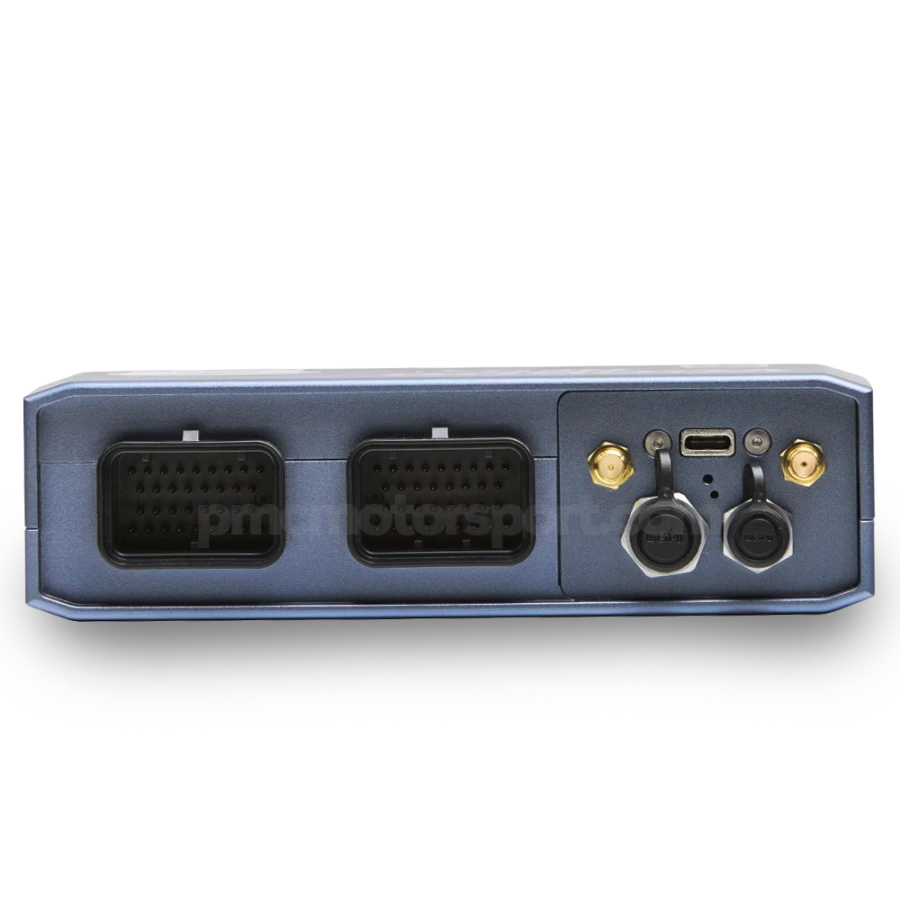

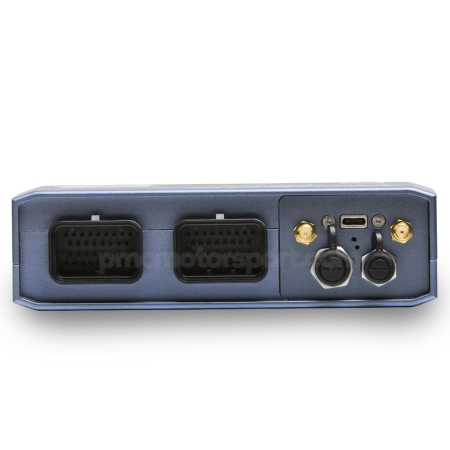

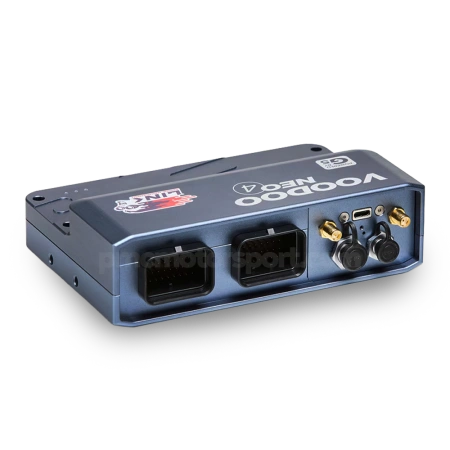

Conector

• Superseal 4 filas 34 posições x2
• Número de peça 4-1437290-0
• Número de peça 4-1437290-1
