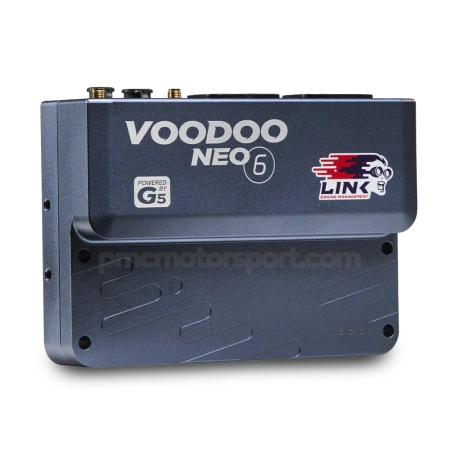

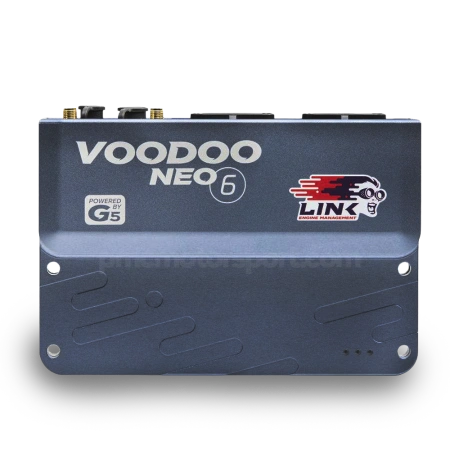

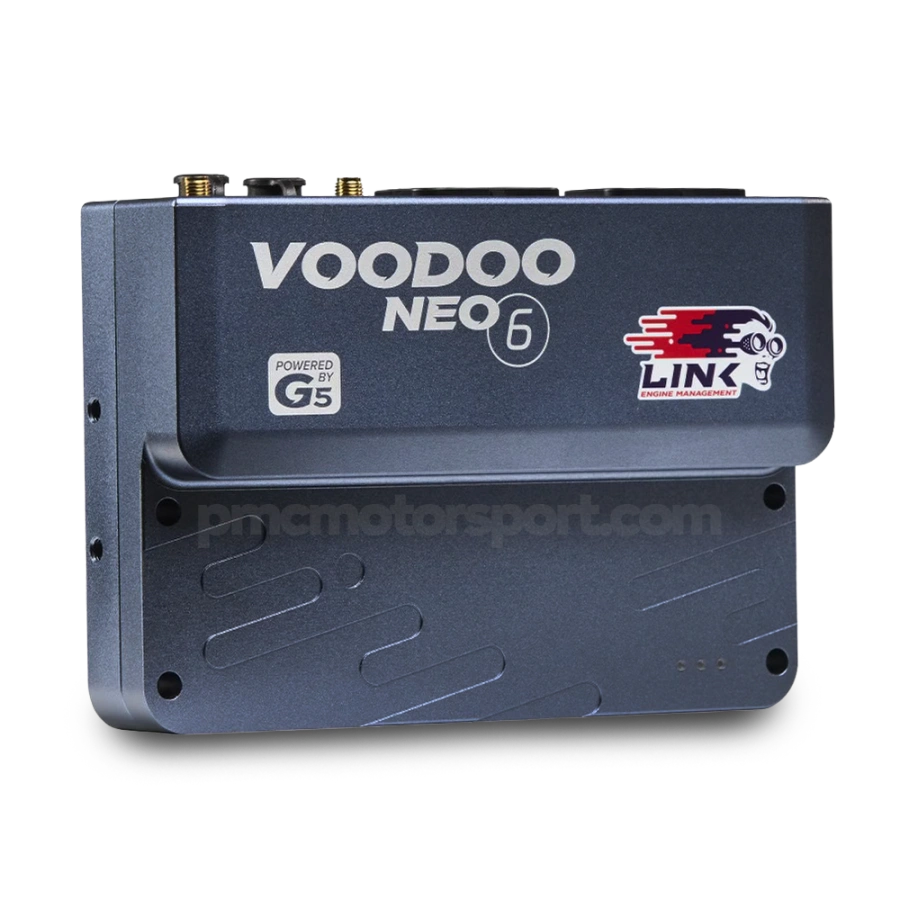

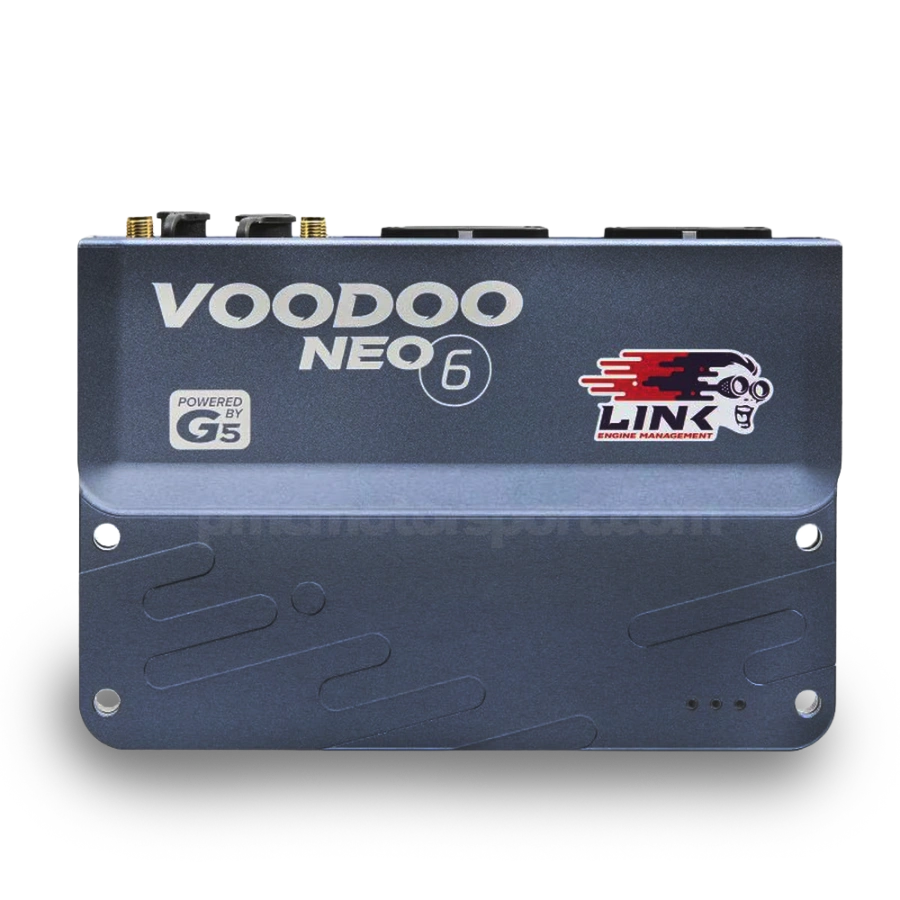

Link G5 Voodoo Neo 6

Le G5 Voodoo Neo 6 peut gérer :

• 8 cylindres avec injection indirecte ou directe et allumage direct,
• 6 cylindres avec injection étagée directe/indirecte et allumage direct

Les calculateurs G5 Voodoo sont le choix parfait pour le sport automobile de niveau professionnel.

Dans la boîte :

• Calculateur G5 Voodoo Neo 6
• Câble de connexion USB-C
• Antenne WiFi
• Antenne GPS 4m (support magnétique ou adhésif)
• Capuchons anti-poussière USB-C et SMA
• Guide de démarrage rapide QuickStart (A5)
• Tableau d'E/S d'installation (A3)
• Autocollants Link

Caractéristiques :

• Nouveau module de communication : vitesses de téléchargement des fichiers journaux jusqu'à 10 fois plus rapides (de minutes à secondes), avec WiFi et GPS améliorés
• Ethernet intégré
• Enregistrement intégré de 1 Go dans l'unité de stockage de données
• 1 contrôleur bande large (wideband) intégré
• Boîtier usiné CNC, étanche

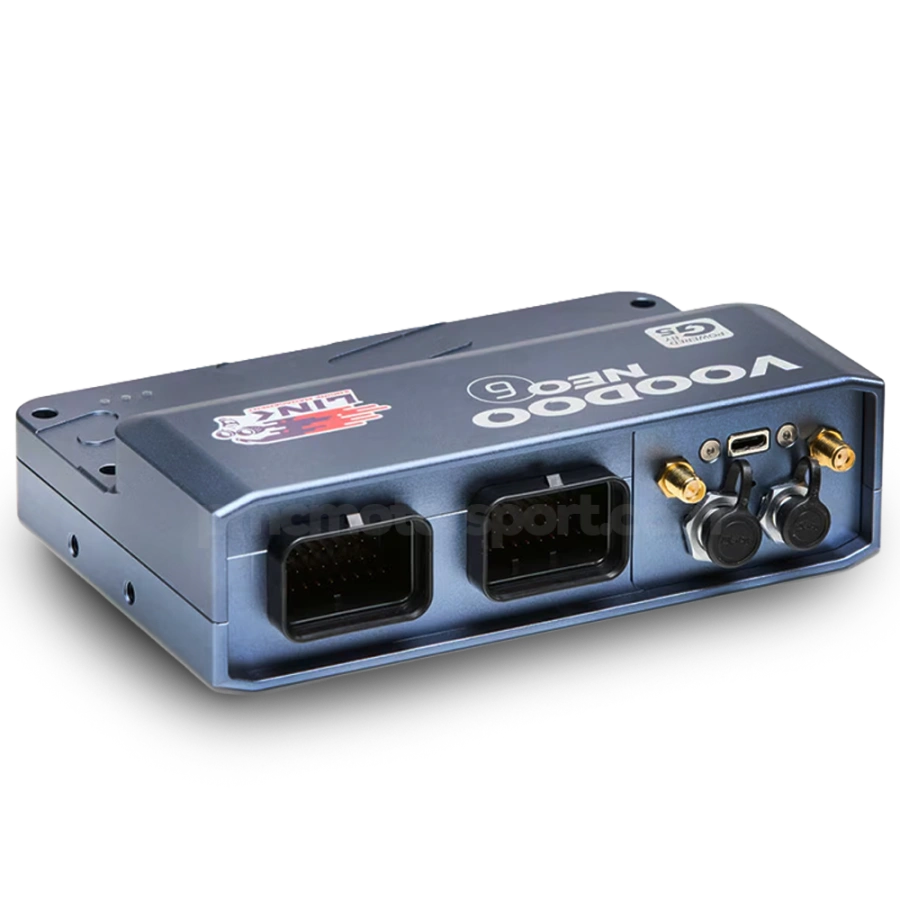

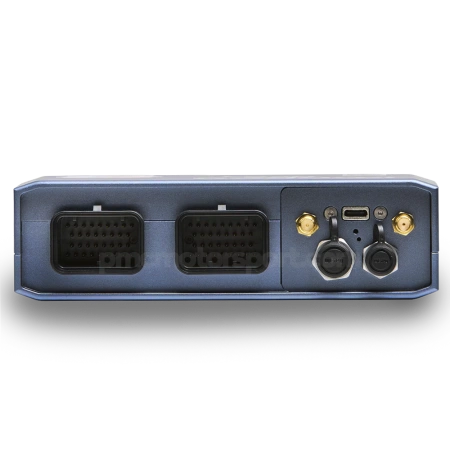

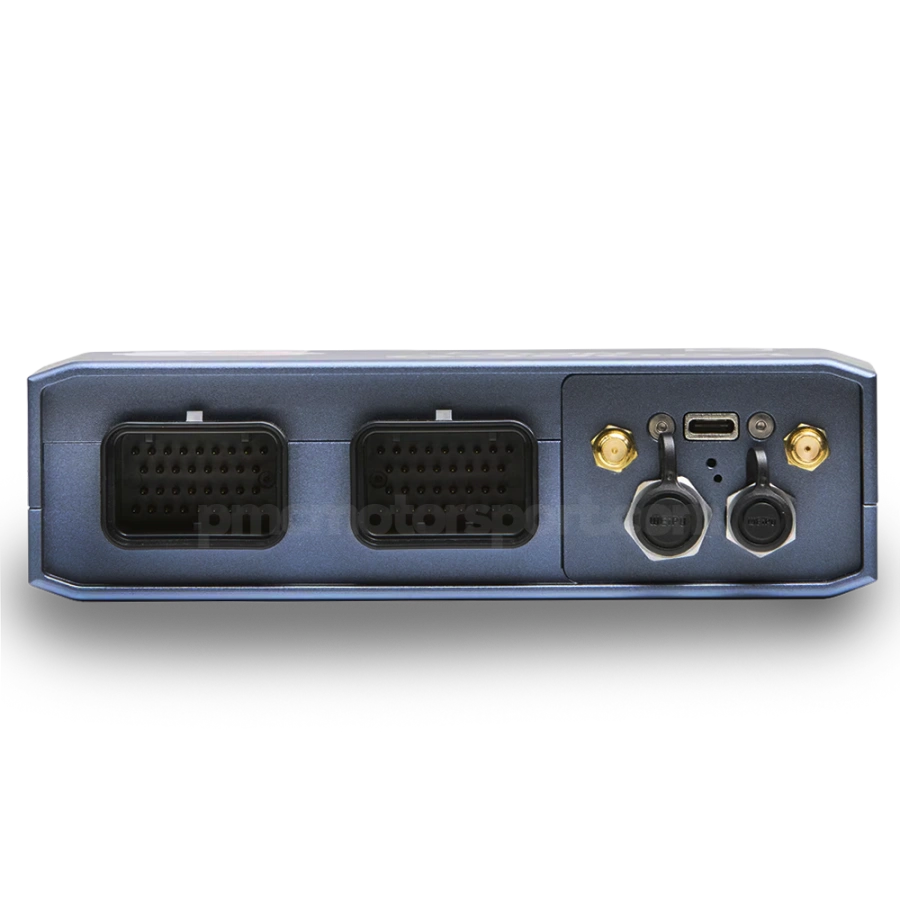

• 68 broches au total (connecteurs Superseal Link A et B 34 broches)
• Prise en charge de la ligne K
• Nouveau connecteur CAN WEIPU, qui alimente le bus CAN.
• E/S hautement personnalisables, utilisant 2 types de broches polyvalentes :
  broches ADIO et broches Injecteur/Entrée numérique. Ces broches peuvent fonctionner comme entrées ou sorties.
• Peut désormais être alimenté via le câble USB, facilitant ainsi les mises à jour de firmware et la configuration initiale sur votre PC.
• Fonctionne sur le même logiciel PC Link très apprécié que la G4X, ce qui signifie que vous n'avez pas besoin d'apprendre un nouveau logiciel. Vous pouvez ouvrir les fichiers de journaux et de cartographies G4X et G5 dans le même logiciel (une cartographie G4X peut également être chargée dans un G5 Voodoo Pro)
• Plus d'options de montage que jamais, avec des trous traversants et des trous de montage filetés sur le côté et en dessous.
• Tous les calculateurs NEO sont compatibles avec l'injection directe, y compris l'injection étagée indirecte/directe sur NEO 4 et 6.

Nécessite les kits de connecteurs « A » et « B » (non fournis).

Spécifications

Entrées/Sorties

• Contrôlez jusqu'à 8 cylindres avec injection indirecte ou directe et allumage direct, ou 6 cylindres avec injection étagée directe/indirecte, grâce à :
  • 12 broches d'injecteur
  • 8 broches d'allumage
  • 6 broches de sortie aux.
  • (4 broches d'injecteur sont partagées avec 4 broches DI. Vous ne pouvez utiliser chaque broche que pour l'injection ou l'entrée numérique DI, pas les deux en même temps.)
  • 6 broches ADIO
• E/S hautement personnalisables, utilisant 2 types de broches polyvalentes : broches ADIO et broches Injecteur/Entrée numérique. Ces broches peuvent fonctionner comme entrées ou sorties.
• ADIO est un type de broche unique. ADIO peut fonctionner comme une sortie auxiliaire (commutée ou PWM), comme une entrée analogique ou comme une entrée numérique, mais ne peut pas lire le signal PWM/fréquence.
• Le Neo 6 dispose de broches Inj/DI qui sont utilisées soit comme broche d'injecteur, sortie auxiliaire ou broche d'entrée numérique. Elles peuvent lire les signaux PWM/fréquence.
• Toute broche d'injecteur/d'allumage non utilisée peut être utilisée comme broche auxiliaire.
• Toutes les broches d'allumage et auxiliaires sont protégées contre les retours de courant.
• 3 entrées analogiques
• 10 entrées numériques
• 4 entrées de température
• 2 entrées de cliquetis
• 2 entrées de déclenchement (trigger)
• 1 x contrôleur lambda bande large
• Contrôle de papillon motorisé à double pont H
• Broche dédiée au commutateur d'allumage
• Alimentation capteurs 5V
• CAN 1 via connecteur Weipu. Le connecteur CAN fournit désormais l'alimentation et la masse.

Communications

• USB-C (câble inclus)
• Alimentation via USB
• WiFi : Connectez-vous directement au calculateur via le point d'accès WiFi intégré, ou ajoutez-le à un réseau existant (antenne incluse)
• CAN : Le nouveau connecteur WEIPU alimente les appareils CAN
• Ethernet : Ethernet intégré pouvant fonctionner comme l'USB. Ajoute également la possibilité de se connecter au calculateur via un réseau.
• GPS : Fonctionnel lorsque l'antenne GPS est connectée (antenne incluse)

Enregistrement de données

• Capacité d'enregistrement de 1 Go
• Enregistrement via WiFi
• Taux d'enregistrement total max. de 100 kHz
• 250 canaux d'enregistrement

Dimensions et poids

• Longueur : 107 mm (4,21 pouces)
• Largeur : 158 mm (6,22 pouces)
• Hauteur latérale max. : 45 mm (1,77 pouces)
• Poids : 730 grammes (25,75 onces)

Montage

• 4x trous de montage filetés M5 sur les côtés pour le montage sur support
• 4x trous de montage filetés M5 sur le dessous pour un montage propre
• 4 x trous traversants non filetés de 5,5 mm pour un montage traversant (conçus pour être utilisés avec des boulons M5)

Connecteurs
