Embouts à rotule pour suspensions

Les embouts à rotule (aussi appelés rotules uniball ou têtes de bielle) sont des composants mécaniques à articulation sphérique, utilisés dans des applications exigeant de grands angles de mouvement, une direction précise et une résistance élevée aux vibrations et aux surcharges. Notre gamme comprend exclusivement des embouts FLURO, un fabricant allemand reconnu pour ses rotules haute performance destinées au sport automobile, à l’industrie, à l’automatisation et aux véhicules spéciaux.

Embouts FLURO – Précision et fiabilité

Les produits FLURO garantissent une fabrication précise, des tolérances constantes et une grande robustesse. Les séries disponibles incluent EA, EA-D, EA-2RS (versions étanches), GALRS, GARSW, GIS, GILXSW et GILRSW. Selon le modèle, ils offrent :

• un corps en acier ou acier inoxydable (ex. FLURO-D-NIRO),
• des surfaces de glissement en PTFE pour un fonctionnement sans lubrification,
• des joints 2RS contre la poussière, l'humidité et la boue,
• une capacité de charge radiale et axiale selon la norme DIN 648.

Les embouts FLURO sont utilisés dans les suspensions de voitures de course, les liaisons de direction, les barres stabilisatrices, les vérins et les machines industrielles. Ils sont également essentiels dans les bras de suspension réglables et les kits de carrossage pour applications motorsport.

Rotules sphériques – Principe de fonctionnement

Les rotules sphériques utilisées dans les embouts à rotule se composent d’une bague extérieure et d’un insert sphérique. Elles permettent des mouvements dans plusieurs axes, compensent les désalignements et transmettent les charges dynamiques. Leur conception assure une longue durée de vie, même dans des conditions extrêmes.

Embouts à rotule 2RS – Protection pour conditions difficiles

Les modèles portant la mention 2RS sont équipés de doubles joints en caoutchouc pour protéger la zone de glissement contre la saleté, l’eau et les projections. Ces rotules uniball étanches sont particulièrement recommandées pour les environnements off-road, rallye, drift ou industriels exposés à la poussière et aux fluides techniques.

Rotules pour bras – Filetage et direction

Selon la conception de votre bras ou biellette, nous proposons :

• un filetage mâle ou femelle – pour montage direct ou vissage interne,
• un filetage à droite ou à gauche – facilitant le réglage de la longueur,
• des filetages de M8 à M30x2,
• un pas standard ou fin (ex. M12x1.25).

Exemples courants : EA 30 D-2RS M30x2 droite, GALRS 20 R M20x1.5 gauche, GILXSW 16x1.5 femelle gauche. Chaque modèle est défini par son angle d’orientation et sa capacité de charge axiale, à choisir selon l’application.

Uniball en sport automobile – Utilisation sur circuit et route

Les embouts uniball sont utilisés dans les voitures de drift, de circuit, off-road et les plateformes RWD/4x4 modifiées. Ils améliorent la précision de conduite, éliminent les jeux et permettent d’ajuster la géométrie de suspension selon les besoins de la piste ou du terrain.

Grâce à leur construction rigide (non élastique comme les silentblocs), ils assurent une transmission directe des forces sans déformation. Les modèles GARSW, EA-2RS et GILRSW sont couramment utilisés dans les systèmes push-rod, kits de carrossage et bras intégrés aux arceaux de sécurité.

FAQ – Questions fréquentes

Comment choisir un embout uniball adapté à ma suspension ?

Les critères importants sont :

• le diamètre du filetage (ex. M12, M16, M30x2),
• le type de filetage : externe (mâle) ou interne (femelle),
• le sens du filetage : droit (R) ou gauche (L),
• la charge radiale et axiale admissible,
• l’angle de travail – crucial pour les suspensions à grand débattement,
• le besoin d’un modèle étanche (2RS) dans un environnement exposé.

Quelle est la différence entre une rotule ouverte et une version 2RS ?

Les modèles 2RS disposent de joints d’étanchéité en caoutchouc des deux côtés, empêchant l’entrée de poussière et d’humidité. Parfaits pour les environnements exigeants.

Les versions ouvertes offrent un angle de fonctionnement maximal mais nécessitent une surveillance et un entretien plus fréquents.

Quelle est la différence entre filetage gauche et droit ?

Filetage droit (R) : serrage dans le sens horaire. Filetage gauche (L) : dans le sens antihoraire. Utilisés ensemble sur une biellette, ils permettent un réglage rapide sans démontage, en tournant la tige centrale filetée.

À quoi servent les embouts à rotule FLURO ?

Exemples d’utilisation :

• bras de suspension réglables (carrossage, pincement, bras tirés),
• barres de réaction et stabilisatrices pour suspensions RWD et 4x4,
• vérins hydrauliques et pneumatiques,
• liaisons de direction dans les véhicules avec arceau (ex. buggy),
• machines industrielles : grues, machines TP, vannes, préhenseurs.

Les rotules uniball peuvent-elles remplacer les silentblocs ?

Non – ce ne sont pas des remplacements directs. Les rotules offrent un montage rigide et précis, tandis que les silentblocs absorbent les vibrations et apportent du confort. Les uniball sont destinées aux véhicules performants ou à usage piste/off-road, et peuvent transmettre davantage de bruit et de vibrations.

Comment distinguer un modèle mâle d’un modèle femelle ?

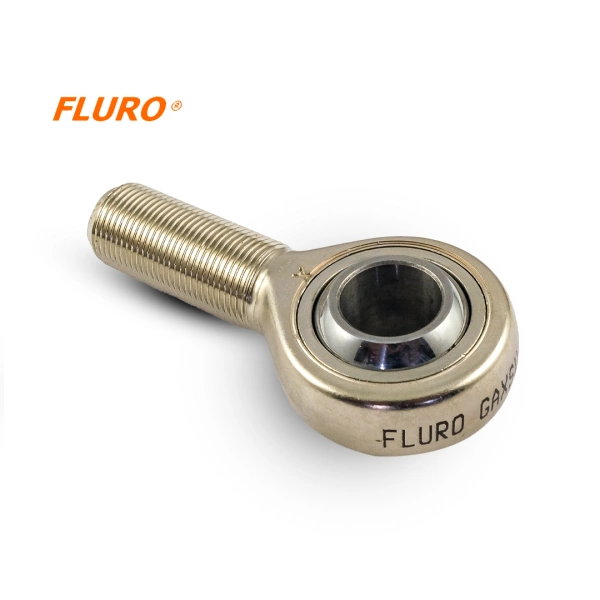

Modèle mâle : tige filetée externe (ex. EA, GARSW).

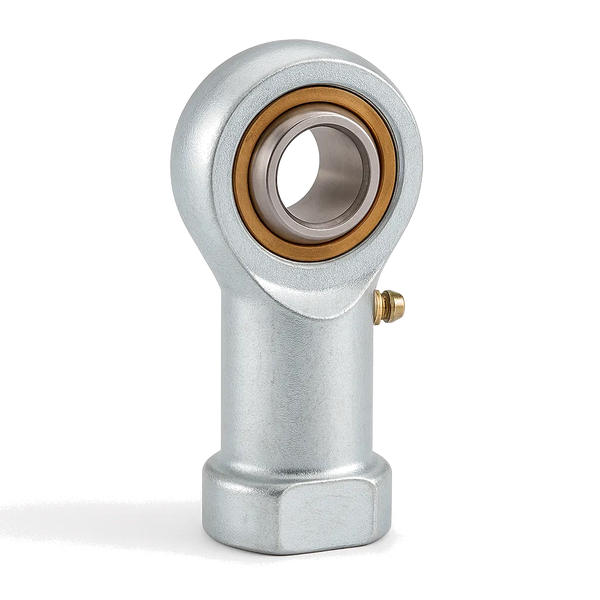

Modèle femelle : filetage interne (ex. GALRS, GILXSW).
Les deux versions existent en filetage droit ou gauche, souvent utilisées par paire dans les bras réglables.
