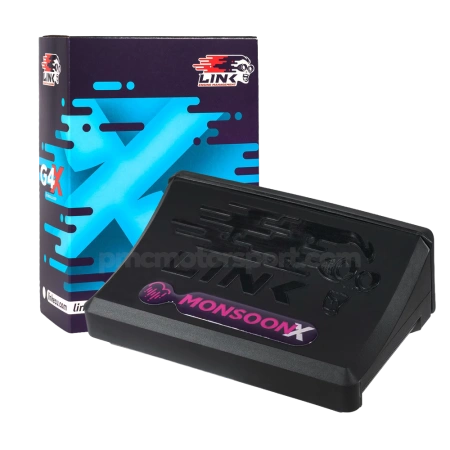

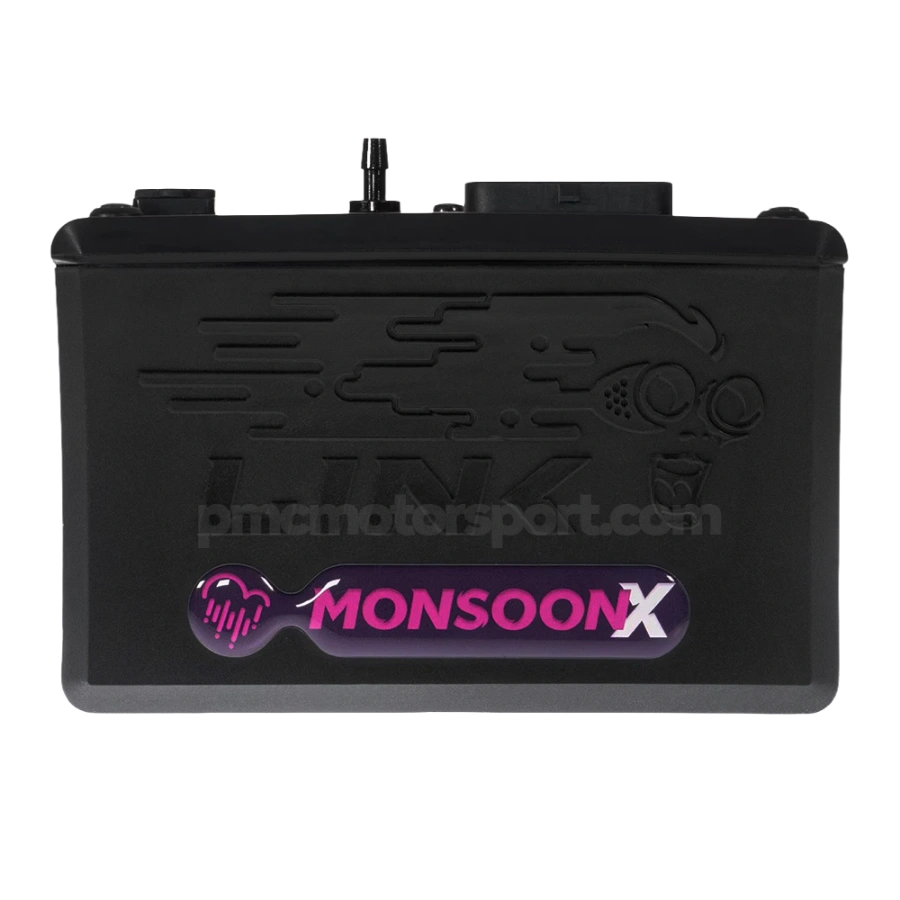

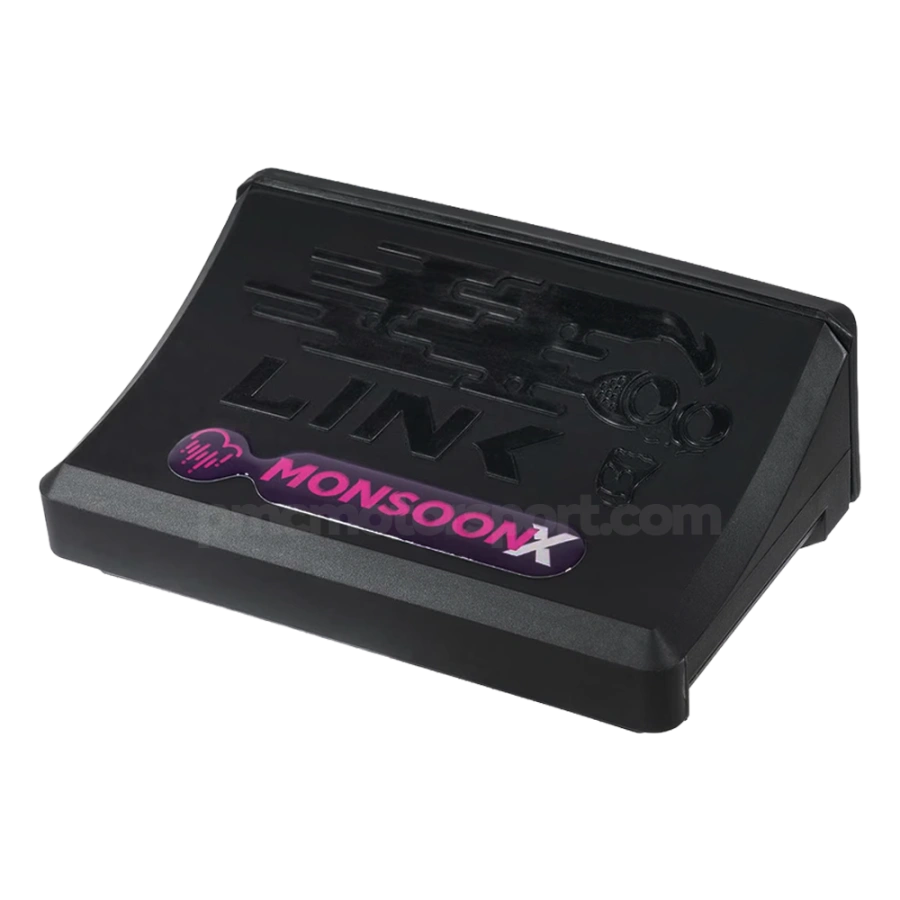

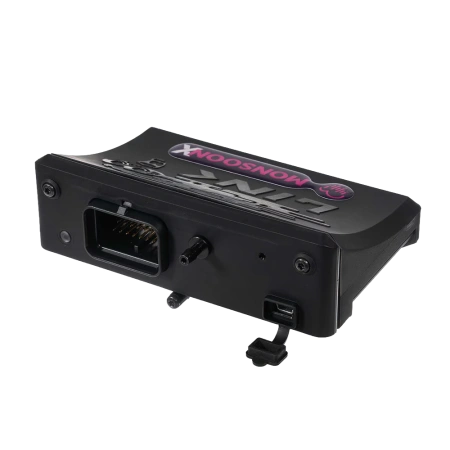

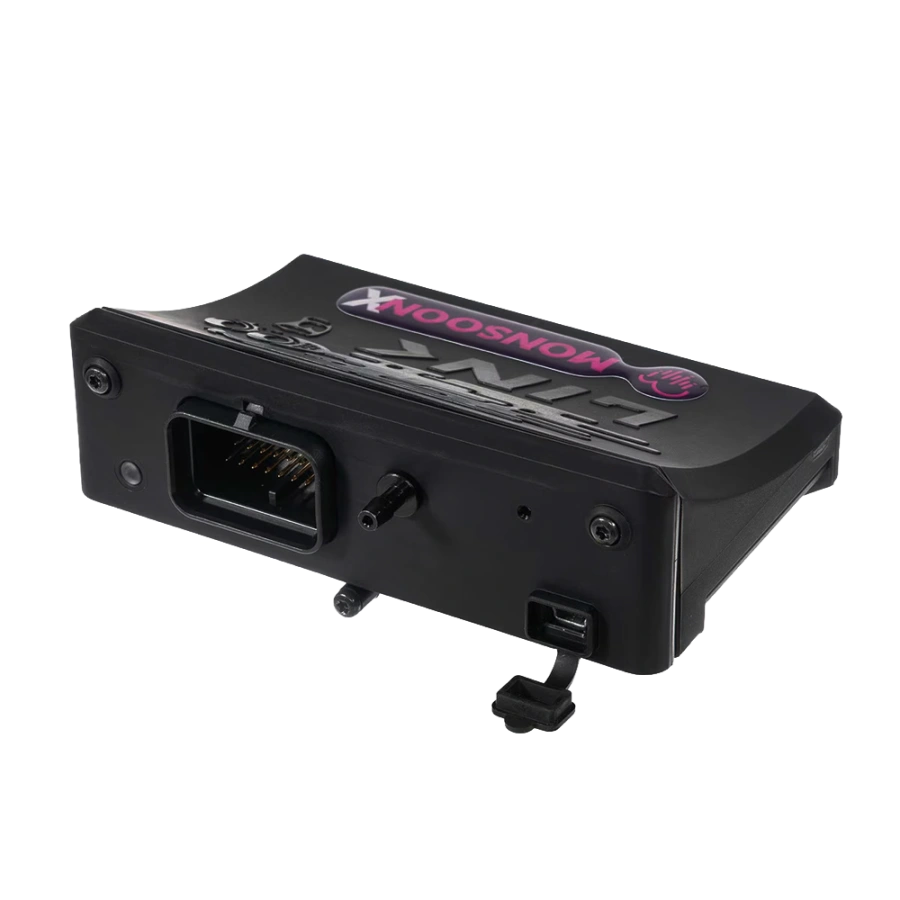

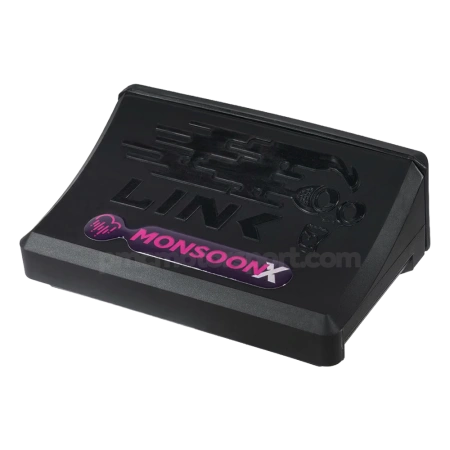

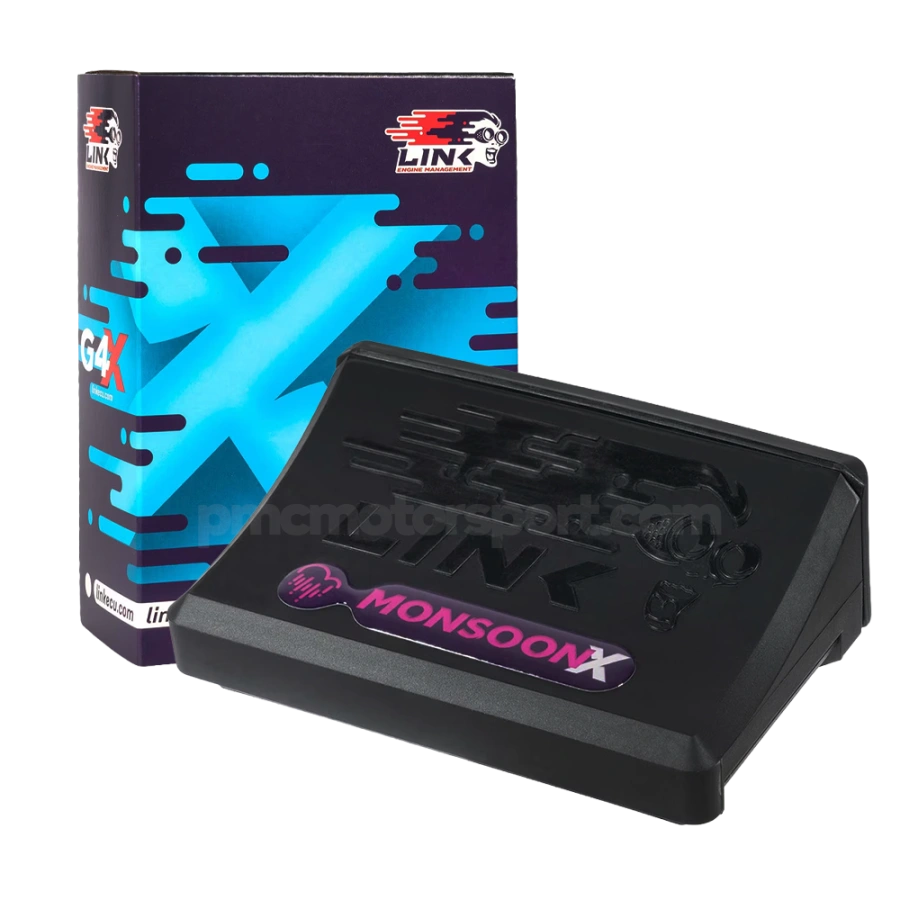

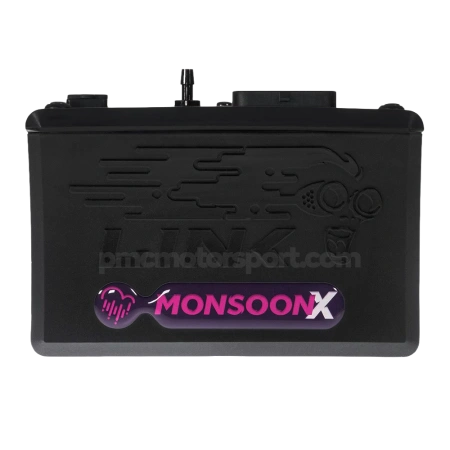

Link G4X MonsoonX ECU
- ECU independiente (standalone) G4X MonsoonX, ideal para motores de 2 a 4 cilindros que requieren más E/S y funcionalidades de motorsport que la AtomX.
Link G4X MonsoonX ECU
Cubriendo la brecha entre las ECU de entrada y de nivel medio, la MonsoonX ofrece un ajuste avanzado y funciones de motorsport en un paquete compacto y capaz.
Compartiendo la misma arquitectura G4X ganadora de campeonatos que el resto de la gama G4X, la MonsoonX ofrece la misma experiencia de ajuste y la fiabilidad en la que confían entusiastas y preparadores profesionales de todo el mundo.
La MonsoonX comparte el mismo procesador, firmware, software y conjunto de funciones G4X estándar que se encuentran en toda la serie G4X. Sus funciones incluyen Bus CAN, Flex Fuel, limitadores flexibles de protección de motor, control de teclado CAN, control de presión de turbo en bucle abierto y cerrado, doble bucle cerrado Lambda, control VVT, un osciloscopio de señal (Trigger) integrado, compatibilidad con pantallas (dashes) del mercado secundario y 512 MB de registro de datos interno. También cuenta con un sensor MAP integrado.
Aprovechando la capacidad de la AtomX, la MonsoonX añade salidas auxiliares, entradas digitales y entradas analógicas adicionales, junto con funcionalidad avanzada de ajuste y motorsport. Dependiendo de sus necesidades de E/S, funciones como Launch Control, Anti-Lag, control de cambio de marcha, control de levas en el volante y control VVT permiten configurar la ECU según los requisitos específicos de su proyecto.
La MonsoonX es la solución ideal para motores atmosféricos y turboalimentados que requieren algunas funciones avanzadas de ajuste y motorsport, sin necesidad de dar el salto a una ECU de nivel superior de Link.
Nota: La MonsoonX puede ejecutar cualquiera de las funciones anteriores, pero no todas a la vez. El número de funciones que puede ejecutar depende de cuántas entradas y salidas limitadas necesite cada función.
Modelos compatibles |
La MonsoonX puede controlar hasta 2 rotores (Wankel) o 4 cilindros con inyección secuencial y encendido directo. |
Características
La MonsoonX combina todas las funciones estándar de la G4X con una selección de funciones avanzadas de ajuste y motorsport, incluyendo:
Funciones de la ECU |
Sensor MAP integrado 8 bloques matemáticos personalizados (hasta 30 caracteres) Flex Fuel Osciloscopio de señal (Trigger Oscilloscope) Limitadores flexibles de protección del motor Control de teclado CAN Control VVT Control de presión de soplado en bucle abierto (Open Loop) Control de presión de soplado en bucle cerrado (Closed Loop) Control de sensor Lambda integrado Doble bucle cerrado Lambda Compatible con los principales cuadros de instrumentos del mercado a través de CAN o puerto serie. 512 Megabytes de registro de datos interno (Datalogging) |
Funciones de Motorsport |
Control de salida (Launch Control) Sistema anti-lag (ALS) Control de cambio de marcha (Gear Shift Control) Control de levas en el volante (Paddle Shift Control) Nota: La MonsoonX puede ejecutar cualquiera de las funciones anteriores, pero no todas a la vez. El número de funciones que puede ejecutar depende de cuántas entradas y salidas limitadas necesite cada función. |
Especificaciones
La MonsoonX combina todas las especificaciones principales de la AtomX con E/S adicionales, incluyendo:
Salidas |
4 salidas de inyección 4 salidas de encendido 6 salidas auxiliares Alimentación de sensores de +5V Las salidas de inyección/encendido no utilizadas pueden funcionar como salidas auxiliares |
Entradas |
4 entradas digitales 2 entradas de temperatura 4 entradas analógicas 2 entradas de captador (trigger) 1 entrada de detonación (knock) Las entradas de temperatura y analógicas no utilizadas pueden utilizarse como entradas digitales |
Comunicaciones |
1 canal Bus CAN Conexión de ajuste Mini-B USB |
Registro de datos |
512 MB de memoria de registro integrada Tasa de registro total máxima de 100 kHz 250 canales de registro |
Dimensiones del producto |
95 mm (L) x 130 mm (An) x 45 mm (Al) 3.74 in (L) x 5.12 in (An) x 1.77 in (Al) |
Peso del producto |
220 gramos (7.76 onzas) |
Material |
Carcasa de nylon reforzada con fibra de vidrio |
Sistema eléctrico |
Rango de tensión operativa: 6.5-24V Tensión de entrada máxima: 36V Consumo continuo máximo de corriente: 3A Corriente operativa: 200mA |
Varios |
Estándar de fabricación ISO 13485 Rango de temperatura ambiente: -30 a 90°C |
Contenido de la caja |
ECU MonsoonX G4X Guía de inicio rápido (Quick Start) Soporte de montaje Cable de ajuste USB Pegatinas LinkECU |

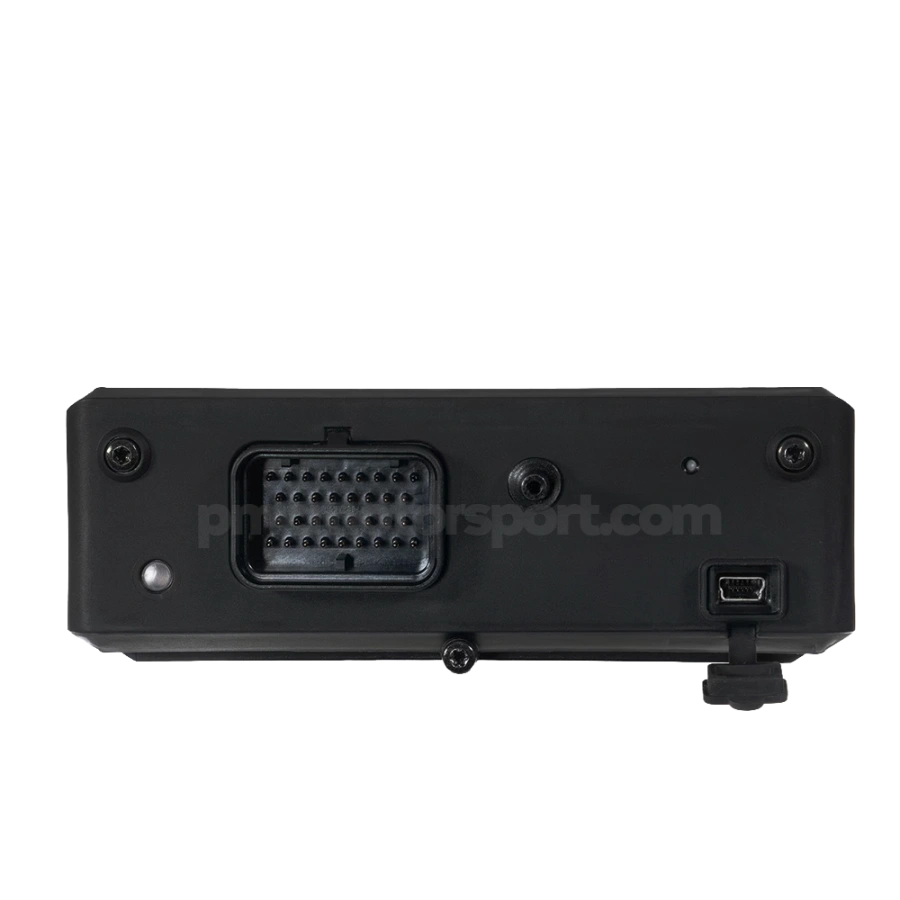

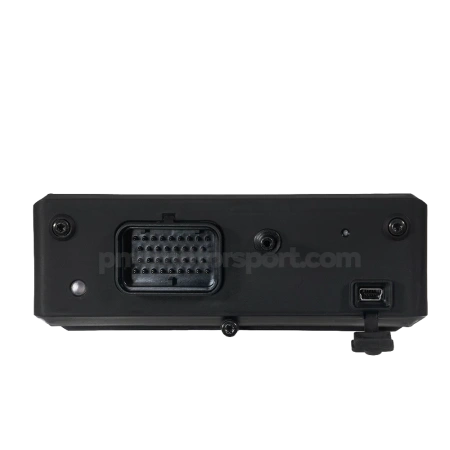

Conector |
Superseal 4 filas 34 posiciones Número de pieza 4-1437290-0 |
