PMC Motorsport Stage 1 – Kupplungssatz Honda K20 K24 – BMW N54 ZF GS6-53BZ 135i 335i 535i 6-Gang manuell – 240 mm / 9.45" – Sachs XTend 3000 951 952 – max. 650 Nm / 479 lb⋅ft

Kompletter Stage 1 Kupplungssatz zur Verbindung (Swap / Umbau) des Honda K20 / K24 Motors mit dem manuellen 6-Gang-Getriebe ZF GS6-53BZ aus BMW-Modellen mit N54-Motor. Das Set beinhaltet die Getriebeadapterplatte, das maßgefertigte PMC Motorsport Schwungrad sowie die Sachs XTend 3000 951 952 Kupplung – selbstnachstellende Druckplatte, gefederte organische Kupplungsscheibe und Ausrücklager mit Ausrückgabel. Das maximale übertragbare Drehmoment des Sets beträgt 650 Nm (479 lb⋅ft). Die ideale Lösung für Alltagsfahrzeuge (Daily), Drift sowie den Breiten- und Profi-Motorsport.

Planen Sie einen Honda K20 / K24 Swap in Ihrem BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Unser Adapter ist eine zuverlässige Lösung. Tauschen Sie das Automatikgetriebe gegen ein BMW-Schaltgetriebe und erschließen Sie neue Möglichkeiten.

PMC Motorsport Adapter ermöglichen nicht nur den Umbau von Automatik auf Schaltgetriebe bei Fahrzeugen mit Honda K20 / K24 Motoren, sondern unterstützen auch Honda K Swaps in BMW sowie andere Fahrzeuge wie Nissan (S13, S14, S15, PS13) oder Mazda RX-7 / RX-8.

Aluminium-Getriebeadapterplatte, entwickelt, um den Getriebeeinbau maximal zu vereinfachen, ohne radikale Eingriffe wie das Abschneiden der gesamten Getriebeglocke – es muss lediglich die Aussparung für den Anlasser angepasst werden. Custom-Schwungräder, speziell für PMC Motorsport Adapter entwickelt, bestehen aus Aluminium mit austauschbarer Reibfläche und werden vor dem Versand geprüft und feingewuchtet. Schwungrad ausgelegt für eine 240 mm Kupplungsdruckplatte (GS5-39DZ / GS6-53DZ / BZ BMW OE). Adapterstärke: 20 mm (0,78").

PMC Motorsport Getriebeadapter stehen für Präzision und Spitzenqualität. Die Konstruktion mittels 3D-Scanning und Qualitätsprüfung per Messarm garantieren eine perfekte Passgenauigkeit. Die Fertigung auf modernen CNC-Maschinen sorgt für eine exakte Fluchtung von Motor und Getriebe, was für die Langlebigkeit des Antriebsstrangs entscheidend ist.

Zusätzliche Informationen

Montageanleitung

Der Getriebeadapter erfordert die Verwendung eines maßgefertigten PMC Motorsport Schwungrads, das auf das jeweilige Getriebe abgestimmt ist – in diesem Set ein Schwungrad für eine BMW 240 mm Druckplatte zur Kombination mit dem Getriebe ZF GS6-53BZ. Für die Montage des Schwungrads müssen originale Kurbelwellenschrauben von Honda (OE 90011-RBD-000, nicht im Lieferumfang) verwendet werden, die mit 118 Nm (87 lb⋅ft) und unter Verwendung von Schraubensicherung angezogen werden. Ausrücklager und Ausrückgabel sind im Sachs XTend Set enthalten – montieren Sie die Ausrückgabel an der unteren Position des Ausrücklagers (bei Lagern mit zwei Positionen), und ersetzen Sie den originalen Kugelbolzen durch den im Set enthaltenen Custom-Kugelbolzen. Der Kupplungsnehmerzylinder ist nicht im Set enthalten – dieser muss passend zum jeweiligen Getriebe gewählt werden. Für die Montage des Adapters ist der originale Anlasser des Honda K20 / K24 (OE, nicht im Lieferumfang) zu verwenden.

Häufig gestellte Fragen

Für welche Motoren passt das Set?

Für Honda K20 Motoren (K20A, K20A1, K20A2, K20A3, K20A4, K20A6, K20Z1, K20Z2, K20Z3, K20Z4) sowie K24 (K24A1, K24A2, K24A3, K24A4, K24A8, K24Z1, K24Z2, K24Z3, K24Z4, K24Z5, K24Z6, K24Z7).

Für welche Getriebe passt das Set?

Für das manuelle 6-Gang-Getriebe ZF GS6-53BZ aus BMW-Modellen mit N54-Motor in den Versionen HGX (E60 LCI 535i, E9x 335i), JGD (E9x 335i), JGK (E8x 135i, Z4 E89 35i) sowie für das GS6X53BZ HGY Getriebe der Allrad-Versionen xDrive (E60 LCI 535xi, E9x 335xi). Das Getriebe besitzt eine 32,5x35-26N Verzahnung.

Muss die Getriebeglocke abgeschnitten werden?

Nein. Der Adapter ist so konstruiert, dass das Abschneiden der Glocke entfällt – lediglich die Öffnung für den Anlasser muss vorbereitet werden.

Welche Teile muss ich für die Montage zusätzlich kaufen?

Honda OE 90011-RBD-000 Kurbelwellenschrauben, passenden Kupplungsnehmerzylinder für Ihr Getriebe sowie den originalen Anlasser für Honda K20 / K24 (OE). Diese Teile sind nicht im Lieferumfang enthalten.

Welche Kupplung ist im Set enthalten?

Sachs XTend 3000 951 952 mit 240 mm (9,45") Durchmesser: selbstnachstellende Druckplatte, gefederte organische Kupplungsscheibe mit 32,5x35-26N Verzahnung (26 Zähne) für das Getriebe ZF GS6-53BZ sowie Ausrücklager mit Ausrückgabel.

Welches Drehmoment überträgt das Stage 1 Set?

Das maximale Drehmoment des Sets beträgt 650 Nm (479 lb⋅ft).

Kann ich eine andere Kupplung verwenden?

Ja. Das PMC Motorsport Schwungrad ist für eine 240 mm Druckplatte nach BMW OE Spezifikation ausgelegt – aus BMW M57 / M57N / M57N2 (einschließlich werksseitiger Druckplatte des GS6-53DZ Getriebes) / N54 / B58 / E46 M3 oder Sachs Performance 883082.001243. Häufig werden auch Kupplungen von ACT / Spec / Tanaci verwendet – Zubehör-Druckplatten müssen auf das originale BMW Schwungrad passen (M57 / M57N / M57N2 / N54 / B58).

Welcher Anlasser muss verwendet werden?

Originaler Anlasser für Honda K20 / K24 (OE). Der Anlasser ist nicht im Lieferumfang enthalten.

Passt der Adapter auch für das ZF 8HP Automatikgetriebe?

Ja. Die PMC Motorsport Getriebeadapterplatte selbst ist universell und passt an die meisten BMW-Getriebe (gilt für Adapter ab Baujahr 2022). Für den Umbau auf ein ZF 8HP Automatikgetriebe muss das Standardschwungrad durch den PMC Motorsport 8HP Wandleradapter ersetzt werden.

Was beinhaltet das Set?

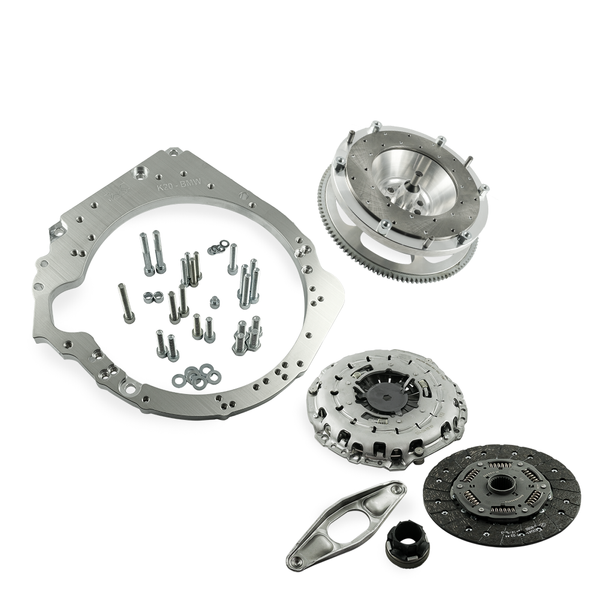

Aluminium-Getriebeadapterplatte mit Befestigungsschrauben, Custom-Schwungrad von PMC Motorsport mit austauschbarer Reibfläche, Befestigungsschrauben für die Druckplatte, Custom-Kugelbolzen – Ersatz für BMW OE 21 51 1 223 328 – sowie das Sachs XTend 3000 951 952 Kupplungsset (Druckplatte, Scheibe, Ausrücklager mit Ausrückgabel). Der Nehmerzylinder ist nicht im Lieferumfang enthalten.

Kann ich nur den Adapter oder nur das Schwungrad kaufen?

Ja. Jedes Bauteil des Sets ist separat erhältlich – auch nur der Adapter mit Schwungrad, ohne Kupplung.

Enthält der Preis den Zoll beim Versand außerhalb der EU?

Nein. Der Produktpreis und die Frachtkostenberechnung enthalten keine Zölle oder Einfuhrabgaben, die im Bestimmungsland anfallen können.

Kann ich mit 0 % MwSt. einkaufen?

Ja, wenn Sie gewerblicher B2B-Kunde außerhalb Polens mit gültiger EU-USt-IdNr. sind (Prüfung im VIES-System) oder bei Exportlieferungen außerhalb der EU.

Reicht die beiliegende Anleitung für den Einbau aus?

Die Anleitung beschreibt die Verbindung von Motor und Getriebe außerhalb der Karosserie. Je nach Fahrzeug können weitere Modifikationen an Halterungen, Lagern, Spritzwand, Getriebetunnel oder Kardanwellenlänge nötig sein. Wir empfehlen die Montage durch einen Fachbetrieb.

Bitte beachten Sie, dass ein leichtes, starres Schwungrad ein kompromissloses Ansprechverhalten auf Kosten der werksseitigen Dämpfungselemente bietet. Dies führt zu einer direkteren Kraftübertragung des Antriebsstrangs, was mit einer natürlichen Zunahme von hörbaren Getriebegeräuschen (Losräderrasseln) einhergehen kann. Im Motorsport ist diese Eigenschaft aufgrund der starren Motor-Getriebe-Kopplung typisch und erwünscht.
