Race Stage 1 Toyota 1JZ 2JZ - manual 6 marchas BMW N47S JGG / N57 JGL GS6-53DZ- 240mm / 9.45"

PMC Motorsport Race Stage 1 – kit de embraiagem Toyota JZ 1JZ 2JZ – manual de 6 velocidades BMW N47S ZF GS6-53DZ JGG E8x 123d / N57N JGL E9x 330d – 240 mm / 9.45" – Sachs Performance 883082.001243 – máx. 800 Nm / 590 lb⋅ft

Kit de embraiagem completo Race Stage 1 para acoplamento (swap / conversão) do motor Toyota JZ 1JZ 2JZ com a caixa de velocidades manual de 6 velocidades ZF GS6-53DZ JGG / JGL utilizada nos BMW a diesel N47S (E8x 123d) e N57N (E9x 330d). O kit inclui um adaptador de caixa de velocidades, volante de motor personalizado PMC Motorsport, prensa de embraiagem reforçada Sachs Performance 883082.001243 (sem autoajuste) e disco de embraiagem sinterizado PMC 240 mm com estrias 32,5x35-26N. O binário máximo do kit é de 800 Nm (590 lb⋅ft). Devido às suas características, o kit destina-se ao motorsport – drift, pista e projetos turbo potentes.

Planeia fazer um swap Toyota JZ 1JZ 2JZ no seu BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? O nosso adaptador é uma solução fiável. Substitua a caixa automática por uma caixa manual da BMW e ganhe novas possibilidades.

Os adaptadores PMC Motorsport não servem apenas para converter caixas automáticas em manuais em carros com motor Toyota JZ 1JZ 2JZ, mas também para apoiar a realização de swaps JZ em BMW e outros veículos, como Nissan (S13, S14, S15, PS13) ou Mazda RX-7 / RX-8.

Adaptador de caixa de velocidades em alumínio concebido para simplificar ao máximo a instalação da caixa, evitando ações radicais como cortar a campânula da caixa de velocidades – apenas é necessária a preparação do orifício para o motor de arranque. Os volantes de motor personalizados dedicados aos adaptadores PMC Motorsport são feitos de alumínio com pista de fricção substituível, testados e equilibrados antes do envio. Volante concebido para prensa do tipo 240 mm (GS5-39DZ / GS6-53DZ / BZ BMW OE). Espessura do adaptador: 20 mm (0,78").

Os adaptadores de caixa de velocidades PMC Motorsport são sinónimo de precisão e da mais alta qualidade. O processo de projeto baseado em digitalização 3D e o controlo com braço de medição garantem um ajuste perfeito. A produção em máquinas CNC modernas garante a coaxialidade ideal entre o motor e a caixa de velocidades, o que é fundamental para a durabilidade da transmissão.

Informações adicionais

Instruções de montagem

Para a montagem do volante do motor, é necessário utilizar a cremalheira da versão automática Toyota OE 32101-30090 ou 32101-22050 e uma anilha espaçadora de 4,5 mm entre o bloco do motor e a cremalheira, Toyota OE 32116-22020 (não incluída). Aperte o volante ao cambota com os parafusos incluídos a um binário de 72 Nm (53,1 lb⋅ft) utilizando trava-roscas. Monte o garfo de embraiagem (dedicado à caixa utilizada) na posição inferior do rolamento de encosto (no caso de rolamento de duas posições). Para a montagem do adaptador, deve ser utilizado um motor de arranque Toyota JZ sem proteção adicional do pinhão – detalhes na secção FAQ.

Perguntas frequentes (FAQ)

A que motores se adequa o kit?

Para motores Toyota da família JZ: 1JZ (1JZ-FSE, 1JZ-GE, 1JZ-GTE) e 2JZ (2JZ-FSE, 2JZ-GE, 2JZ-GTE), nas versões VVT-i e non VVT-i.

A que caixas de velocidades se adequa o kit?

Para a caixa manual de 6 velocidades ZF GS6-53DZ na versão JGG (TJGG) do BMW com motor N47S (E8x 123d) e na versão JGL (TJGL) do BMW com motor N57N (E9x 330d).

É necessário cortar a campânula da caixa de velocidades?

Não. O adaptador foi concebido para evitar o corte da campânula – apenas necessita de preparar o orifício para o motor de arranque.

Que peças adicionais preciso de comprar para a instalação?

Cremalheira da versão automática Toyota 1JZ / 2JZ, OE 32101-30090 ou 32101-22050, e uma anilha espaçadora de 4,5 mm entre o bloco do motor e a cremalheira, Toyota OE 32116-22020. São também necessários um rolamento de encosto, garfo de embraiagem e bombo recetor de embraiagem adequados à caixa utilizada, além de um motor de arranque Toyota JZ (ver pergunta abaixo). Estas peças não estão incluídas no kit.

Que embraiagem está incluída no kit?

Prensa reforçada Sachs Performance 883082.001243 (88 308 200 1243) com diâmetro de 240 mm (9,45"), sem autoajuste, e disco de embraiagem sinterizado PMC 240 mm com estrias 32,5x35-26N (26 dentes) para caixa ZF GS6-53DZ.

Qual o binário máximo suportado pelo kit Race Stage 1?

O binário máximo suportado pelo kit é de 800 Nm (590 lb⋅ft).

O kit é adequado para um carro do dia a dia?

O kit Race Stage 1 com disco sinterizado destina-se principalmente ao motorsport – a embraiagem funciona de forma mais rígida e menos suave do que com um disco orgânico. Para um carro utilizado maioritariamente no dia a dia, recomendamos o kit Stage 1 com embraiagem Sachs XTend.

Posso utilizar outra embraiagem?

Sim. O volante PMC Motorsport foi concebido para prensa de 240 mm do tipo BMW OE – de BMW M57 / M57N / M57N2 / N54 / B58 / E46 M3 ou Sachs Performance 883082.001243. Também são frequentemente utilizadas embraiagens ACT / Spec / Tanaci – uma prensa personalizada deve ser compatível com o volante BMW OE (M57 / M57N / M57N2 / N54 / B58).

Que motor de arranque deve ser utilizado?

Motor de arranque Toyota JZ sem proteção adicional do pinhão. O método de montagem depende da versão do adaptador:

a) adaptadores produzidos até 2022 – o motor de arranque é instalado tal como no equipamento original (OE);

b) adaptadores produzidos de 2022 a 2025 – um dos orifícios de montagem do motor de arranque no bloco do motor deve ser aberto/mandrilado para um diâmetro de ∅12,9–13,2 mm (0,507"–0,520") até uma profundidade de 22 mm (0,866"), aplicando depois a bucha do kit AN 335-M10 e fixando com um parafuso ISO 4762-M10x35;

c) adaptadores fabricados a partir de janeiro de 2025 – o orifício de montagem inferior no motor de arranque deve ser alargado para um diâmetro de ∅12–13 mm e o bloco do motor roscado a M12x1.5.

O adaptador também é compatível com a caixa automática ZF 8HP?

Sim. O próprio adaptador de caixa de velocidades PMC Motorsport é universal e serve na maioria das caixas BMW (aplica-se a adaptadores produzidos após 2022). Na conversão para a caixa automática ZF 8HP, o volante de motor padrão deve ser substituído pelo adaptador de conversor de binário 8HP da PMC Motorsport.

O que inclui o kit?

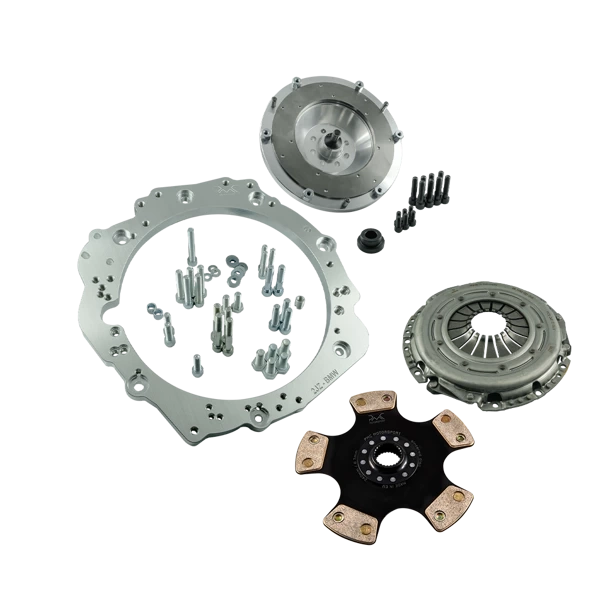

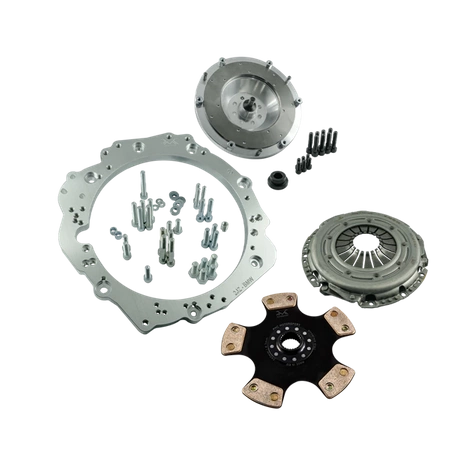

Adaptador de caixa de velocidades em alumínio com parafusos de montagem, volante de motor personalizado PMC Motorsport com pista de fricção substituível, parafusos da cambota, parafusos para fixação da prensa, prensa de embraiagem Sachs Performance 883082.001243 e disco de embraiagem sinterizado PMC 240 mm 32,5x35-26N.

Posso comprar apenas o adaptador ou apenas o volante de motor?

Sim. Cada elemento do kit está disponível em separado – incluindo apenas o adaptador com volante de motor, sem kit de embraiagem.

O preço inclui alfândega no envio para fora da União Europeia?

Não. O preço do produto e a cotação do envio não incluem taxas alfandegárias nem custos adicionais que possam surgir no país do destinatário.

Posso comprar com IVA a 0%?

Sim, se for um cliente B2B fora da Polónia com número de IVA comunitário ativo (verificação no sistema VIES) ou se encomendar com envio para fora da UE.

As instruções do kit são suficientes para a instalação?

As instruções descrevem a ligação do motor à caixa fora do veículo. Dependendo do carro, podem ser necessárias modificações adicionais: suportes, casquilhos, parede corta-fogo, túnel da caixa, comprimento do veio de transmissão. Recomendamos a instalação por profissionais.

Vale a pena recordar que um volante monomassa leve oferece uma resposta do acelerador sem compromissos, com o custo de eliminar os elementos amortecedores de fábrica. Isto traduz-se num funcionamento mais direto da transmissão, o que pode resultar num aumento natural do ruído mecânico da caixa de velocidades. Esta é uma característica desejável em veículos desportivos, decorrente da ligação rígida entre o motor e a transmissão
