PMC Motorsport flange adaptadora / kit de conversão / kit de embreagem Honda K20 K24 – caixa de marchas manual de 6 marchas BMW M57N ZF GS6-53DZ HGD JGA HGA E60 530d / E46 330d – 184 mm / 7.25" STEP (Ultralight Race)

Flange adaptadora que possibilita a união (swap / conversão) do motor Honda K20 / K24 com a caixa de marchas manual de 6 marchas ZF GS6-53DZ HGD / JGA / HGA utilizada nos BMW com motor diesel M57N / M57N2 (E60 / E61 530d, E46 330d). Conjunto com volante de motor Ultralight Race para embreagens multidiscos de 184 mm (7,25") do tipo STEP – a solução ideal para drift e para o motorsport amador e profissional.

Planeja realizar um swap Honda K20 / K24 no seu BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? A nossa flange adaptadora é uma solução fiável. Troque a caixa automática por uma caixa de marchas manual da BMW e conquiste novas capacidades de performance.

Os adaptadores da PMC Motorsport não apenas possibilitam a conversão de caixas automáticas para manuais em veículos equipados com o motor Honda K20 / K24, como também fornecem total suporte na realização do swap do Honda K em BMWs e outros veículos como Nissan (S13, S14, S15, PS13) ou Mazda RX-7 / RX-8.

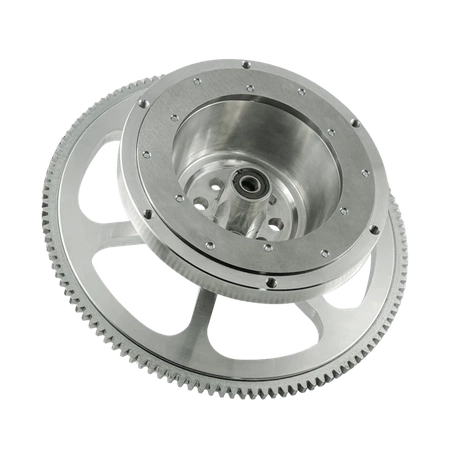

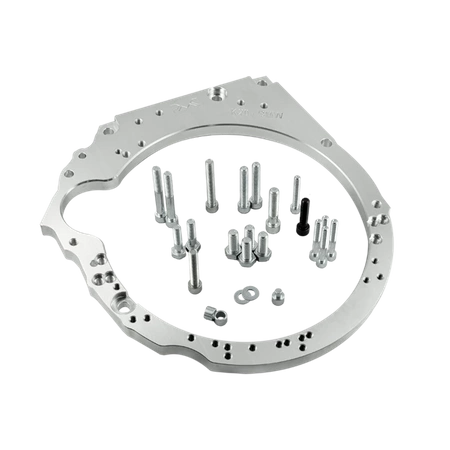

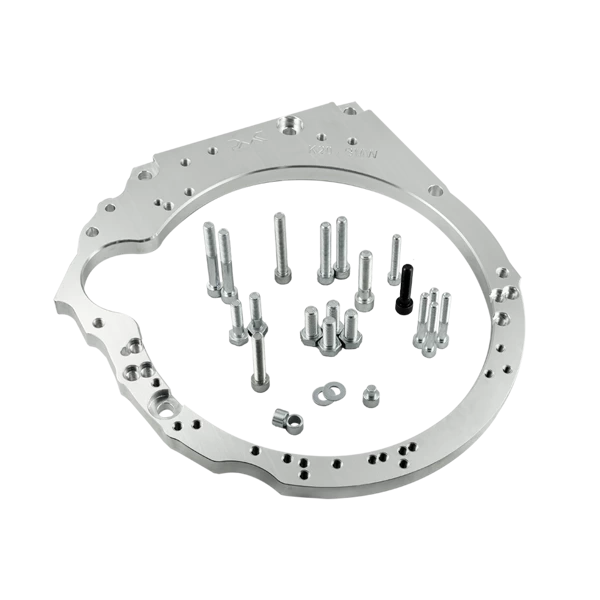

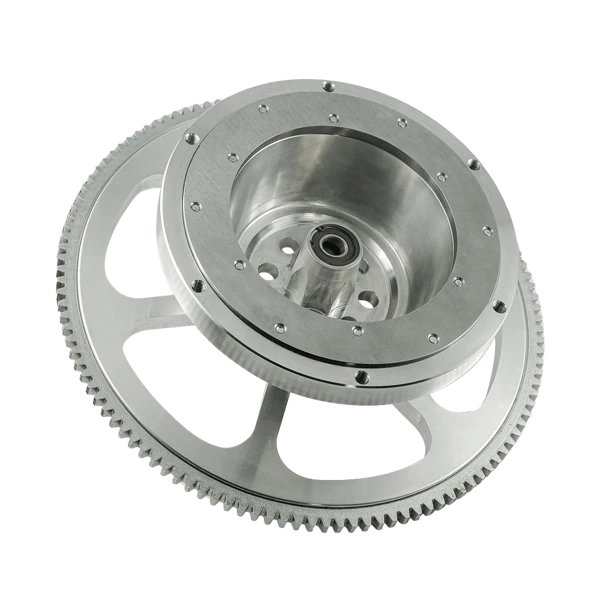

Flange adaptadora de caixa de marchas em alumínio projetada para simplificar ao máximo a montagem da caixa, evitando intervenções drásticas como o corte total da capa seca – sendo necessário apenas preparar uma abertura para o motor de partida. Volantes de motor customizados dedicados aos adaptadores PMC Motorsport produzidos em alumínio com pista de atrito substituível, inspecionados e balanceados antes do envio. Volante Ultralight Race projetado para embreagens de 184 mm (7,25") do tipo STEP – tomando como referência os platôs Tilton OT-II Cerametallic 7.25" nas versões bidisco (66-302xxx) e tridisco (66-003xxx). Espessura do adaptador: 20 mm (0,78"). O diâmetro reduzido da embreagem e a inércia ultra baixa garantem respostas instantâneas do motor ao acelerador.

Os adaptadores de caixa de marchas da PMC Motorsport são sinônimo de precisão e qualidade superior. O processo de projeto apoiado em escaneamento 3D e controle com braço de medição asseguram um ajuste milimétrico. A usinagem em modernas máquinas CNC assegura a perfeita concentricidade entre motor e caixa de marchas, fator crucial para a durabilidade do trem de força.

Informações adicionais

Instruções de instalação

A flange adaptadora da caixa de marchas exige a utilização de um volante de motor customizado da PMC Motorsport – neste conjunto, o volante Ultralight Race de 184 mm (7,25") do tipo STEP dimensionado para a caixa ZF GS6-53DZ. Para fixar o volante do motor, é indispensável utilizar os parafusos de virabrequim Honda OE 90011-RBD-000 (não inclusos), apertados a um torque de 118 Nm (87 lb⋅ft) com uso de trava-rosca. O garfo de embreagem deve ser posicionado na ranhura inferior do rolamento de desengate (no caso de rolamentos com dupla posição), e o tubo guia da caixa de marchas precisa ser encurtado – de acordo com os esquemas abaixo. Para a montagem da flange adaptadora, utilize o motor de partida original Honda K20 / K24 (OE, não incluso).

Perguntas Frequentes (FAQ)

Em quais motores esta flange adaptadora se aplica?

Em motores Honda K20 (K20A, K20A1, K20A2, K20A3, K20A4, K20A6, K20Z1, K20Z2, K20Z3, K20Z4) e K24 (K24A1, K24A2, K24A3, K24A4, K24A8, K24Z1, K24Z2, K24Z3, K24Z4, K24Z5, K24Z6, K24Z7).

Em quais caixas de marchas o adaptador é compatível?

Na caixa de marchas manual de 6 marchas ZF GS6-53DZ de modelos BMW com motor diesel M57N / M57N2 nas versões HGD (THGD) e JGA (TJGA) – E60 / E61 530d – bem como HGA (THGA) – E46 330d.

É necessário cortar a capa seca da caixa de marchas?

Não. A flange é projetada para eliminar a necessidade de decepar a capa seca – necessitando somente da abertura de passagem para o motor de partida.

Quais peças complementares necessito providenciar para a montagem?

Os parafusos do virabrequim Honda OE 90011-RBD-000 e o motor de partida original Honda K20 / K24 (OE). Tais itens não integram o kit.

Qual embreagem é compatível com o volante PMC?

O volante de motor Ultralight Race foi projetado para embreagens de 184 mm (7,25") do tipo STEP. Foram tomados como padrão os platôs Tilton OT-II Cerametallic 7.25" – bidisco 66-302xxx e tridisco 66-003xxx. Os discos de embreagem devem ter estrias 32,5x35-26N (26 dentes) compatíveis com a caixa ZF GS6-53DZ – ex.: Tilton 64185-8-VV-55 (bidisco) ou Tilton 64185-4-VTV-55 (tridisco). Platô, discos, rolamento de desengate, garfo e atuador receptor não acompanham o kit.

É necessário modificar a caixa de marchas?

Sim. Ao instalar uma embreagem de 184 mm, o tubo guia da caixa de marchas deve ser encurtado. O procedimento é mostrado no esquema gráfico na seção "Instruções de instalação".

O kit é adequado para uso diário?

Não. O volante Ultralight Race com embreagem multidiscos de 7,25" destina-se estritamente ao automobilismo de competição e drift. Para carros de passeio e uso diário, sugerimos a versão com volante desenvolvido para platô BMW de 240 mm.

Qual motor de partida deve ser utilizado?

O motor de partida genuíno Honda K20 / K24 (OE). O motor de arranque não integra o kit.

A flange também se adapta à caixa automática ZF 8HP?

Sim. A flange de caixa de marchas da PMC Motorsport é universal e aceita a maioria das transmissões BMW (em peças fabricadas pós-2022). Na conversão para transmissão automática ZF 8HP, o volante convencional é trocado pelo adaptador de conversor de torque 8HP da PMC Motorsport.

O que vem incluído no kit?

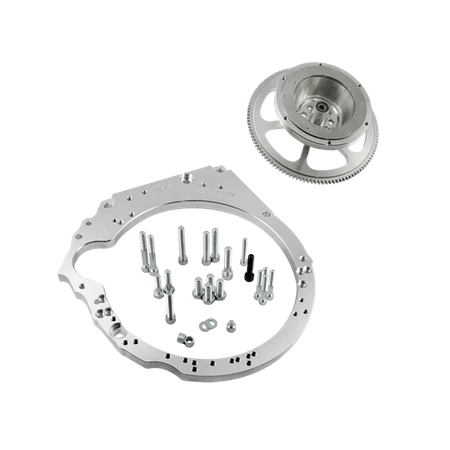

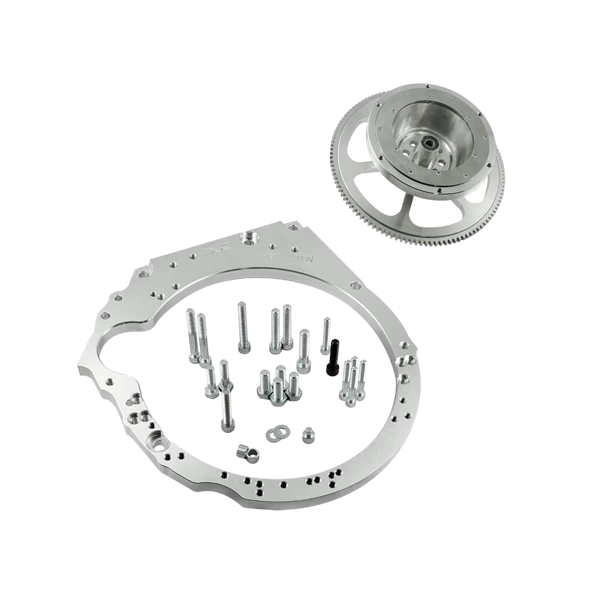

Flange adaptadora em alumínio com parafusos de união, volante de motor customizado PMC Motorsport Ultralight Race 184 mm com pista de atrito substituível e parafusos de fixação do platô. Embreagem, rolamento de desengate, garfo e atuador não constam no kit – devem ser adquiridos conforme a sua caixa de marchas.

Posso comprar somente a flange adaptadora ou apenas o volante do motor?

Sim. Cada elemento do nosso conjunto pode ser adquirido isoladamente.

O valor anunciado inclui impostos de importação em envios para fora da União Europeia?

Não. Os valores do item e da remessa não abrangem taxas aduaneiras ou impostos de importação cobrados pela legislação do país destinatário.

Consigo comprar com isenção de IVA (0%)?

Sim, desde que
