Kit de embreagem completo Race Stage 2 desenvolvido para acoplar (swap / conversão) o motor Honda K20 / K24 à caixa de marchas manual de 6 marchas ZF GS6-53BZ utilizada na BMW com motor N54 (E8x 135i, E9x 335i, E60 LCI 535i, Z4 35i), incluindo a versão xDrive GS6X53BZ HGY. O conjunto contém a placa adaptadora de caixa de marchas, o volante de motor PMC Motorsport Ultralight Race 184 mm (7,25") tipo STEP e a embreagem bidisco de alta performance Tilton – platô OT-II Cerametallic 7.25" 66-302 HGG e dois discos sinterizados Tilton 64185-8-VV-55. Desenvolvido para drift e automobilismo amador e profissional.
Planejando fazer o swap de Honda K20 / K24 no seu BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Nosso adaptador é a solução confiável. Substitua o câmbio automático por uma caixa de marchas manual BMW e conquiste novas possibilidades.
Os adaptadores PMC Motorsport vão além da conversão de caixa automática para manual em veículos com motor Honda K20 / K24: são ideais para viabilizar projetos de swap da linha Honda K em plataformas BMW e em outros modelos, como Nissan (S13, S14, S15, PS13) ou Mazda RX-7 / RX-8.
A placa adaptadora de caixa de marchas em alumínio foi projetada para tornar a instalação o mais simples possível, eliminando a necessidade de cortes radicais na carcaça da caixa de marchas – resta apenas a preparação da abertura para o motor de arranque. Os volantes de motor custom dedicados aos adaptadores PMC Motorsport são usinados em alumínio com pista de atrito substituível, rigorosamente balanceados e inspecionados antes do envio. O volante Ultralight Race é projetado para embreagens 184 mm (7,25") tipo STEP; o kit inclui o platô Tilton OT-II Cerametallic 7.25" 66-302 HGG perfeitamente dimensionado e dois discos sinterizados Tilton 64185-8-VV-55 com estrias 32,5x35-26N para a caixa de marchas GS6-53BZ. Espessura da placa adaptadora: 20 mm (0,78"). O diâmetro reduzido do conjunto e o baixo peso garantem resposta imediata do motor à aceleração.
Os adaptadores de caixa de marchas PMC Motorsport são sinônimo de extrema precisão e qualidade de ponta. O processo de desenvolvimento apoiado em escaneamento 3D e validação com braço de medição assegura um ajuste perfeito. A usinagem em máquinas CNC de última geração garante alinhamento coaxial impecável entre motor e caixa de marchas, o que é fundamental para a durabilidade da transmissão.

Toda a nossa produção fabril e o nosso departamento de P&D estão sediados na Polônia. Mais de 90% dos nossos componentes são usinados internamente pela nossa empresa.
A equipe da PMC Motorsport está à disposição para auxiliar na escolha do kit ideal. Em caso de dúvidas durante a montagem, fornecemos suporte técnico especializado. Entre em contato através do nosso formulário.
Disponibilizamos todos os componentes dos nossos kits de forma avulsa para compra separada.

Milhares de adaptadores fabricados e clientes satisfeitos em todo o mundo.
Os adaptadores PMC Motorsport são amplamente utilizados tanto em carros de rua para uso diário (daily) quanto em veículos de competição profissional.
Priorizamos desde a fundação o padrão de qualidade das nossas peças. O componente é inspecionado a cada etapa do processo de produção. Cada peça usinada por nós recebe gravação com número de série individual.
Qualidade atestada pelo certificado PN-EN ISO 9001:2015.

Enviamos nossos produtos para praticamente qualquer país do mundo. Para países da União Europeia (exceto ilhas) e Reino Unido, as taxas de frete são calculadas automaticamente no carrinho. Para os demais países, a nossa equipe calcula o frete após a finalização do pedido e atualiza a fatura. Você receberá um e-mail com os custos finais.
ATENÇÃO: A cotação de frete e o preço do item não incluem impostos alfandegários ou taxas de importação que possam ser cobradas no país de entrega.
Alíquota de IVA 0% para clientes corporativos com número de IVA comunitário ativo (opção para pessoas jurídicas B2B fora da Polônia dentro da UE) e em situações de exportação fora da União Europeia.
Após verificação no sistema VIES, efetuamos a alteração do pedido retirando a cobrança do IVA.
| Motores compatíveis: | Honda K20 / K24 Honda K20 K20A K20A1 K20A2 K20A3 K20A4 K20A6 K20Z1 K20Z2 K20Z3 K20Z4 Honda K24 K24A1 K24A2 K24A3 K24A4 K24A8 K24Z1 K24Z2 K24Z3 K24Z4 K24Z5 K24Z6 K24Z7 |
| Caixas de marchas compatíveis: |
ZF S6-53 GS6-53BZ de 6 marchas ZF S6-53 GS6-53BZ HGX (THGX) BMW N54 E9x 335i, E60 LCI 535i ZF S6-53 GS6-53BZ JGD (TJGD) BMW N54 E9x 335i ZF S6-53 GS6-53BZ JGK (TJGK) BMW N54 E82 E88 135i, Z4 E89 35i ZF S6X53 GS6X53BZ HGY (THGY) BMW N54 E9x 335xi, E60 LCI 535xi |

As peças PMC Motorsport são destinadas para automobilismo esportivo e uso exclusivo em autódromos fechados.
Os componentes devem ser instalados por profissionais com conhecimento prático em swaps de motor e preparação automotiva – em oficinas devidamente aparelhadas e com ferramentas adequadas.

O guia de montagem detalha somente os parâmetros fundamentais para o acoplamento físico do motor à caixa de marchas em bancada (fora da carroceria).
Conforme o veículo em que o conjunto for instalado, adaptações extras podem ser requeridas, como: confecção de suportes/coxins de motor e câmbio, folga na parede corta-fogo, alargamento do túnel da caixa de marchas, ajuste no comprimento do cardã, etc.

Produzimos nossas placas adaptadoras utilizando matérias-primas integralmente recicláveis.
A placa adaptadora de caixa de marchas requer a aplicação de um volante de motor custom PMC Motorsport – neste kit, o volante Ultralight Race 184 mm (7,25") padrão STEP ajustado para a caixa de marchas ZF GS6-53BZ. Para fixação do volante de motor é imprescindível utilizar parafusos do virabrequim Honda OE 90011-RBD-000 (não inclusos no kit), apertados com torque de 118 Nm (87 lb⋅ft) acompanhados de trava-rosca. O garfo de embreagem deve ser fixado na posição mais baixa do rolamento de embreagem (no caso de rolamento com dupla posição), e o tubo guia da caixa de marchas (BMW OE 23 11 7 501 714) deve ser encurtado conforme as imagens abaixo. A montagem exige a utilização do motor de arranque original Honda K20 / K24 (OE, não incluso no kit).





Para os motores Honda K20 (K20A, K20A1, K20A2, K20A3, K20A4, K20A6, K20Z1, K20Z2, K20Z3, K20Z4) e Honda K24 (K24A1, K24A2, K24A3, K24A4, K24A8, K24Z1, K24Z2, K24Z3, K24Z4, K24Z5, K24Z6, K24Z7).
Com a caixa de marchas manual de 6 marchas ZF GS6-53BZ proveniente dos BMW com motor N54: versões HGX (THGX) – E9x 335i e E60 LCI 535i, JGD (TJGD) – E9x 335i, JGK (TJGK) – E82 / E88 135i e Z4 E89 35i – assim como na versão de tração integral xDrive GS6X53BZ HGY (THGY).
Não. A placa adaptadora foi projetada de modo a dispensar o corte da carcaça – sendo necessário apenas preparar o recorte de montagem para o motor de arranque.
Os parafusos de virabrequim Honda OE 90011-RBD-000, rolamento de embreagem, garfo de embreagem e atuador compatíveis com a sua caixa de marchas, além do motor de arranque original Honda K20 / K24 (OE). Estes itens não estão inclusos no kit.
Uma embreagem bidisco de competição Tilton 184 mm (7,25") padrão STEP: platô Tilton OT-II Cerametallic 7.25" 66-302 HGG acompanhado de dois discos sinterizados Tilton 64185-8-VV-55 com estriado 32,5x35-26N (26 dentes) compatível com a caixa de marchas ZF GS6-53BZ.
Sim. Para a instalação de embreagem de 184 mm, o tubo guia da caixa de marchas deve ser cortado e encurtado. As orientações visuais constam no tópico "Manual de instalação".
Não. O kit Race Stage 2 com embreagem de competição rígida Tilton é indicado exclusivamente para automobilismo e drift. Para utilização diária convencional, recomendamos nosso modelo de adaptador com volante para platô de padrão original BMW de 240 mm.
O motor de arranque original Honda K20 / K24 (OE). O componente não acompanha o kit.
Sim. A placa adaptadora de caixa de marchas PMC Motorsport é universal e compatível com a maior parte das caixas de marchas BMW (produzidas após 2022). Em conversões para a transmissão automática ZF 8HP, o volante manual é substituído pelo adaptador de conversor de torque 8HP PMC Motorsport.

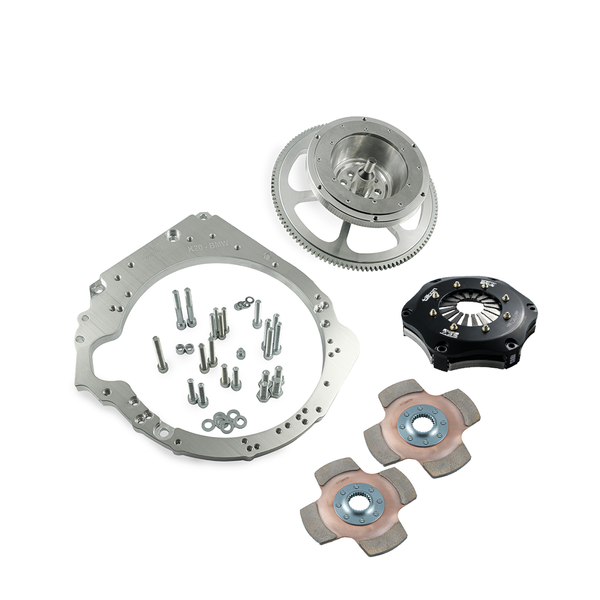

Placa adaptadora em alumínio com parafusos de montagem, volante de motor especial PMC Motorsport Ultralight Race 184 mm com face de atrito substituível, parafusos de fixação do platô, platô Tilton OT-II Cerametallic 7.25" 66-302 HGG e dois discos de embreagem Tilton 64185-8-VV-55.
Sim. Todos os itens que integram o conjunto podem ser comprados separadamente – inclusive o conjunto da placa adaptadora com volante de motor Ultralight Race 184 mm STEP sem o conjunto de embreagem.
Não. Os valores dos produtos e cálculos de entrega não contemplam encargos aduaneiros, taxas de desembaraço e tributos locais de importação do país destinatário.
Sim, no caso de clientes pessoa jurídica (B2B) fora da Polônia com inscrição de IVA ativa (validada no VIES) ou em envios de exportação direcionados a fora da União Europeia.
O manual de montagem orienta o acoplamento mecânico do motor com a caixa de marchas fora do automóvel. A instalação completa no cofre pode exigir alterações sob medida (coxins, túnel da caixa de marchas, parede de fogo, comprimento do cardã). É aconselhável que a instalação seja realizada por profissionais experientes.
Vale ressaltar que o volante de motor rígido ultra-aliviado garante uma resposta de aceleração incomparável ao eliminar os elementos absorventes do sistema original. Esse acoplamento direto da linha de transmissão pode ocasionar um aumento natural no ruído de engrenagens da caixa de marchas em marcha lenta (gear rattle). Este é um comportamento característico e desejado em veículos esportivos de corrida, resultante da união rígida entre o motor e o sistema de tração.
